Провод заземления ПМЛ 25-800 НК | 81224 КВТ

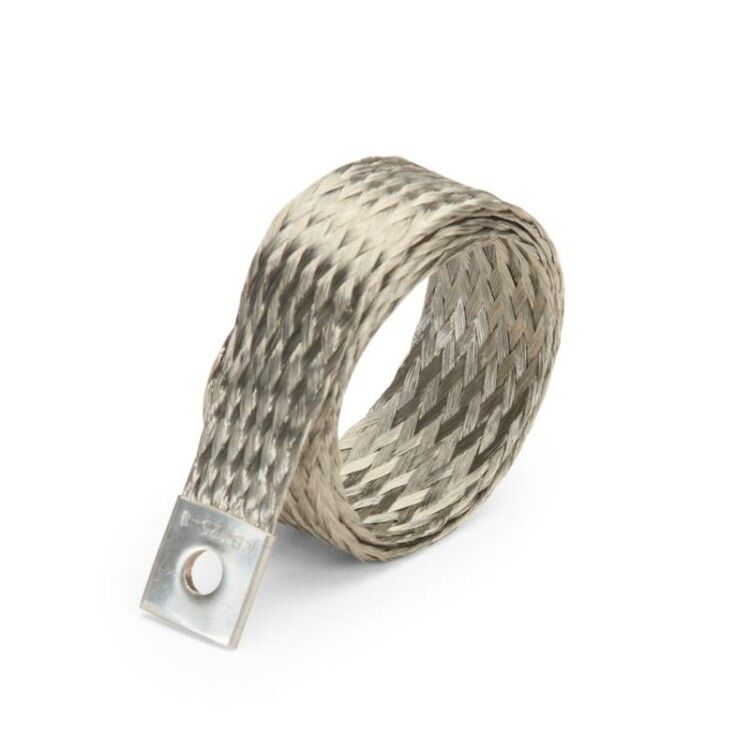

Провод заземления ПМЛ 25-800 НК от КВТ - это готовое решение для надёжного заземления в кабельных соединениях, особенно в термоусаживаемых и соединительных муфтах. Артикул 81224 сочетает высокую гибкость, плоскую форму и встроенный наконечник, что ускоряет монтаж и снижает риск плохого контакта.

Назначение и область применения

Провод заземления ПМЛ 25-800 НК предназначен для создания отводов заземления внутри кабельных муфт - как в концевых, так и в соединительных. Он используется там, где требуется надёжный и компактный заземляющий контур: на силовых кабелях до 10 кВ, в распределительных устройствах, на подстанциях, в кабельных переходах и на участках с ограниченным пространством.

Технические характеристики

• Сечение проводника: 25 мм2 - обеспечивает достаточную проводимость для токов замыкания на землю в сетях до 10 кВ
• Номинальное напряжение: 10 кВ - соответствует классу изоляции кабельных систем среднего напряжения
• Материал проводника: медь марки М1 с электролитическим лужением - повышает коррозионную стойкость и улучшает контакт при соединении
• Класс проводника: 6 (многопроволочная жила) - гарантирует повышенную гибкость даже при многократном изгибе
• Форма проводника: плоская - позволяет плотно прилегать к поверхности муфты, экономя место и исключая перегибы
• Плетёная конструкция: да - увеличивает долговечность и устойчивость к механическим нагрузкам
• Затягивающееся соединение: да - обеспечивает надёжный контакт без дополнительных креплений
• Соединительная муфта: да - встроенная, уже подготовлена для установки
• Соединительные колодки: да - совместима с типовыми болтовыми соединениями
• Просверлено присоединение: да - есть отверстия для фиксации болтом
• Длина: 800 мм - оптимальна для большинства стандартных муфт

Совместимость и монтаж

Провод заземления ПМЛ 25-800 НК рассчитан на использование в концевых и соединительных термоусаживаемых муфтах. На одном конце имеется опрессованный плоский наконечник, который точно повторяет форму провода - это исключает необходимость самостоятельной обжимки. Для монтажа достаточно:

• Разместить провод внутри муфты так, чтобы наконечник совпал с заземляющим выводом
• Зафиксировать его болтом через просверленное отверстие
• Установить термоусаживаемую трубку и прогреть её

Не требует дополнительных инструментов для обжима. Подходит для работы с кабелями с посадочными диаметрами, соответствующими стандартным муфтам КВТ и аналогичными.

Преимущества

• Готовый к монтажу - наконечник уже установлен, не нуждается в обжиме
• Высокая гибкость благодаря классу 6 и тонким проволокам - легко укладывается в плотных пространствах муфт
• Плоская форма минимизирует объём и предотвращает скручивание
• Лужёная медь - уменьшает окисление, продлевает срок службы контакта
• Интегрированные элементы (муфта, колодки, отверстия) - снижают вероятность ошибки при сборке

Ограничения применения

• Не предназначена для открытой прокладки - применяется только внутри кабельных муфт
• Не рекомендуется использовать вне температурного режима, указанного для термоусаживаемых изделий (обычно –40…+90 C)
• Не подходит для постоянного подключения к движущимся частям оборудования - не является гибким шлейфом
• Длина 800 мм может быть недостаточной для нестандартных муфт - проверьте геометрию перед заказом

Примеры использования

• Заземление в концевой термоусаживаемой муфте кабеля 10 кВ на столбе ЛЭП
• Перемычка между экранами двух кабелей в соединительной муфте подземного кабельного ответвления
• Подключение заземляющего проводника к корпусу распределительного щита через кабельную муфту
• Обеспечение равнопотенциальности в кабельных камерах и тоннелях

Практические советы

• Перед монтажом убедитесь, что площадь контакта между наконечником и заземляющей шиной чистая и не имеет оксидной плёнки
• При затяжке болта используйте момент, указанный в документации на муфту - переусиливать нельзя, чтобы не деформировать плоский наконечник
• Проверьте соответствие диаметра отверстий в наконечнике и заземляющем болте - стандартный шаг M8 или M10
• Если вы работаете с несколькими муфтами - закажите запасные провода ПМЛ 25-800 НК; они стандартизированы и взаимозаменяемы
• Не путайте с обычными гибкими проводами - этот продукт создан специально для внутренней сборки муфт, а не для внешних цепей
