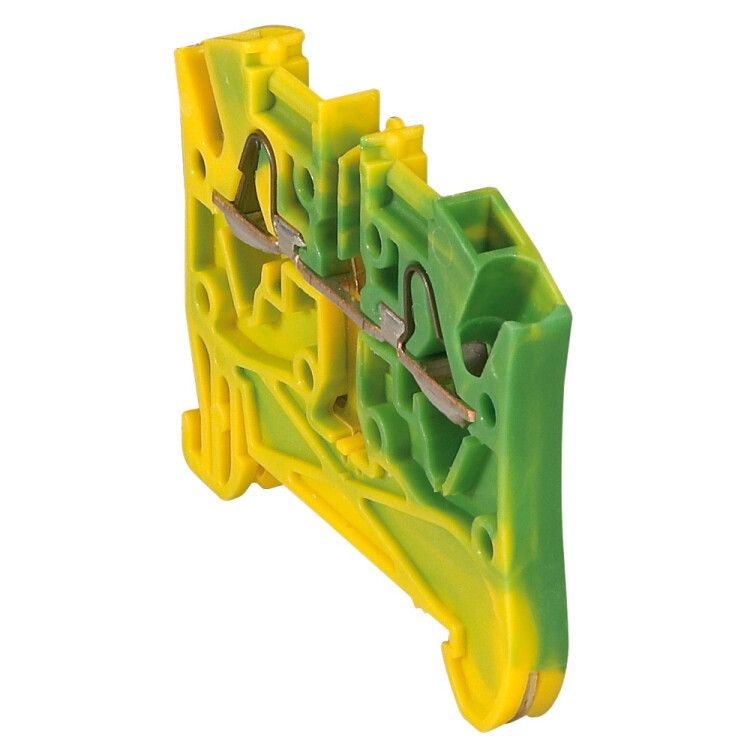

Пружинная клемма Viking 3 - заземляющая однополюсная 2 проводника шаг 5 мм желто-зеленый | 037270 Legrand

Клемма пружинная 4х5 с заземлением желто-зеленая от Legrand (артикул 037270) предназначена для надежного и быстрого соединения проводов в распределительных щитах, особенно там, где требуется заземление и повышенная безопасность. Принадлежит к серии Viking 3 и соответствует требованиям взрывозащищенных сред.

Назначение и область применения

Эта клемма используется для создания электрических соединений с заземляющим проводником в условиях, требующих высокой степени защиты. Подходит для установки на DIN-рейку в силовых и управляющих цепях. Особенно эффективна в промышленных объектах: станках, автоматизированных линиях, системах вентиляции, где возможны вибрации, перепады температур или наличие взрывоопасной среды.

Технические характеристики

• Количество контактов: 2 (один для фазы/нуля, один для заземления)
• Тип присоединения: пружинный зажим - без инструментов, просто вставьте провод
• Номинальное напряжение: до 800 В
• Сечение провода: от 0,5 до 6 мм2 (для одножильных и многожильных проводов)
• Ширина подключения: 5 мм - совместима с типичными шинами и перемычками
• Способ монтажа: крепление на DIN-рейку 35 мм через защелку
• Позиция соединения: наклонная - удобна для компактной сборки и доступа к проводам
• Рабочая температура: от –5 C до +40 C
• Высота: 42 мм
• Материал корпуса: термопласт - устойчив к механическим нагрузкам и нагреву
• Класс воспламеняемости: V2 - самозатухающий материал
• Цвет: желто-зеленый - стандартизированная цветовая маркировка заземления
• Взрывозащищенность: да - сертифицирована для работы во взрывоопасных зонах
• Необходимость замыкающей пластины: да - для последовательного подключения нескольких клемм требуется специальная перемычка (не включена в комплект)

Совместимость и монтаж

Клемма пружинная 4х5 с заземлением желто-зеленая легко монтируется на стандартную DIN-рейку 35 мм. Защелка обеспечивает прочное фиксирование без дополнительных креплений. Для соединения нескольких элементов в цепь необходимо использовать замыкающую пластину - она продается отдельно. Учитывайте, что наклонное расположение контактов требует свободного пространства сверху для ввода проводов. Клеммы серии Viking 3 совместимы между собой и с другими изделиями этой же серии от Legrand.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для взрывоопасных сред благодаря наличию взрывозащиты. Цвет желто-зеленый соответствует ГОСТ IEC 60446 - четко указывает на функцию заземления. Материал корпуса класса V2 предотвращает распространение пламени при перегрузке. Напряжение 800 В позволяет применять клемму в большинстве промышленных сетей переменного тока.

Преимущества

• Быстрая установка: пружинный зажим исключает необходимость отвертки
• Удобство обслуживания: можно проверить и заменить провод без демонтажа всей группы
• Стандартная цветовая маркировка снижает риск ошибок при монтаже
• Застежка обеспечивает надежную фиксацию даже при вибрациях
• Поддержка заземления в одном устройстве экономит место в щите

Ограничения применения

• Не рекомендуется для температур ниже –5 C - материал становится хрупким
• Требуется обязательное использование замыкающей пластины при групповой сборке - без нее цепь будет разорвана
• Не предназначен для постоянного погружения в жидкость - IP-класс не указан, хотя есть взрывозащита
• Не подходит для проводов сечением менее 0,5 мм2 или более 6 мм2 - возможен плохой контакт или повреждение механизма
• Наклонное положение затрудняет монтаж в очень плотных щитах - нужен минимум 10–15 мм свободного пространства выше

Примеры использования

• Заземление частотных преобразователей на заводе
• Объединение заземляющих проводов в распределительном щите АЗС
• Сборка цепей управления в пищевой промышленности с требованиями к чистоте и взрывобезопасности
• Подключение заземления к металлическому корпусу оборудования в цехах с высокой влажностью

Практические советы

• Перед введением провода в клемму удалите изоляцию точно на 9–10 мм - слишком длинная часть может задеть механизм
• Для многожильных проводов используйте наконечники - они увеличивают срок службы соединения
• Проверяйте надежность зажима легким потягиванием после монтажа - пружинный механизм иногда требует повторного нажатия
• При сборке нескольких клемм в ряд всегда устанавливайте замыкающие пластины сразу - потом достать их сложно
• Не смешивайте эту клемму с аналогами других брендов - различаются габариты и шаг крепления
