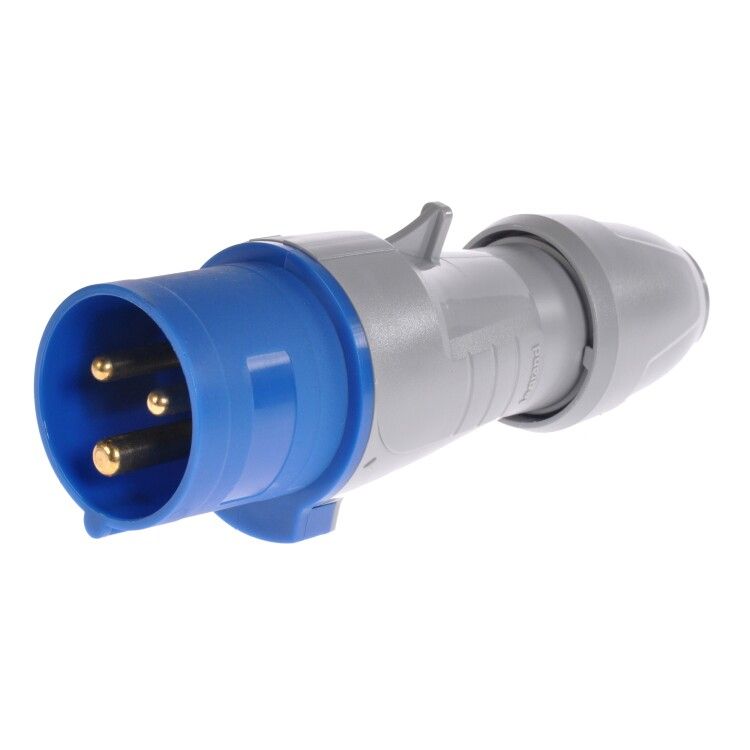

Прямая вилка - P17 Tempra Pro IP 44 200/250 В~ 16 A 3К+З | 555125 Legrand

Вилка прямая 16 А 200/250 В~ IP44 3К+З от Legrand Euro — надёжное решение для безопасного подключения мощного оборудования в условиях повышенной влажности, пыли и перепадов температур. Артикул 555125 из серии P17 Tempra Pro соответствует международному стандарту CEE МЭК 60309 и предназначена для мобильного и стационарного использования.

Назначение и область применения

Вилка 16 А 200/250 В~ IP44 3К+З используется для подключения трёхфазных электроприборов с заземлением. Подходит для промышленного и коммерческого оборудования: станков, компрессоров, насосов, конвейеров, сварочных аппаратов и других устройств, требующих стабильного питания 380–400 В. Применяется как на объектах со стационарным монтажом, так и в передвижных системах — например, на стройплощадках, в цехах, на складах.

Технические характеристики

• Номинальный ток: 16 А — выдерживает нагрузку до 3,5 кВт при 230 В и до 10,5 кВт при 380 В
• Рабочее напряжение: 200–250 В ~ (соответствует сетям 380/400 В в трёхфазном режиме)
• Частота: 50/60 Гц — совместима с любыми европейскими и мировыми сетями
• Количество полюсов: 3P+E — три фазы + защитное заземление
• Степень защиты: IP44 — защищает от брызг воды и частиц размером более 1 мм
• Сечение кабеля: 2,5 мм² — оптимально для тока 16 А, обеспечивает минимальный нагрев
• Температурный диапазон: от –40 °C до +55 °C — работает в холодных и жарких условиях
• Климатическое исполнение: УХЛ(1,2,3,4) — рассчитана на умеренный и холодный климат
• Импульсная ударопрочность: IK09 — выдерживает механические воздействия, аналогичные падению тяжёлых предметов
• Материал корпуса: термостойкий пластик с UV-защитой — не выгорает на солнце, не хрупнет на морозе
• Подключение: винтовые клеммы — надёжный контакт, допускают многократную переподключку
• Кабельный ввод: уплотнительная гайка — герметизирует кабель, предотвращает провисание и вытягивание
• Ориентация: прямая — удобна для прямого подключения без угловых переходов
• Положение заземления: 9 часов — соответствует стандарту CEE, исключает неверную вставку

Совместимость и монтаж

Вилка 16 А 200/250 В~ IP44 3К+З совместима с розетками стандарта CEE МЭК 60309 того же типа — 3P+E, 16 А, синего цвета. Для монтажа требуется подготовить кабель сечением 2,5 мм². Кабель вводится через уплотнительную гайку, которая плотно фиксирует его и создаёт герметичный вход. После этого жилы подключаются к винтовым клеммам: L1, L2, L3, PE. Напряжение на клеммах должно быть отключено! Затяжка винтов — усилием 0,5–0,7 Н·м. Перегрузка клемм недопустима — не используйте кабели большего сечения.

Безопасность и стандарты

Вилка Legrand Euro 555125 соответствует требованиям IEC 60309-1 / EN 60309-1 и имеет сертификаты безопасности ЕАС. Цвет синий указывает на номинальное напряжение 200–250 В~ и тип 3P+E. Конструкция исключает случайное подключение к другим типам розеток благодаря уникальной форме штырей и расположению заземляющего контакта в положении “9 часов”. Защита IP44 и IK09 обеспечивают безопасность даже в условиях влажности, пыли и механических ударов.

Преимущества

• Высокая степень защиты IP44 и IK09 — идеальна для агрессивных сред
• UV-стойкий корпус — не теряет прочность и цвет при длительном воздействии солнца
• Герметичный кабельный ввод — снижает риск повреждения изоляции и попадания влаги
• Винтовые клеммы — позволяют легко заменить кабель без специнструментов
• Соответствие стандарту CEE — гарантирует взаимозаменяемость с оборудованием других производителей
• Широкий температурный диапазон — можно использовать зимой и летом вне помещений

Ограничения применения

Не применяйте вилку 16 А 200/250 В~ IP44 3К+З в местах постоянного погружения в воду — IP44 не обеспечивает герметичность при затоплении. Не используйте с кабелями меньшего сечения (менее 1,5 мм²) — возможен перегрев. Не подключайте однофазные устройства — она предназначена только для трёхфазных систем с заземлением. Также не рекомендуется применять в помещениях с высокой концентрацией агрессивных химических веществ — хотя корпус устойчив к УФ, он не предназначен для воздействия растворителей и кислот.

Примеры использования

• Подключение трёхфазного станка ЧПУ на металлообрабатывающем участке
• Передвижной компрессор на стройке с временным питанием
• Сварочный аппарат на автосервисе с частыми перемещениями
• Насосная группа в канализационной станции с высокой влажностью
• Освещение на открытой площадке с использованием трёхфазного светового модуля

Практические советы

• При монтаже всегда проверяйте соответствие цвета вилки и розетки — синий = 200–250 В~, 3P+E
• Не забудьте закрутить уплотнительную гайку после введения кабеля — иначе нарушается защита IP44
• Проверяйте момент затяжки винтов — слабый контакт вызывает нагрев, слишком сильный — повреждает клемму
• Для долговечности периодически осматривайте контакты на окисление — особенно в сырых условиях
• Если нужна защита от случайного отключения — выбирайте модели с блокировкой, но эта версия не имеет её
• Arтикул 555125 — точный номер для заказа запасных частей и совместимых розеток в серии P17 Tempra Pro
