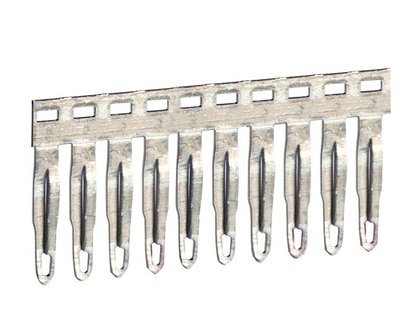

Перемычка клеммная PTC/20/02 Quadro 2 полюса, 2 А, 1000 В DKC ZPTC2002

Перемычка 2 полюсная PTC/20/02 DKC - это надёжная втычная перемычка для соединения двух полюсов в распределительных устройствах серии Quadro. Подходит для слаботочных цепей с током до 2 А и напряжением до 1000 В, обеспечивает безопасную коммутацию в условиях широкого температурного диапазона.

Назначение и область применения

Перемычка 2 полюсная PTC/20/02 DKC используется для создания электрических связей между соседними контактными точками в модульных распределительных щитах. Применяется в системах управления, автоматизации и распределения электроэнергии, где требуется фиксированное соединение без использования проводов. Особенно актуальна в компактных щитах на базе серии Quadro, где важна скорость сборки и минимизация числа соединений.

Технические характеристики

• Количество полюсов: 2
• Номинальный ток: 2 А
• Номинальное напряжение: 1000 В
• Способ монтажа: втычной - устанавливается прямо в гнёзда контактов без крепления
• Материал: медь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность
• Изоляция: есть - предотвращает случайные замыкания между соседними элементами
• Рабочий температурный диапазон: от -40 C до +80 C
• Цвет: серый - соответствует цветовой гамме корпусов серии Quadro
• Количество перемычек в комплекте: 2 шт

Совместимость и монтаж

Перемычка 2 полюсная PTC/20/02 DKC совместима только с контактами серии Quadro, имеющими стандартизованные гнёзда под втычные перемычки. Установка выполняется просто: перемычка вставляется вертикально до характерного щелчка. Не требует инструментов. Перед установкой проверьте, что контакты находятся в выключенном состоянии. Не используйте силу - при некорректном совпадении гнёзд возможна деформация контактов.

Безопасность и стандарты

Перемычка 2 полюсная PTC/20/02 DKC соответствует требованиям безопасности для внутренней установки в распределительных устройствах. Материал изоляции и медные контакты обеспечивают устойчивость к перегреву и механическому износу. Номинальное напряжение 1000 В позволяет применять её в сетях переменного и постоянного тока до этого значения. Сертификация соответствует нормам IEC 60947-7-1 для вспомогательных устройств.

Преимущества

• Удобство быстрой замены - можно легко демонтировать и заменить без отключения всей цепи
• Стандартная форма - гарантирует совместимость с любыми модулями серии Quadro
• Высокая надёжность контакта благодаря медным пластинам и плотному прилеганию
• Защита от случайного касания - изолированные боковые стенки снижают риск поражения током
• Устойчивость к экстремальным температурам - работает даже в холодных складах и жарких помещениях

Ограничения применения

• Не предназначена для токов выше 2 А - превышение вызывает перегрев и повреждение контактов
• Подходит только для втычных гнёзд серии Quadro - не совместима с другими типами клемм или щитов
• Не рекомендуется использовать в средах с высокой запылённостью без защиты корпуса - пыль может затруднять вхождение в гнездо
• Не предназначен для частых перестановок - многократное извлечение снижает прочность защёлок

Примеры использования

• Связка входных и выходных клемм в реле времени серии Quadro
• Обходной путь в цепи управления двигателем при тестировании
• Формирование параллельных цепей в распределительных блоках автоматики
• Замыкание сигнальных цепей в системах контроля доступа

Практические советы

• Перед установкой убедитесь, что гнёзда чистые - грязь или оксиды нарушают контакт
• При необходимости замены нескольких перемычек - работайте последовательно, чтобы не перепутать цепи
• Для удобства хранения и транспортировки сохраняйте перемычку 2 полюсная PTC/20/02 DKC в оригинальной упаковке - так она меньше деформируется
• Если вы используете несколько одинаковых перемычек - помечайте их маркером для ускоренной диагностики
• Проверяйте посадочный диаметр гнёзд - он должен точно соответствовать размеру контактов PTC/20/02 DKC
