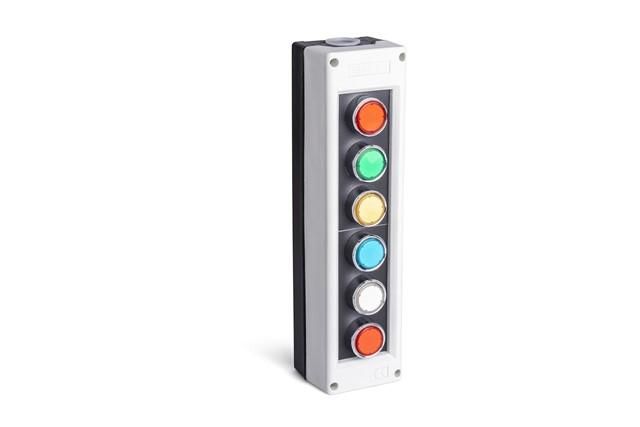

Пульт управления 6 кнопок EMAS PK6

Пульт управления 6 кнопок EMAS PK6 предназначен для ручного управления оборудованием в условиях промышленной автоматизации. Его компактный пластиковый корпус, устойчивый к механическим воздействиям, обеспечивает надёжную работу даже на объектах с высокой запылённостью. Модель соответствует серии КВ и PK, рассчитана на напряжение до 240 В переменного тока и ток до 4 А.

Назначение и область применения

Пульт управления EMAS PK6 используется для дистанционного управления технологическим оборудованием через шесть отдельных кнопок. Каждая кнопка имеет двойной контакт - нормально замкнутый (1НЗ) и нормально разомкнутый (1НО), что позволяет использовать её как в цепях включения, так и в цепях выключения. Подходит для управления станками, конвейерами, насосами, системами вентиляции и другими устройствами, требующими ручного старта/останова.

Технические характеристики

• Количество кнопок: 6 (две красные, одна зелёная, одна жёлтая, одна голубая, одна белая)
• Контакты каждой кнопки: 1НО + 1НЗ (двухпозиционный переключатель)
• Максимальное напряжение: 240 В AC
• Максимальный коммутируемый ток: 4 А
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Цвет корпуса: серый-чёрный
• Материал корпуса: термопластичный пластик
• Серии: КВ, PK
• Артикул: PK6

Совместимость и монтаж

Пульт EMAS PK6 монтируется на панели или стену с помощью стандартных крепёжных отверстий. Диаметр отверстия для установки - 28 мм (по типовым требованиям для кнопочных постов серии PK). Для подключения используйте провода сечением до 2,5 мм2. Убедитесь, что контакты подключены согласно схеме: НО и НЗ не должны быть закорочены между собой. Корпус не герметичен - не допускается установка в местах с брызгами воды или повышенной влажностью.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Сертификация по ГОСТ Р МЭК 60947-5-1. Применяется в соответствии с правилами электроустановок (ПУЭ) для управляемых цепей. Не предназначено для взрывоопасных сред.

Преимущества

• Чёткая цветовая маркировка кнопок снижает риск ошибок оператора
• Два типа контактов на каждую кнопку позволяют реализовать сложные логические схемы без дополнительных реле
• Пластиковый корпус устойчив к ударным нагрузкам и химически агрессивным средам (масла, эмульсии)
• Высокая долговечность механических элементов - до 1 млн циклов срабатывания

Ограничения применения

• Не применяется во влажных помещениях, на улице или в местах с возможностью попадания жидкости - степень защиты IP40 не защищает от брызг
• Не рекомендован для работы в средах с температурой ниже –10 C и выше +55 C
• Не подходит для управления мощными двигателями свыше 1,5 кВт без использования магнитного пускателя
• Не является взрывозащищённым устройством - исключена установка в зонах класса В-I, В-II, В-IIa

Примеры использования

• Ручной пуск и останов конвейера - красная кнопка (останов), зелёная (пуск)
• Управление насосом с аварийной остановкой - жёлтая кнопка для экстренного отключения
• Переключение режимов работы станка - голубая и белая кнопки для выбора скорости
• Система сигнализации - две красные кнопки для активации двух независимых тревожных сигналов

Практические советы

• При монтаже проверьте соответствие сечения проводов и максимального тока - превышение 4 А вызовет перегрев и выход из строя контактов
• Используйте кабель с медными жилами и качественной изоляцией - PVC или XLPE
• Обязательно пометьте каждую кнопку этикеткой с функцией - особенно важно при работе нескольких операторов
• Проверяйте целостность контактов при первом включении - при длительном хранении возможно окисление
• Для увеличения срока службы избегайте частого одновременного нажатия нескольких кнопок - это создаёт скачки тока
