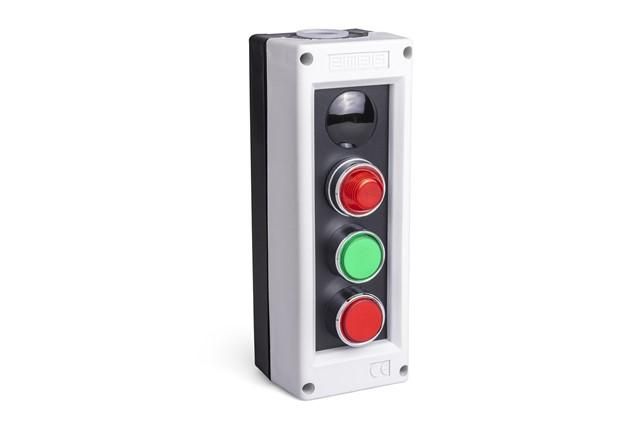

Пост 3-кнопочный со световым индикатором (А220х6) черн./сер. EMAS PK31S

Пост управления PK31S от EMAS - компактный коммутационный аппарат с тремя кнопками и индикацией для управления оборудованием на напряжении до 240 В переменного тока. Подходит для установки на панелях в условиях с невысокой степенью защиты от внешних воздействий.

Назначение и область применения

Пост управления PK31S предназначен для ручного управления электрическими цепями: запуска, остановки, переключения режимов работы оборудования. Устанавливается на щитах, стендах, станках и других местах, где требуется доступ к управлению из рабочей зоны. Применяется в автоматизированных системах, конвейерах, насосных станциях, малых производственных линиях.

Технические характеристики

• Напряжение: до 240 В переменного тока (AC)
• Ток контактов: до 4 А
• Степень защиты: IP40 - защита от твердых частиц размером более 1 мм, без защиты от воды
• Количество кнопок: три
• Типы контактов: один нормально открытый (НО) и один нормально закрытый (НЗ)
• Индикация: красная и зелёная лампы - соответствуют состоянию НО и НЗ
• Цвет корпуса: чёрно-серый
• Материал корпуса: пластик
• Наличие заглушки: да - защищает неиспользуемые входы проводов

Совместимость и монтаж

Пост управления PK31S устанавливается в отверстие диаметром 22 мм - типичный размер для кнопочных постов. Монтируется через фланец с креплением гайкой сзади. Для подключения используются кабели сечением до 1,5 мм2. Заглушка позволяет герметично закрывать лишние отверстия при использовании только двух кнопок. Не требует специальных инструментов - достаточно отвёртки и плоскогубцев.

Безопасность и стандарты

Устройство соответствует требованиям к электрооборудованию для контрольных панелей. IP40 обеспечивает безопасную работу в помещениях с минимальным уровнем пыли и без риска попадания брызг. Не предназначено для использования во влажной среде, на улице или в агрессивных условиях.

Преимущества

• Чёткая визуальная индикация: красная лампа - активация, зелёная - готовность/работа
• Пластиковый корпус - легкий, не проводит ток, устойчив к коррозии
• Заглушка снижает риск попадания пыли и сторонних предметов в неиспользуемые каналы
• Компактный форм-фактор - легко помещается в ограниченном пространстве
• Поддержка одновременного использования НО и НЗ - удобно для схем с блокировками

Ограничения применения

• Не подходит для установки вне помещений - IP40 не защищает от влаги
• Работает только с постоянными нагрузками до 4 А - не для высоких импульсных токов
• Нельзя использовать в средах с химически агрессивными парами или маслом - материал корпуса не устойчив к растворителям
• Отсутствие световой индикации третьей кнопки - она используется только как механический контакт

Примеры использования

• Управление пускателем двигателя: зелёная кнопка - “Пуск” (НО), красная - “Стоп” (НЗ)
• Переключение между двумя режимами работы станка: одна кнопка - “Автомат”, вторая - “Ручной”
• Сигнализация состояния: зелёная лампа горит - система в работе, красная - авария или остановка

Практические советы

• При монтаже проверьте, что посадочное отверстие точно соответствует 22 мм - иначе возможен люфт или повреждение корпуса
• Используйте кабели с жилами, зачищенными на 8–10 мм - слишком длинные оголённые участки увеличивают риск замыкания
• Если третья кнопка не нужна, обязательно используйте заглушку - это продлит срок службы устройства
• Не подключайте индикацию к цепям выше 240 В - даже если контакты рассчитаны на 4 А, светодиоды внутри могут выйти из строя
• PK31S - часть серии КВ/PK; совместим с другими элементами этой серии, если требуется расширение системы
