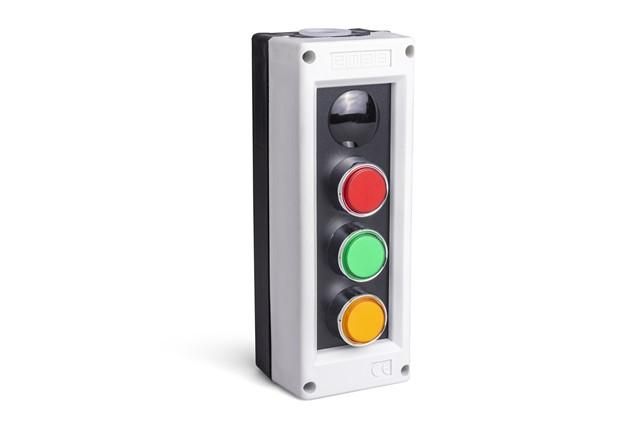

Пульт управления 3 кнопки EMAS PK3

Пост управления EMAS PK3 - компактное устройство с тремя кнопками для ручного управления оборудованием: красной, жёлтой и зелёной, каждая из которых имеет нормально замкнутый и нормально разомкнутый контакт. Подходит для установки на щиты и панели в условиях с невысокими требованиями к защите от внешних воздействий.

Назначение и область применения

Пост управления EMAS PK3 предназначен для ручного управления технологическим оборудованием: запуск, остановка, переключение режимов. Удобен там, где требуется визуальное различение функций - например, красная кнопка для аварийной остановки, зелёная - для пуска, жёлтая - для предупредительных действий. Применяется на станках, конвейерах, насосных станциях, в системах автоматизации с небольшой мощностью нагрузки.

Технические характеристики

• Количество кнопок: три - красная, жёлтая, зелёная
• Каждая кнопка: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) контакт
• Рабочее напряжение: до 240 В переменного тока (AC)
• Максимальный коммутируемый ток: 4 А
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды и пыли
• Цвет корпуса: серый-чёрный
• Материал корпуса: пластик

Совместимость и монтаж

Пост управления EMAS PK3 устанавливается в отверстие диаметром 22 мм - стандартный размер для кнопочных постов. Корпус рассчитан на монтаж в распределительных щитах, панелях управления или на стене через крепёжные отверстия. Для подключения используются клеммы внутри корпуса - провода сечением до 2,5 мм2. Обязательно соблюдайте полярность при подключении цепей постоянного тока - хотя пост рассчитан на переменный ток, он работает и с постоянным при соблюдении допустимых значений напряжения и тока.

Безопасность и стандарты

Устройство соответствует базовым требованиям безопасности для оборудования низкого напряжения. Отсутствие защиты от брызг и пыли (IP40) делает его непригодным для использования во влажных, пыльных или наружных условиях. Не применяйте в средах с химически активными веществами - пластиковый корпус не устойчив к растворителям и маслам.

Преимущества

• Чёткая цветовая маркировка кнопок снижает риск ошибок оператора
• Каждая кнопка обеспечивает два типа контактов - позволяет реализовать сложную логику управления без дополнительных реле
• Компактный размер и унифицированный монтаж упрощают интеграцию в существующие системы
• Высокая механическая надёжность контактов при частых срабатываниях

Ограничения применения

• Не предназначено для работы во влажных помещениях, на улице или в местах с высокой запылённостью - степень защиты IP40 недостаточна
• Не рекомендуется использовать для управления нагрузками выше 4 А или при напряжении свыше 240 В AC
• Пластиковый корпус не выдерживает удары, вибрации или температурные колебания выше +50 C
• Отсутствуют световые индикаторы - нельзя использовать там, где нужна визуальная сигнализация состояния

Примеры использования

• Управление пуском/остановкой малогабаритного станка: зелёная кнопка - пуск, красная - экстренная остановка, жёлтая - пауза
• Переключение режимов работы конвейера между скоростью “быстро” и “медленно”
• Локальный контроль насосной группы в помещении сухого цеха
• Ручной запуск вентилятора после обслуживания оборудования

Практические советы

• При проектировании схемы учтите, что каждый контакт НО и НЗ - физически отдельные точки подключения; не путайте их при wiring
• Используйте кабель с медными жилами и качественной изоляцией - особенно при работе с 240 В AC
• Не устанавливайте пост рядом с источниками тепла или вибраций - это снизит срок службы механизмов кнопок
• Для более высоких требований к защите (например, IP65) выбирайте другие модели - EMAS PK3 не является герметичным
• Проверьте совпадение диаметра отверстия перед монтажом - стандарт 22 мм, но возможны отклонения у старых щитов
