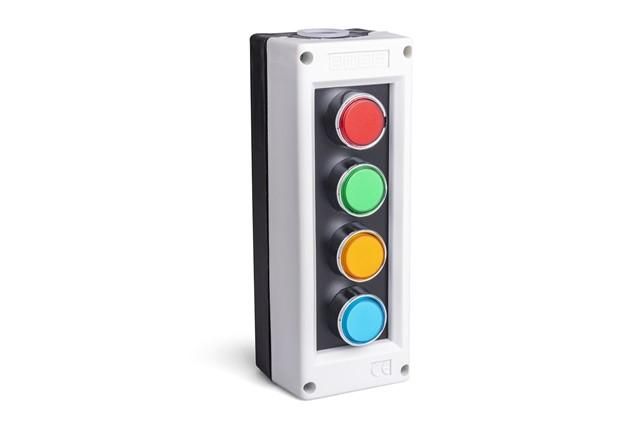

Пульт управления 4 кнопки EMAS PK4

Пульт управления EMAS PK4 - компактное устройство с четырьмя цветными кнопками для ручного управления оборудованием на напряжение до 240 В переменного тока. Подходит для установки на панели станков, автоматических линий и других систем, где требуется надежная механическая кнопочная коммутация.

Назначение и область применения

Пульт управления EMAS PK4 предназначен для ручного управления технологическим оборудованием через четыре отдельные кнопки. Каждая кнопка имеет собственный цвет и функциональную схему - нормально замкнутый (НЗ) и нормально разомкнутый (НО) контакты. Это позволяет использовать его для запуска/останова, переключения режимов, аварийной остановки или сигнализации. Применяется в промышленных условиях: на конвейерах, насосных станциях, малых автоматах, упаковочных линиях и аналогичных объектах.

Технические характеристики

• Количество кнопок: 4 - красная, зелёная, жёлтая, голубая
• Контакты каждой кнопки: 1 НО + 1 НЗ (нормально разомкнутый и нормально замкнутый)
• Максимальное напряжение: 240 В AC
• Максимальный ток: 4 А
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Корпус: пластиковый, серо-чёрный цвет
• Производитель: EMAS
• Артикул: PK4

Совместимость и монтаж

Пульт управления EMAS PK4 монтируется в панель через круглое отверстие диаметром 22 мм - стандартный размер для кнопочных постов. Для фиксации используется резьбовая гайка снизу. Устройство совместимо с большинством стандартных щитов и панелей промышленного исполнения. Подключение осуществляется к клеммам внутри корпуса - провода сечением до 2,5 мм2. Не требует внешнего питания - работает как механический коммутатор.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования низкого напряжения. Защита IP40 обеспечивает безопасную работу в помещениях с минимальным уровнем загрязнений - пыль, масло, капли жидкости не попадают внутрь. Однако не предназначено для влажных сред, наружной установки или мойки водой.

Преимущества

• Чёткая цветовая индикация - каждая кнопка легко распознаётся визуально
• Два типа контактов на каждую кнопку - позволяют реализовать сложные логические цепи без дополнительных реле
• Прочные пластиковые детали - выдерживают частые нажатия в промышленной среде
• Стандартный размер посадочного места - легко заменить на существующих установках

Ограничения применения

• Не допускается использование во влажных, сырых или открытых помещениях из-за низкой степени защиты IP40
• Не подходит для управление нагрузками выше 4 А или постоянного тока - возможен риск сваривания контактов
• Отсутствуют световые индикаторы - нельзя использовать там, где нужна визуальная индикация состояния устройства
• Не рассчитан на взрывоопасные среды - не имеет соответствующего взрывозащищённого исполнения

Примеры использования

• Красная кнопка - аварийная остановка (НО)
• Зелёная кнопка - запуск машины (НО)
• Жёлтая кнопка - переход в режим обслуживания (НЗ для контроля положения)
• Голубая кнопка - сброс ошибки (НО)

Практические советы

• Перед монтажом проверьте диаметр отверстия в панели - он должен быть точно 22 мм
• Используйте кабель с медными жилами и качественной изоляцией - особенно при работе на пределе 4 А
• Не затягивайте фиксирующую гайку слишком сильно - можно повредить пластиковый корпус
• Если требуется защита от брызг или пыли - установите пульт внутри закрытого шкафа
• PK4 - удобная замена старым кнопкам серии КВ; при замене убедитесь, что контактная группа совпадает
