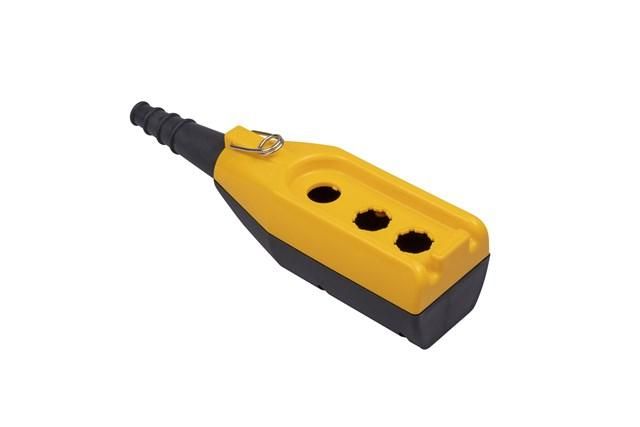

Пульт управления пустой EMAS PV3X

Корпус пульта управления EMAS серии PV с тремя кнопками (артикул pv3x) предназначен для сборки пользовательских пультов управления оборудованием с механической защитой и повышенной степенью герметизации. Подходит для установки в условиях производства, где важна надежная защита от пыли и воды.

Назначение и область применения

Корпус пульта управления EMAS pv3x используется для создания ручных пультов управления грузоподъемными механизмами: кранами, кран-балками, тельферами, цепными и канатными талями, мостовыми и козловыми кранами. Представляет собой пустой корпус - без установленных кнопок, что позволяет собрать пульт под конкретные задачи оператора. Подходит для сред с высокой запыленностью, влажностью или перепадами температур.

Технические характеристики

• Количество мест под кнопки: 3
• Диаметр посадочного места под кнопки: 22 мм
• Степень защиты: IP65 - полностью защищен от пыли и устойчив к струям воды из любого направления
• Материал корпуса: армированный сополимер АБС (акрилонитрил-бутадиен-стирол) - прочный, ударопрочный, химически стойкий
• Диапазон рабочих температур: от –25 C до +65 C
• Поддерживаемый диаметр кабеля: 8–17 мм
• Уплотнитель на входе кабеля: есть - обеспечивает герметизацию провода
• Стандарт соответствия: TS EN 60947-3, РСТ

Совместимость и монтаж

Корпус совместим со стандартными кнопками диаметром 22 мм. Для монтажа необходимо:

• Заготовить три кнопки подходящего типа (например, нормально замкнутые/разомкнутые, с подсветкой или без)
• Продеть кабель через уплотнитель на задней стенке корпуса - диаметр кабеля должен быть в пределах 8–17 мм
• Фиксировать кнопки в отверстиях до щелчка - они имеют механическую посадку без дополнительных креплений
• Не использовать кнопки большего диаметра - возможна потеря герметичности

Корпус легко открывается для обслуживания - крышка фиксируется на защелках.

Безопасность и стандарты

Изделие соответствует требованиям стандарта TS EN 60947-3 для аппаратов управления и коммутационных устройств. Конструкция исключает случайное одновременное нажатие кнопок в противоположных направлениях - снижается риск некорректного управления механизмом. Уплотнитель и материал корпуса обеспечивают долговечную работу даже при постоянных нагрузках и воздействии внешних факторов.

Преимущества

• Высокая механическая прочность благодаря армированному АБС - выдерживает удары и вибрацию на производстве
• Герметичность IP65 - работает в сырых, пыльных помещениях без потери функциональности
• Простой монтаж - не требуются специальные инструменты или сварка
• Широкий температурный диапазон - подходит для холодных ангаров и жарких цехов
• Эргономичная форма - удобно лежит в руке, не вызывает дискомфорта при длительной работе

Ограничения применения

• Не предназначен для использования во взрывоопасных зонах - отсутствует взрывозащита
• Не рассчитан на погружение в жидкость - IP65 не гарантирует защиту при полном затоплении
• Не допускается использование кнопок диаметром менее 22 мм - возникает риск попадания пыли внутрь корпуса
• Не рекомендовано применение вне указанного температурного диапазона - при более низких температурах пластик становится хрупким

Примеры использования

• Пульт управления кран-балкой на заводе по производству металлоконструкций
• Ручной контроллер для передвижения тельфера на складе ЛПК
• Управление канатной талью на ремонтной площадке с высокой влажностью
• Аварийный останов с дополнительными кнопками (при модификации пульта)

Практические советы

• Перед сборкой проверьте совместимость выбранных кнопок с диаметром 22 мм - используйте оригинальные комплектующие EMAS или аналоги с точным соответствием
• При прокладке кабеля выбирайте гибкий многожильный провод с хорошей изоляцией - он лучше переносит частые изгибы при эксплуатации
• Не забудьте закрутить уплотнитель после ввода кабеля - это сохраняет уровень IP65
• Для условий с частыми мойками оборудования - регулярно осматривайте уплотнители на предмет трещин и старения
• Если требуется больше кнопок - рассмотрите другие модели серии PV: pv4x, pv5x и выше
