Пульт управления пустой с заглушкой Tipasom EMAS PV5X

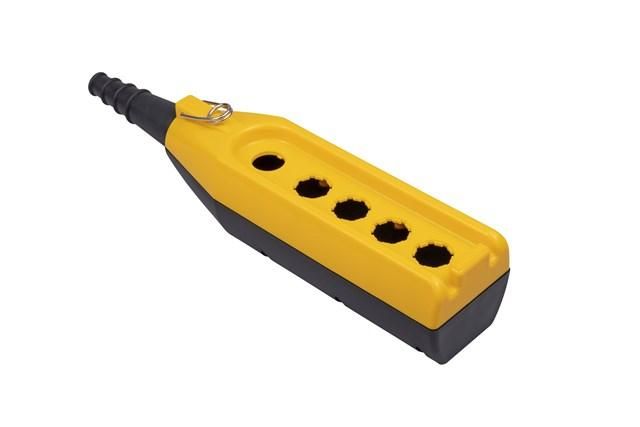

Корпус пульта управления EMAS серии PV с пятью кнопками (артикул pv5x) - это герметичная, прочная основа для сборки пульта управления оборудованием с механической блокировкой противоположных команд. Подходит для установки кнопок диаметром 22 мм и используется там, где важна надежность в условиях пыли, влаги и перепадов температур.

Назначение и область применения

Корпус pv5x предназначен для сборки пультов управления с пятью функциональными кнопками. Он используется в системах управления грузоподъемным оборудованием: кранами, кран-балками, тельферами, цепными и канатными талями, мостовыми и козловыми кранами. Корпус обеспечивает защиту внутренней электроники и контактов кнопок от внешних воздействий. Применяется в промышленных зонах, на открытых площадках, в цехах с повышенной запыленностью или влажностью.

Технические характеристики

• Количество мест под кнопки: 5
• Диаметр посадочного места под кнопки: 22 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Материал корпуса: армированный сополимер АБС (акрилонитрил-бутадиен-стирол)
• Температурный диапазон эксплуатации: от –25 C до +65 C
• Поддерживаемый диаметр кабеля: 8–17 мм
• Уплотнитель: есть - на входе кабеля для предотвращения попадания влаги и пыли
• Стандарт соответствия: TS EN 60947-3, РСТ

Совместимость и монтаж

Корпус pv5x совместим со всеми стандартными кнопками диаметром 22 мм. Для монтажа необходимо:

• Заготовить провода нужной длины и сечения;
• Пропустить кабель через уплотнитель на задней стенке корпуса - плотность должна исключать просачивание влаги;
• Установить кнопки в заранее подготовленные отверстия - они фиксируются за счет посадки на резьбу и контргайку;
• Закрепить корпус на поверхности с помощью болтов или саморезов (крепеж не входит в комплект);
• Не забыть закрыть свободные отверстия заглушками - особенно важно при использовании менее чем 5 кнопок.

Монтаж выполняется без специальных инструментов - достаточно отвертки и плоскогубцев для затяжки кабельного уплотнителя.

Безопасность и стандарты

Корпус pv5x соответствует требованиям стандарта TS EN 60947-3 для устройств управления электрооборудованием. Армированный пластик обеспечивает механическую прочность и устойчивость к ударным нагрузкам. Конструкция предусматривает механическую блокировку - невозможность одновременного нажатия кнопок, работающих в противоположных направлениях (например, «вперед» и «назад»), что снижает риск аварии.

Преимущества

• Высокая степень защиты IP65 позволяет использовать корпус в сложных условиях - на улице, в цехах с мойкой оборудования, в помещениях с высокой влажностью.
• Армированный материал АБС устойчив к трещинам, химическим веществам и длительным нагрузкам.
• Удобная форма корпуса и эргономичный дизайн позволяют легко крепить его на стойках, щитах или механизмах.
• Герметичный уплотнитель кабеля исключает необходимость дополнительной герметизации после монтажа.
• Имеется возможность замены поврежденных элементов - корпус можно разбирать и собирать повторно без потери герметичности.

Ограничения применения

• Корпус pv5x не содержит самих кнопок - требуется самостоятельная покупка и установка коммутирующих элементов.
• Не предназначен для использования в средах с постоянным погружением в жидкость - IP65 не гарантирует герметичность при длительном подводе.
• Не рекомендован для установки в местах с частыми температурными скачками ниже –25 C или выше +65 C - возможна потеря эластичности уплотнителей и хрупкость материала.
• Не подходит для установки кнопок другого диаметра - только 22 мм.
• Не имеет встроенного освещения или индикации - требует внешнего решения при необходимости визуального контроля состояния кнопок.

Примеры использования

• Пульт управления кран-балкой на металлургическом заводе - корпус защищает от металлической пыли и масляных брызг.
• Управление тельфером на складе с регулярной влажной уборкой - IP65 предотвращает пробой из-за влаги.
• Контроль движения мостового крана на терминале - корпус установлен вне кабины, на опорной раме, с доступом оператора.
• Система управления лебедкой на строительной площадке - работает при минусовой температуре зимой.

Практические советы

• Перед монтажом проверьте, чтобы все кнопки были совместимы с диаметром 22 мм - используйте оригинальные или аналоги с точно такими же размерами посадки.
• Если используются меньше 5 кнопок - обязательно закройте лишние отверстия заглушками, иначе нарушится защита IP65.
• При прокладке кабеля выбирайте жесткие многожильные провода - они лучше сохранят форму внутри уплотнителя и не будут перегибаться.
• Проверяйте герметичность после сборки: продувка воздухом под давлением или тест с распылителем воды - это проще, чем ремонтировать потом.
• Для долгой службы избегайте чистящих средств с растворителями - они разъедают пластик АБС. Используйте мягкие влажные салфетки.
