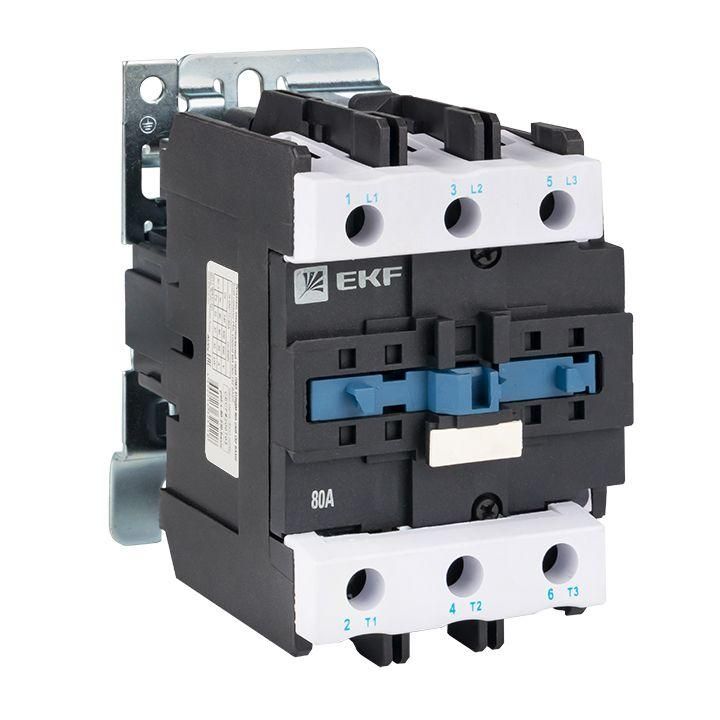

Пускатель электромагнитный серии ПМЛ-4160ДМ 80А 230В EKF Basic | pml-s-80-230-basic

Пускатель электромагнитный серии ПМЛ-4160ДМ 80А 230В от EKF предназначен для удалённого включения и отключения трёхфазных электродвигателей мощностью до 37 кВт. Модель выполнена в исполнении DIN-рейка, что упрощает установку в распределительных щитах. Артикул pml-s-80-230-basic соответствует базовой версии серии PML, подходящей для стандартных режимов эксплуатации.

Назначение и область применения

Пускатель электромагнитный серии ПМЛ-4160ДМ 80А 230В используется для запуска и остановки асинхронных двигателей переменного тока. Подходит для автоматизации оборудования: насосов, вентиляторов, компрессоров, конвейеров и других устройств с периодическим включением. Применяется в промышленных и бытовых электроустановках, где требуется надёжное управление нагрузкой без механического воздействия оператора.

Технические характеристики

• Номинальный ток: 80 А - способен выдерживать длительную работу при такой нагрузке
• Напряжение катушки управления: 230 В AC - работает от однофазной сети 220–240 В
• Количество главных контактов: 3 замыкающих, 0 размыкающих - контролирует три фазы двигателя
• Вспомогательные контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для сигнализации, блокировок, самоблокировки
• Номинальная мощность двигателя: 37 кВт - оптимально для двигателей этой категории
• Род тока: переменный (AC) - не постоянный ток
• Степень защиты IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Способ подключения: винтовые зажимы - совместим с медными и алюминиевыми проводами
• Исполнение: реечное - монтируется на стандартную DIN-рейку шириной 35 мм
• Гарантия: 12 месяцев

Совместимость и монтаж

Пускатель электромагнитный серии ПМЛ-4160ДМ 80А 230В легко устанавливается на DIN-рейку любого стандарта. Для подключения силовых цепей используйте провода сечением до 25 мм2 (медные) или до 35 мм2 (алюминиевые). Убедитесь, что затяжка винтов выполнена с усилием, указанным в руководстве - недостаточное или чрезмерное давление снижают надёжность контакта. Вспомогательные контакты подключаются в цепи управления: НО - для автоподдержания, НЗ - для блокировки других устройств. Совместим с любыми кнопочными постами и термореле того же класса.

Безопасность и стандарты

Пускатель серийно выпускается в соответствии с требованиями ГОСТ Р 50030.4.1 и IEC 60947-4-1. Обеспечивает гальваническую развязку между цепями управления и силовыми контактами. Отсутствие защиты от пыли и брызг (IP20) требует установки внутри закрытого шкафа. Не применяйте вне помещений или в условиях повышенной влажности без дополнительной герметизации.

Преимущества

• Универсальный тип подключения - позволяет использовать как медные, так и алюминиевые провода
• Чёткая коммутация благодаря качественной магнитной системе - минимизирован риск “зависания” контактов
• Простота монтажа на DIN-рейку - экономит время при сборке щита
• Наличие двух вспомогательных контактов - даёт возможность реализовать сложные схемы управления без внешних реле
• Цены ниже аналогичных моделей KME Proxima - выгоднее для малонасыщенных циклов включения

Ограничения применения

• Не предназначено для частого включения/выключения более 600 раз в час - высокая цикличность вызывает преждевременный износ
• IP20 исключает использование во влажных, пыльных или агрессивных средах
• Не подходит для управления двигателями выше 37 кВт - возможен перегрев и выход из строя
• Отсутствуют тепловые реле - необходимо дополнительно устанавливать защиту от перегрузки
• В отличие от модели КМЭ PROxima, имеет меньшую электрическую износостойкость - не рекомендован для задач с ежедневными тысячами циклов

Примеры использования

• Автоматический запуск водяного насоса в системе водоснабжения
• Управление вентиляционной установкой по сигналу от термостата
• Пуск конвейера на пищевом производстве через кнопочный пункт
• Подключение компрессора в воздушной системе с использованием НО контакта для индикации работы

Практические советы

• Выбирая пускатель электромагнитный серии ПМЛ-4160ДМ 80А 230В, проверьте соответствие напряжения катушки вашей сети - 230 В AC - иначе он не будет работать
• Для долгой службы используйте предохранители или автоматы с характеристикой D перед пускателем - они защитят от скачков тока при пуске двигателя
• Если двигатель часто запускается (более 10 раз в день), рассмотрите переход на модель КМЭ PROxima - она рассчитана на большее количество циклов
• Обязательно подключите тепловое реле - даже при наличии встроенного контактора, перегрузка по току повредит двигатель
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе в условиях колебаний напряжения
