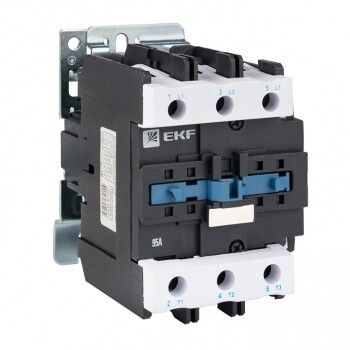

Пускатель электромагнитный серии ПМЛ-5160ДМ 95А 230В Basic | pml-s-95-230-basic EKF

Пускатель электромагнитный серии ПМЛ-5160ДМ 95А 230В переменного тока (AC) базовый от EKF предназначен для дистанционного включения и отключения электродвигателей мощностью до 45 кВт. Модель выполнена в исполнении DIN-рейка, что упрощает установку в распределительных щитах. Артикул pml-s-95-230-basic соответствует базовой версии серии Basic - оптимальному решению для стандартных задач без частых перегрузок.

Назначение и область применения

Пускатель электромагнитный серии ПМЛ-5160ДМ 95А 230В переменного тока (AC) базовый используется для управления трёхфазными асинхронными двигателями. Подходит для автоматизации оборудования, где требуется надёжное, но нечастое включение/выключение: насосы, вентиляторы, компрессоры, конвейеры, станки с небольшими циклами запуска. Не рекомендован для частого пуска более 60 раз в час - для таких режимов лучше выбрать серию KМЭ EKF PROxima.

Технические характеристики

• Номинальный ток: 95 А - способен выдерживать длительную нагрузку до этого значения
• Напряжение катушки управления: 230 В переменного тока (AC) - совместим с сетями 220–240 В
• Количество главных контактов: 3 замыкающих, 0 размыкающих - управляет всеми фазами двигателя
• Вспомогательные контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для сигнализации, блокировок, самоблокировки
• Номинальная мощность двигателя: 45 кВт - рассчитан на управление двигателями этой мощности при напряжении 380 В
• Исполнение: реечное - позволяет легко защёлкивать на DIN-рейку
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Подключение силовой цепи: винтовые зажимы - подходят для медных и алюминиевых проводов
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Пускатель электромагнитный серии ПМЛ-5160ДМ 95А 230В переменного тока (AC) базовый монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используйте провода сечением до 25 мм2 (медь) или до 35 мм2 (алюминий). Убедитесь, что винтовые зажимы плотно затянуты - слабый контакт вызывает нагрев. Обязательно соблюдайте полярность при подключении катушки управления - неверное подключение не повредит устройство, но оно не будет работать.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Защита IP20 исключает доступ к токоведущим частям пальцами, но не обеспечивает защиту от внешней среды - устанавливайте только внутри закрытых щитов. Отсутствие тепловой защиты требует отдельного термореле при работе с двигателями, чувствительными к перегреву.

Преимущества

• Универсальное винтовое подключение - работает с медью и алюминием
• Чёткая механическая фиксация на DIN-рейке - не требует дополнительных креплений
• Простая диагностика - положение контактов и состояние катушки видны визуально
• Высокая надёжность в условиях стабильной сети - идеален для бытовых и промышленных щитов

Ограничения применения

• Не предназначается для частого включения - максимальная коммутационная износостойкость ниже, чем у серии PROxima
• IP20 - нельзя использовать во влажных, пыльных или наружных помещениях
• Отсутствует встроенная тепловая защита - необходимо устанавливать отдельное реле перегрузки
• Не подходит для управления однофазными нагрузками - только трёхфазные двигатели

Примеры использования

• Автоматический насос в системе водоснабжения дома
• Вентилятор охлаждения в цеху
• Компрессор воздушной линии на заводе
• Конвейерная лента на сборочном участке с 1–2 запусками в час

Практические советы

• Выбирая пускатель электромагнитный серии ПМЛ-5160ДМ 95А 230В переменного тока (AC) базовый, проверьте соответствие напряжения катушки вашей сети - 230 В AC - это не универсальный вариант
• Для долгой службы используйте качественные провода и правильно затягивайте зажимы - недотянутый контакт греется и выгорает
• Если двигатель часто запускается (более 30 раз в час), замените этот пускатель на модель КМЭ EKF PROxima - она рассчитана на высокую цикличность
• Обязательно подключите тепловое реле перед двигателем - даже при номинальном токе 95 А возможны перегрузки
• Проверяйте наличие свободного места вокруг пускателя - он нуждается в хорошем теплоотводе, особенно при длительной работе на пределе
