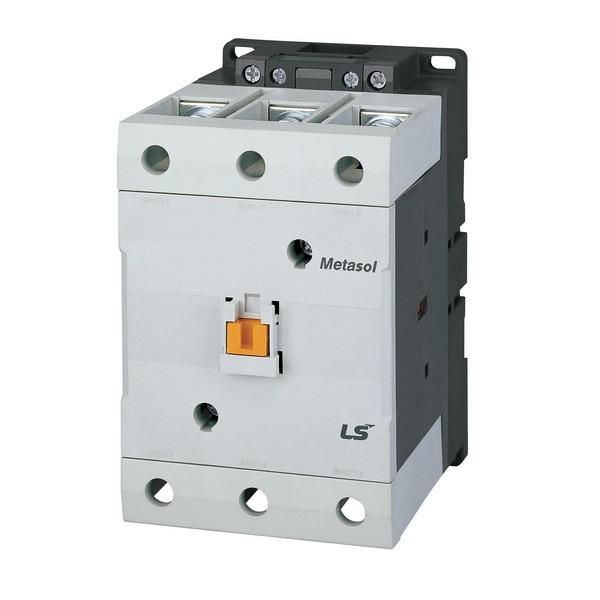

Контактор Metasol MC-130a AC220V 50/60Hz 2a2b, Screw | 1362002300 Lsis

Контактор AC220V 50/60Hz 2a2b с винтовым креплением от LS Electric - устройство для дистанционного включения и отключения мощных электрических нагрузок. Артикул 1362002300 предназначен для работы в сетях переменного тока с частотой 50–60 Гц, обеспечивает надёжную коммутацию двигателей и другого оборудования на DIN-рейке.

Назначение и область применения

Контактор AC220V 50/60Hz 2a2b с винтовым креплением используется для частого включения и выключения силовых цепей. Он применяется главным образом для запуска и остановки трёхфазных асинхронных электродвигателей мощностью до 60 кВт. Также подходит для управления другими нагрузками: компрессорами, насосами, конвейерами, тепловыми печами, системами освещения и кран-балками. Устройство работает в качестве исполнительного элемента в автоматических системах управления.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение катушки управления: 220 В, 50/60 Гц
• Номинальное рабочее напряжение контактной группы: 690 В
• Номинальный ток: 130 А
• Число силовых полюсов: 3
• Количество нормально открытых (НО) контактов: 3
• Количество нормально закрытых (НЗ) контактов: 2
• Способ монтажа: крепление на DIN-рейку
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен
• Механическая износостойкость: 5 миллионов циклов включения/выключения
• Коммутационная износостойкость: 1 миллион циклов при номинальном токе
• Номинальная мощность управляемого двигателя: 60 кВт

Совместимость и монтаж

Контактор AC220V 50/60Hz 2a2b с винтовым креплением устанавливается на стандартную DIN-рейку шириной 35 мм. Подключение проводов осуществляется через винтовые зажимы - удобно для медных жил сечением до 25 мм2. Катушка управления питается от сети 220 В, что позволяет использовать её в типовых промышленных и бытовых сетях без дополнительных преобразователей. Для правильной установки важно соблюдать минимальные зазоры между соседними аппаратами - рекомендовано не менее 10 мм.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.2. Сертифицирован для применения в промышленных условиях. Защита IP20 исключает доступ к токоведущим частям при случайном прикосновении пальцем, но не защищает от попадания воды, пыли или агрессивных сред - поэтому не допускается использование во влажных помещениях, на улице или в местах с высокой запылённостью.

Преимущества

• Высокая механическая и коммутационная долговечность - подходит для интенсивных режимов работы
• Простое и надёжное винтовое подключение без необходимости специнструментов
• Широкий диапазон коммутируемых токов - от нескольких ампер до 130 А
• Поддержка стандартной DIN-рейки - совместим со всеми распространёнными щитовым оборудованием
• Наличие вспомогательных контактов (2a2b) позволяет реализовать сложные схемы управления и сигнализации

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или химически активной среды - степень защиты IP20 недостаточна
• Не имеет реверса - нельзя использовать для изменения направления вращения двигателя без внешнего переключения
• Не рассчитан на работу с постоянным током - только переменный ток 50/60 Гц
• Не следует применять для частых пусков сверхнагрузочных двигателей - риск перегрева катушки при более чем 60 циклах в час

Примеры использования

• Автоматический пуск трёхфазного насоса в системе водоснабжения
• Управление конвейерной лентой на пищевом производстве
• Включение тепловой печи через термореле
• Дистанционное включение света в цеху по сигналу PLC
• Контроль работы компрессора в системе воздушного давления

Практические советы

• Выбирая контактор AC220V 50/60Hz 2a2b с винтовым креплением, проверьте соответствие напряжения катушки вашей сети - 220 В +-10%
• Для длительной службы используйте предохранители или автоматические выключатели с характеристикой D перед контактором - особенно при работе с двигателями
• При подключении силовых проводов затягивайте винты равномерно, без перекоса - это снижает нагрев и продлевает срок службы
• Если требуется реверс, используйте два таких контактора в паре с блокировкой
• Не забудьте про вентиляцию вокруг аппарата - при плотной группировке в шкафу возможен перегрев
