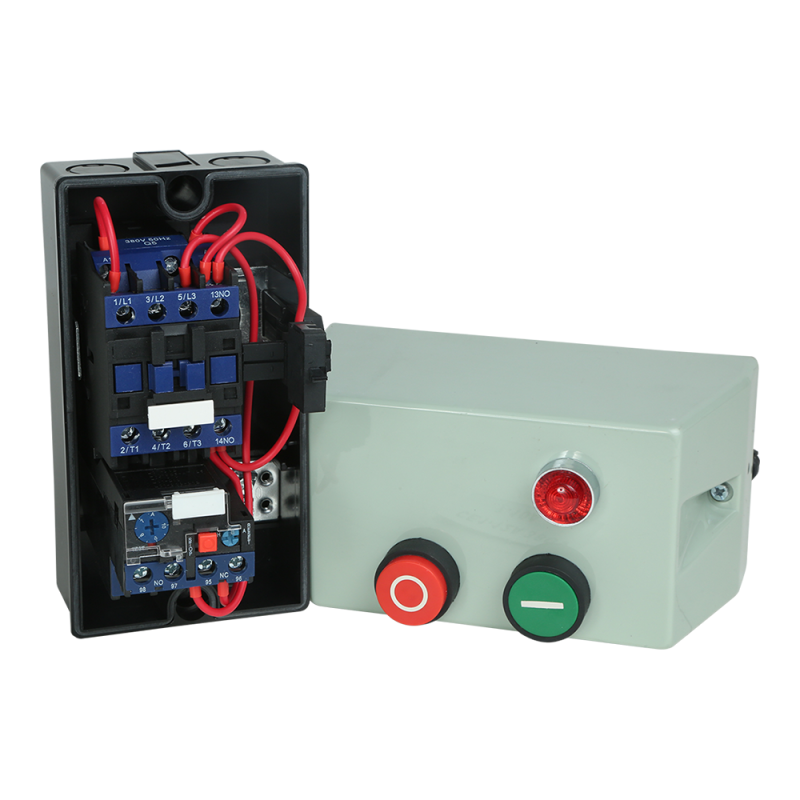

Пускатель магнитный ПМЛ 1230 10А 220AC (7 10А) УХЛ3 Б КЭАЗ 295531

Пускатель ПМЛ-1230-10А-220AC-(7-10А)-УХЛ3-Б от КЭАЗ - это надёжное устройство для прямого запуска трёхфазных электродвигателей мощностью до 4 кВт. Он предназначен для частых включений и выключений в условиях повышенной запылённости и влажности, обеспечивая безопасную работу в промышленных системах.

Назначение и область применения

Пускатель ПМЛ-1230-10А-220AC-(7-10А)-УХЛ3-Б используется для коммутации трёхфазных асинхронных двигателей с номинальным током до 10 А. Подходит для автоматизации оборудования, где требуется частый пуск и останов: насосы, вентиляторы, компрессоры, конвейеры, станки с малой и средней нагрузкой. Устройство работает в паре с кнопочными постами или другим управляющим оборудованием через цепь управления 220 В AC.

Технические характеристики

• Напряжение питания цепи управления: 220 В переменного тока (AC)
• Номинальный рабочий ток: 10 А
• Номинальная мощность управляемого двигателя: 4 кВт
• Род тока: Переменный (AC)
• Тип пускового устройства: Прямой пуск (без редукции напряжения)
• Количество нормально закрытых (НЗ) контактов: 3
• Количество нормально открытых (НО) контактов: 1
• Условный номинальный ток короткого замыкания: 1 кА
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Исполнение: Закрытое - корпус предотвращает доступ к токоведущим частям
• Класс защиты: 10 А - соответствует тепловой перегрузке до этого значения
• Способ монтажа: Винтовое крепление на DIN-рейку или плоскую поверхность
• Тип электрического соединения: Винтовые зажимы для проводов

Совместимость и монтаж

Пускатель ПМЛ-1230-10А-220AC-(7-10А)-УХЛ3-Б совместим с любыми стандартными кнопочными постами и реле времени, работающими на 220 В AC. Для подключения используйте провода сечением до 2,5 мм2 - они должны плотно фиксироваться в винтовых зажимах. Монтировать можно на вертикальную стену или DIN-рейку шириной 35 мм. Обязательно соблюдайте расстояние между соседними аппаратами - минимум 10 мм для теплоотвода. Не допускается установка в местах с постоянным попаданием струй воды или в помещениях с температурой ниже -40 C.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для контактных аппаратов. Защита IP54 и закрытое исполнение обеспечивают безопасность при работе в условиях производства. Автоматическое отключение происходит при превышении тока выше класса защиты (10 А), что снижает риск перегрева обмоток двигателя. Устройство не содержит светодиодов или электронных элементов - отказы происходят редко и связаны исключительно с механическим износом.

Преимущества

• Высокая надёжность благодаря проверенной конструкции КЭАЗ
• Устойчивость к пыли и влаге - идеален для цехов и улиц
• Простота обслуживания: все контакты доступны для осмотра и замены
• Широкий диапазон рабочих токов: от 7 до 10 А - позволяет использовать один тип пускателя для нескольких моделей двигателей
• Совместим с большинством существующих систем управления

Ограничения применения

• Не подходит для частотного регулирования - только прямой пуск
• Не рассчитан на длительную работу при токе выше 10 А - возможен перегрев и выход из строя
• Не применяется в взрывоопасных зонах - отсутствует взрывозащита
• Не рекомендован для установки в местах с постоянным воздействием химически активных веществ (кислоты, щёлочи)
• Требуется внешнее тепловое реле для защиты от перегрузки - самоустройство не имеет встроенной тепловой защиты

Примеры использования

• Автоматический насос в системе водоснабжения - включение/выключение по уровню воды
• Конвейер на пищевом производстве - пуск после загрузки продукта
• Вентиляционная установка в цеху - управление по таймеру
• Гидравлический пресс - однократный пуск при операции штамповки

Практические советы

• При подборе пускателя всегда проверяйте ток двигателя - он не должен превышать 10 А. Если двигатель потребляет 8–9 А - этот пускатель подойдёт с запасом.
• Для долгой службы используйте медные провода с хорошей опрессовкой - плохой контакт вызывает нагрев и окисление.
• Проверьте состояние контактов каждые 6–12 месяцев - особенно при частых включениях (>100 раз/сутки).
• Если нужна защита от перегрузки - обязательно подключите внешнее тепловое реле типа ТРН или ТРП.
• При замене старого пускателя - убедитесь, что новый имеет те же габариты и расположение клемм. ПМЛ-1230-10А-220AC-(7-10А)-УХЛ3-Б легко заменяет аналогичные модели других производителей.
