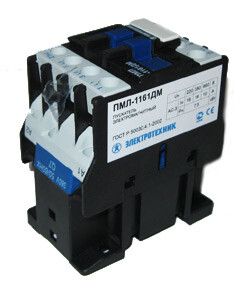

Пускатель ПМЛ-1161ДМ УХЛ4 Б. 16А кат. 220В AC 1НЗ IP20 без реле Электротехник ET508600

Пускатель электромагнитный ПМЛ-1161ДМ УХЛ4 Б, 220В/50Гц, 1р, 16А, нереверсивный, без реле, IP20 - компактное устройство для безопасного дистанционного включения и выключения трехфазных двигателей. Разработан для установки на DIN-рейку, подходит для автоматизации оборудования в промышленных и бытовых системах. Производитель - Электротехник.

Назначение и область применения

Пускатель электромагнитный ПМЛ-1161ДМ УХЛ4 Б предназначен для удалённого запуска, остановки и защиты трёхфазных асинхронных с короткозамкнутым ротором. Подходит для управления двигателями мощностью до 6,4 кВт при напряжении сети до 660 В. Применяется в системах автоматизации: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ. Не используется для реверса - управление осуществляется только в одном направлении.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который может проходить через контакты без перегрева.
• Напряжение управления: 220 В AC / 50 Гц - требует подачи именно такого напряжения на катушку для срабатывания.
• Силовые контакты: 3 нормально открытых (НО) - замыкаются при включении, позволяют подавать питание на двигатель; ноль нормально закрытых (НЗ).
• Вспомогательные контакты: 1 НО + 1 НЗ - используются для сигнализации состояния (например, “двигатель работает” или “пускатель отключен”) в цепях управления.
• Коммутируемая мощность: 6,4 кВт - предельная нагрузка, которую можно safely включить/выключить одним импульсом.
• Подключение: винтовые зажимы - обеспечивают прочную фиксацию проводов, подходят для медных жил сечением до 2,5 мм2.
• Степень защиты: IP20 - защищает от доступа пальцев и предметов более 12 мм, но не защищена от воды и пыли. Только для внутренней установки в щитах.
• Исполнение: УХЛ4 - рассчитан на работу в умеренном и холодном климате при температуре от –40 C до +55 C.

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-1161ДМ УХЛ4 Б монтируется на стандартную DIN-рейку типа TS35. Также возможна фиксация на монтажной плате. Для подключения используйте провода сечением 0,5–2,5 мм2. Катушка управления рассчитана исключительно на 220 В - нельзя использовать с 380 В или постоянным током. Совместим с любыми кнопочными постами, термозащитами и другим оборудованием, работающим в цепях управления 220 В.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р МЭК 60947-4-1. Конструкция обеспечивает механическую и электрическую целостность при частых операциях включения. Отсутствуют острые грани, все элементы изолированы. Серебряные контакты снижают риск нагрева и сваривания при больших токах. Не рекомендуется применять вне герметичных распределительных щитов - степень защиты IP20 не допускает воздействия влаги и пыли.

Преимущества

• Контакты изготовлены из серебряного сплава - повышают срок службы и снижают вероятность пригорания.
• Высокая износостойкость - способен выдерживать десятки тысяч циклов включения/отключения.
• Низкий уровень шума при работе - благодаря качественной магнитной системе.
• Широкий температурный диапазон - надёжно функционирует даже в неотапливаемых помещениях зимой.
• Малый габарит - экономит место в щите, удобен для модульной сборки.

Ограничения применения

• Не подходит для реверсивных схем - отсутствует вторая группа контактов для изменения направления вращения.
• Не имеет встроенного теплового реле - требуется внешняя защита от перегрузки (например, ТРН или RTT).
• IP20 - нельзя устанавливать во влажных, пыльных или наружных условиях.
• Работает только с переменным током 50/60 Гц - не совместим с источниками постоянного тока или высоких частот.
• Максимальная мощность - 6,4 кВт. Для двигателей выше этого значения нужен пускатель большего класса (например, ПМЛ-1162 или выше).

Примеры использования

• Автоматический насос в системе водоснабжения - включение по сигналу датчика давления.
• Конвейер на пищевом участке - запуск/остановка по команде PLC.
• Вентилятор в HVAC-системе - управление по графику времени.
• Фрезерный станок - пуск после проверки безопасности (дверца закрыта, смазка включена).

Практические советы

• Обязательно выбирайте внешнее тепловое реле для защиты двигателя - этот пускатель не содержит встроенной перегрузочной защиты.
• Проверьте соответствие сечения проводов: слишком тонкие - перегрев, слишком толстые - плохо зажимаются в винтовых клеммах.
• При монтаже на DIN-рейку убедитесь, что она плотно закреплена - вибрация может вызвать самопроизвольное отключение.
• Не забудьте подписать цепь управления: кто видит кнопку “Пуск”, тот должен знать, какой механизм ею активируется.
• При использовании в цепях с частыми включениями (более 10 раз в час) регулярно осматривайте контакты на следы эрозии.
