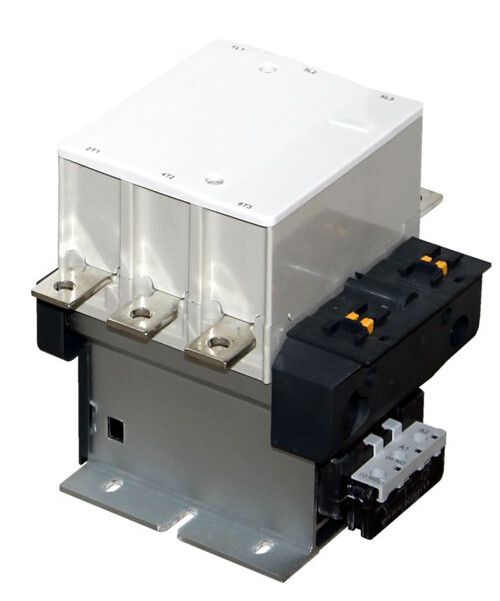

Пускатель электромагнитный ПМЛ-7100 УХЛ4 Б, 380В/50Гц, 1з, 250А, нереверсивный, без реле, IP00 - устройство для дистанционного включения и выключения трёхфазных двигателей. Разработан для установки на монтажную плату, подходит для промышленных систем с высокими нагрузками. Производитель - Электротехник.

Назначение и область применения

Пускатель электромагнитный ПМЛ-7100 УХЛ4 Б предназначен для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Он обеспечивает безопасный пуск, остановку и защиту от перегрузок (при использовании внешнего теплового реле). Подходит для оборудования с мощностью до 100 кВт. Применяется в системах автоматизации: конвейерах, насосах, компрессорах, вентиляторах, станках с ЧПУ. Монтаж на плату позволяет использовать его в распределительных щитах и сборочных модулях.

Технические характеристики

• Напряжение питания катушки: 380 В переменного тока (AC), частота 50 Гц
• Номинальный рабочий ток: 250 А
• Коммутируемая мощность: до 100 кВт
• Количество нормально открытых (НО) вспомогательных контактов: 4
• Тип подключения силовой цепи: болтовое (для медных проводников)
• Исполнение: нереверсивное - управление одним направлением вращения
• Степень защиты: IP00 - без защиты от прикосновений и попадания пыли/влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от –40 C до +55 C
• Монтаж: на монтажную плату (панель)

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-7100 УХЛ4 Б устанавливается исключительно на монтажную плату. Для подключения силовых клемм используются болты - требуются гаечные ключи подходящего размера. Контакты рассчитаны на медные жилы сечением до 95 мм2. Обязательно соблюдайте момент затяжки - перетягивание повредит контактные поверхности. Поскольку степень защиты IP00 не защищает от пыли и влаги, устройство необходимо размещать внутри закрытого корпуса или щита. Не допускается установка в открытом виде на улице или в сырых помещениях.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1). Конструкция выполнена с учётом безопасности при работе с высокими токами. Серебряные контакты снижают риск нагрева и сваривания при коммутации. Однако из-за отсутствия внутренней защиты (нет термореле) обязательна установка внешних средств защиты - теплового реле или автоматического выключателя с функцией защиты от перегрузки.

Преимущества

• Контакты изготовлены из серебряного сплава - обеспечивают долгую работу даже при частых включениях
• Низкое переходное сопротивление - минимизирует потери энергии и нагрев
• Высокая механическая износостойкость - срок службы выше среднего для аналогичных решений
• Работает в экстремальных температурах - от –40 C до +55 C
• Отсутствие посторонних шумов при работе - важное преимущество для помещений с чувствительным оборудованием

Ограничения применения

• Не имеет встроенной защиты - нельзя применять без внешнего теплового реле или автомата
• Степень защиты IP00 запрещает использование вне герметичных корпусов
• Подходит только для переменного тока - не работает с постоянным током
• Нереверсивная конструкция - не поддерживает изменение направления вращения двигателя
• Требуется точное соответствие напряжения катушки - 380 В +-10%, иначе возможен отказ или перегрев

Примеры использования

• Автоматизация линии производства - управление крупными насосами воды или масла
• Промышленные вентиляторы в цехах с высокой запылённостью - при условии установки в закрытом щите
• Компрессорные станции - где требуется надёжное включение/выключение при больших пусковых токах
• Системы кондиционирования промышленного типа - с контролируемым режимом работы

Практические советы

• Выбирая ПМЛ-7100 УХЛ4 Б, проверьте совпадение напряжения катушки (380 В) с сетью - неверное питание вызывает выход из строя
• Обязательно используйте внешнее тепловое реле - он не содержит его в конструкции
• При монтаже на плату следите за зазорами между соседними пускателями - теплоотдача влияет на срок службы
• Затягивайте болты усилием 1,5–2,0 Нм - больше не надо, чтобы не деформировать контактные площадки
• Для длительной эксплуатации в холодном климате предварительно прогрейте устройство перед первым включением при t < –20 C
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых пусках (>10 раз/час)
