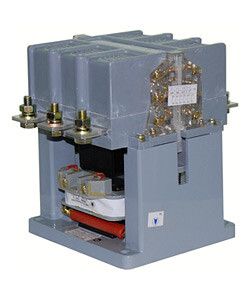

Пускатель ПМ12-400100 УХЛ4 В 400А кат. 380В AC 4НО+2НЗ IP00 без реле Электротехник ET516455

Электромагнитный пускатель ПМ12-400100 УХЛ4 В, 380В/50Гц, 4з+2р, 400А, нереверсивный, без реле, IP00 от бренда Электротехник предназначен для дистанционного включения и отключения мощных электроприёмников, таких как двигатели, насосы и нагревательные системы. Этот пускатель применяется в промышленных щитах и системах автоматизации, где требуется надёжная коммутация токов до 400 А.

Назначение и область применения

Пускатель ПМ12-400100 УХЛ4 В используется для удалённого управления мощными нагрузками переменного тока. Он не имеет встроенной тепловой защиты - его устанавливают в составе комплексных решений совместно с реле перегрузки. Подходит для частого включения-выключения, что делает его идеальным для оборудования с циклической работой:

• промышленные электродвигатели (насосы, вентиляторы, компрессоры);
• грузоподъёмные механизмы (краны, эскалаторы, лифты);
• системы АВР и УКРМ;
• станки, тепловые завесы, печи, системы освещения;
• шлюзы, конвейеры, оборудование пищевой, металлургической и нефтегазовой промышленности.

Технические характеристики

• Номинальный ток: 400 А - способен выдерживать длительную работу при такой нагрузке без перегрева.
• Напряжение управления: 380 В переменного тока - требует именно такого напряжения для работы катушки; не работает от 220 В.
• Частота: 50 Гц - оптимизирован для сетей СНГ, не рекомендован для 60 Гц без проверки допустимости.
• Контакты: 4 нормально открытых (НО) + 2 нормально закрытых (НЗ) - позволяют формировать сложные схемы управления и сигнализации.
• Коммутируемая мощность: до 160 кВт - рассчитан на управление двигателями этой мощности в режиме AC-3 (пусковые токи).
• Подключение силовых цепей: болтовое - требует качественного зажима проводов сечением до 95–120 мм2 (по таблицам МЭК).
• Способ монтажа: на монтажную плату - крепится через отверстия в корпусе, не предусматривает DIN-рейку.
• Защита: IP00 - полностью открыта, не защищена ни от пыли, ни от воды; обязателен монтаж внутри герметичного шкафа.
• Исполнение: нереверсивное - нельзя использовать для изменения направления вращения ; нужен второй пускатель для реверса.
• Категория применения: AC-1 (резистивные нагрузки), AC-3 (двигатели) - соответствие гарантирует долгий срок службы при указанных условиях.

Совместимость и монтаж

Пускатель ПМ12-400100 УХЛ4 В монтируется исключительно на жесткую металлическую платформу. Для сборки щита необходимо предусмотреть свободное пространство вокруг него - минимум 50 мм сверху и сбоку для теплоотвода. Болтовое подключение требует точного момента затяжки: не более 10–12 Нм, чтобы не повредить клеммы. Контактные приставки (дополнительные NO/NZ) можно установить на переднюю часть устройства - они совместимы с другими моделями серии ПМ12. Обязательно используйте кабельные наконечники типа ШК или ШЦ, особенно при работе с многожильными проводами.

Безопасность и стандарты

Пускатель ПМ12-400100 УХЛ4 В соответствует ГОСТ Р 50030.4.1 и другим нормативам для промышленных контакторов. Сертифицирован для эксплуатации в условиях категории UHL4 - умеренно холодный и влажный климат, без воздействия солевых паров. Однако из-за степени защиты IP00 запрещено использование вне электрошкафов даже в помещениях с повышенной влажностью. Все функциональные части находятся под напряжением - доступ возможен только после отключения питания и проверки отсутствия потенциала.

Преимущества

• Высокая механическая и электрическая износостойкость - ресурс коммутаций выше среднего для аналогов.
• Широко распространённая серия ПМ12 - легко найти запчасти, приставки и сервисную поддержку.
• Простая и проверенная конструкция - мало подвижных деталей, минимальный риск отказа.
• Совместимость с большинством типов контактных приставок и термореле серии ПМ12 - удобно масштабировать решения.
• Надёжное срабатывание при колебаниях напряжения +-10% от 380 В.

Ограничения применения

• Не подходит для установки на открытом воздухе или во влажных помещениях без корпуса - IP00 не даёт никакой защиты.
• Не содержит встроенного теплового реле - обязательна внешняя защита при использовании с двигателем.
• Нереверсивное исполнение - невозможно применить для реверсивного управления одним устройством.
• Требуется специальный монтажный щит с достаточным пространством - несовместим с DIN-рейкой.
• Не предназначен для постоянного тока - работа только с переменным током 50 Гц.
• Не рекомендуется для частых пусков менее чем каждые 10 минут без учёта температурного режима.

Примеры использования

• В щите АВР - один пускатель ПМ12-400100 управляет основным питанием, другой - резервным источником.
• В системе вентиляции - управление крупным вентилятором 110 кВт с помощью кнопочных постов и автономного реле времени.
• В технологическом участке пищевого производства - включение нескольких насосов по программе PLC через сигнал 380 В.
• В шкафе управления крановым путем - сочетается с двумя аналогичными пускателями и тепловым реле для контроля тока.

Практические советы

• Выбирая этот пускатель, всегда проверяйте, что ваша система управления выдает именно 380 В - недостаточное напряжение вызывает медленное срабатывание или зависание.
• При монтаже на плату используйте пружинные шайбы и контргайки - вибрация оборудования может ослабить болты.
• Для увеличения срока службы регулярно проверяйте состояние контактов - окисление снижает эффективность, особенно при частых включениях.
• Если вам нужна защита от перегрузки - выбирайте модель с местом под установку теплового реле (например, ПМ12-400100 с буквой “T” в конце), а не эту версию без реле.
• Не экономьте на сечении кабелей - для 400 А необходим провод не меньше 95 мм2 меди, лучше 120 мм2.
• При проектировании щита помните: этот пускатель не защищен - он должен быть установлен внутрь шкафа класса защиты не ниже IP54.
