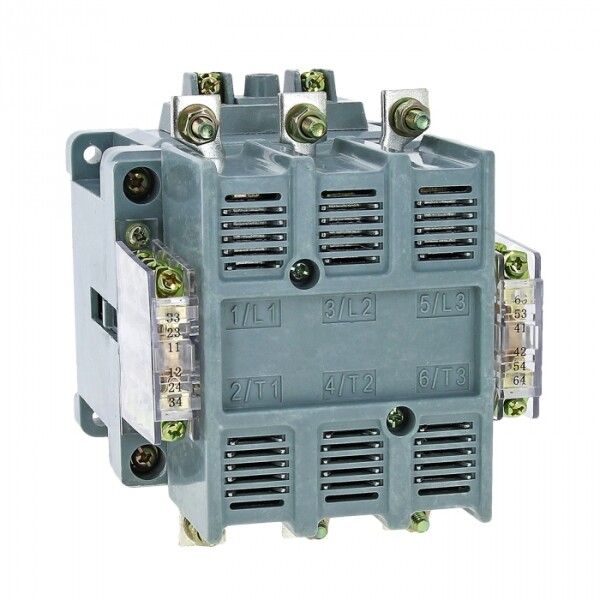

Пускатель электромагнитный ПМ12-400100 230В 2NC+4NO EKF Basic | pm12-400/220

Пускатель электромагнитный ПМ12-400100 400А 230В 2NC+4NO от EKF — это надёжный магнитный пускатель серии ПМ12 для дистанционного управления трёхфазными электродвигателями мощностью до 220 кВт. Устройство рассчитано на работу в промышленной автоматике, где важна устойчивость к перегрузкам и точное управление.

Назначение и область применения

Пускатель электромагнитный ПМ12-400100 400А 230В 2NC+4NO предназначен для включения и выключения трёхфазных электродвигателей, а также для защиты оборудования от перегрузок и коротких замыканий в составе автоматических систем. Применяется в промышленных установках: насосах, компрессорах, конвейерах, вентиляторах, станках с ЧПУ. Подходит для работы в условиях постоянного циклического включения-выключения.

Технические характеристики

• Тип: Магнитный пускатель, нереверсивный
• Работает от переменного тока (AC), частота 50 Гц
• Напряжение катушки управления: 230 В
• Номинальный ток: 400 А
• Количество силовых полюсов: 3
• Номинальная мощность: 220 кВт
• Контакты управления: 2 нормально замкнутых (2NC), 4 нормально разомкнутых (4NO)
• Подключение: винтовые зажимы
• Максимальное сечение кабеля: 25 мм²
• Степень защиты: IP00 — без внешней защиты, требует установки в корпус
• Рабочий температурный диапазон: от -25 °C до +50 °C
• Климатическое исполнение: УХЛ3 — для умеренного и холодного климата, с возможностью эксплуатации в помещениях с контролируемой влажностью
• Гарантия: 12 месяцев
• Соответствие стандартам: ГОСТ Р 51731-2001 (МЭК 61095-92), ГОСТ Р 50030.4.1-2002

Совместимость и монтаж

Пускатель электромагнитный ПМ12-400100 400А 230В 2NC+4NO монтируется на монтажную плату или DIN-рейку через специальный кронштейн (не входит в комплект). Для правильной установки необходимо обеспечить доступ к контактам и свободное пространство вокруг устройства для теплоотвода. Винтовые зажимы позволяют надёжно закрепить кабель сечением до 25 мм² — используйте наконечники типа НШВИ для многожильных проводов. Катушка управления работает исключительно от 230 В переменного тока — подключение к другому напряжению повредит устройство.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1-2002 и ГОСТ Р 51731-2001, что гарантирует соответствие международным нормам безопасности для коммутирующих аппаратов. Серия ПМ12 прошла сертификацию на долговечность и отказоустойчивость при работе в режиме AC3 (пуск и остановка двигателей). Однако из-за степени защиты IP00 устройство нельзя использовать без корпуса — открытые контакты представляют опасность поражения током и подвержены воздействию пыли и влаги.

Преимущества

• Высокая нагрузочная способность — 400 А и 220 кВт подходят для крупных промышленных двигателей
• Надёжные винтовые зажимы обеспечивают прочное соединение даже при вибрациях
• Трёхполюсная конструкция оптимизирована для трёхфазных сетей
• Комплектация контактами 2NC+4NO позволяет гибко реализовать схемы управления и сигнализации
• Серия ПМ12 проверена временем — используется в тысячах промышленных объектах

Ограничения применения

• Не применяется вне защищённого корпуса — степень защиты IP00 делает устройство уязвимым к пыли, влаге и механическим повреждениям
• Не поддерживает реверс двигателя — требуется два отдельных пускателя для изменения направления вращения
• Не совместим с постоянным током — катушка рассчитана только на 230 В переменного тока
• Не рекомендован для установки в местах с температурой ниже -25 °C или выше +50 °C без дополнительного обогрева/охлаждения
• Не имеет встроенной тепловой защиты — для полноценной защиты двигателя необходим отдельный тепловое реле

Примеры использования

• Автоматизация конвейерной линии на пищевом заводе — запуск и остановка моторов по сигналу PLC
• Управление насосной группой в системе водоснабжения — пуск при достижении заданного уровня воды
• Контроль вентиляторов в HVAC-системах — циклическая работа с использованием NC-контактов для аварийной остановки
• Промышленные станки с ЧПУ — управление главным приводом с помощью кнопочных постов и логического контроля

Практические советы

• Обязательно устанавливайте Пускатель электромагнитный ПМ12-400100 400А 230В 2NC+4NO внутри распределительного щита с классом защиты не менее IP54
• Проверьте соответствие сечения кабеля — превышение 25 мм² может вызвать нагрев и выход из строя зажимов
• Для длительной работы при высоких нагрузках используйте дополнительное охлаждение или выбирайте пускатель с запасом по току
• При сборке схемы учтите, что 2NC-контакты можно применять для сигнализации “останов” или блокировки, а 4NO — для включения индикации “работа”
• При замене старого пускателя сверьте тип контактов и напряжение катушки — ПМ12-400100 400А 230В 2NC+4NO не является универсальным аналогом всех моделей
