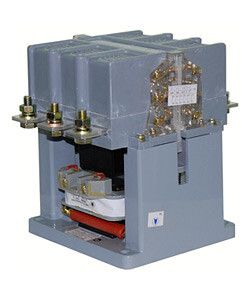

Пускатель электромагнитный ПМ 12-500100-ЭК УХЛ4 В 220В/50Гц 4з+2р 500А нереверсивный без реле IP00 Электротехник ET516459

Магнитный пускатель Электротехник ПМ12-500100 УХЛ4 В предназначен для удалённого запуска, остановки и защиты трёхфазных двигателей с короткозамкнутым ротором. Этот пускатель работает в сетях переменного тока 220 В и рассчитан на ток до 500 А, что делает его подходящим для тяжёлых промышленных условий.

Назначение и область применения

Магнитный пускатель Электротехник ПМ12-500100 УХЛ4 В используется для дистанционного управления трёхфазными асинхронными двигателями в стационарных установках. Подходит для оборудования с мощностью до 205 кВт - например, насосов, компрессоров, конвейеров, вентиляторов и других механизмов в машиностроении, энергетике и пищевой промышленности. Без теплового реле он выполняет функции коммутации, но не обеспечивает защиту от перегрузки - её необходимо организовать дополнительно.

Технические характеристики

• Род тока: Переменный (AC), частота 50 Гц
• Номинальный ток: 500 А
• Напряжение управления: 220 В
• Количество полюсов: 3 (трёхфазный)
• Коммутируемая мощность: 205 кВт
• Контакты: 3 нормально открытых (НО), 3 нормально закрытых (НЗ)
• Степень защиты: IP20 - защита от предметов больше 12 мм, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - умеренные и холодные регионы, допустимый диапазон температур от –40 C до +45 C
• Подключение: Винтовые зажимы
• Способ монтажа: На DIN-рейку или монтажную плату

Совместимость и монтаж

Магнитный пускатель Электротехник ПМ12-500100 УХЛ4 В совместим со всеми стандартными DIN-рейками типа TS35. Для правильной установки требуется свободное место вокруг корпуса для теплоотвода - минимум 10 мм с боков и сверху. Кабельные входы должны иметь сечение, соответствующее току 500 А - обычно это медные жилы 95–185 мм2. Обязательно проверьте соответствие напряжения катушки (220 В AC) вашей системе управления. Монтаж без реле требует внешнего термореле или другого средства защиты от перегрева.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ для промышленных электрооборудования. Компоненты проходят тестирование на механическую прочность, долговечность и безопасность работы в условиях повышенной влажности и колебаний температуры. Однако степень защиты IP20 исключает использование в сырых, пыльных или открытых помещениях без дополнительной оболочки или шкафа.

Преимущества

• Высокая надёжность благодаря проверенной конструкции серии ПМ12 - десятки лет используются в промышленности РФ и СНГ
• Большой ресурс коммутации - выдерживает множество циклов включения и отключения даже при частых пусках
• Широкая совместимость с контактными приставками - можно легко расширить количество вспомогательных контактов
• Простота замены и обслуживания - все элементы доступны и стандартизированы
• Обеспеченная нагрузочная способность по классам АС-1 и АС-3 - оптимальна для двигателей и нагревательных нагрузок

Ограничения применения

• Не имеет встроенного теплового реле - нельзя использовать там, где нужна защита от перегрузки или обрыва фазы без внешних устройств
• Защита IP20 не позволяет применять в условиях сырости, пыли, осадков или на открытом воздухе
• Не подходит для реверсивных схем - только нереверсивное управление
• Требуется соблюдение минимальных интервалов между другими аппаратами для эффективного охлаждения
• Не рекомендован для частых пусков более 60 раз в час без учёта теплового состояния двигателя

Примеры использования

• Автоматизация системы водоснабжения - управление крупным насосом через кнопочные пункты
• Производственный конвейер - включение/остановка линии по сигналу PLC
• Вентиляция в цеху - контроль мощного вентилятора с дистанционным управлением
• Компрессорная установка - пуск устройства после достижения давления в контуре

Практические советы

• Выбирая этот пускатель, обязательно убедитесь, что сечение провода соответствует 500 А - недостаточно большое сечение вызывает перегрев и выход из строя
• Если система требует защиты от перегрузки - используйте параллельно термореле серии ТР или аналогичное устройство
• Проверяйте наличие напряжения 220 В на катушке перед первым включением - неверное питание повредит магнитную систему
• При использовании в холодном помещении (+45 C макс.) следите, чтобы конденсат не попадал на контакты - возможно образование оксидов
• При сборке схемы учитывайте, что контакты НО и НЗ расположены на стороне управления - они не работают с основной нагрузкой
