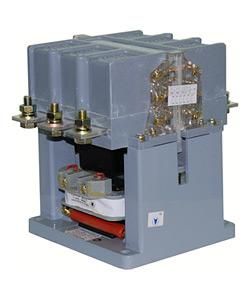

Пускатель ПМ12-500100 УХЛ4 В 500А кат. 380В AC 4НО+2НЗ IP00 без реле Электротехник ET516460

Пускатель электромагнитный ПМ12-500100 УХЛ4 В, 380В/50Гц, 4з+2р, 500А, нереверсивный, без реле, IP00 от бренда Электротехник - это промышленный магнитный пускатель для дистанционного включения и отключения силовой нагрузки до 500 А, рассчитанный на работу в жестких условиях эксплуатации. Подходит для сборки щитового оборудования, где требуется надежная коммутация крупных двигателей и других потребителей.

Назначение и область применения

Пускатель электромагнитный ПМ12-500100 предназначен для удаленного включения и выключения электрических цепей переменного тока с частотой 50 Гц. Он работает под нагрузкой до 660 В и используется там, где нужна частая коммутация мощных устройств:

• промышленные электродвигатели - насосы, вентиляторы, компрессоры, эскалаторы, краны;
• системы нагрева - тепловые завесы, печи, термические установки;
• осветительные системы и устройства автоматического ввода резерва (АВР);
• станки, конвейеры, оборудование легкой, пищевой, металлургической и горнорудной промышленности.

Не содержит встроенного теплового реле - для защиты двигателя необходимо устанавливать его отдельно. Применяется в составе щитов: ЩОТ, УКРМ, АВР, ЩР, ЩУР, ПР и других типов промышленных распределительных устройств.

Технические характеристики

• Напряжение питания катушки: 380 В переменного тока (AC), 50 Гц - совместим с сетями среднего напряжения в промышленных объектах.
• Номинальный ток главных контактов: 500 А - поддерживает длительную работу с большими токами, подходящий для мощных двигателей и тяжелых технологических процессов.
• Конфигурация вспомогательных контактов: 4 нормально открытых (НО) + 2 нормально замкнутых (НЗ) - позволяют передавать сигналы управления в другие части схемы (например, в PLC, сигнализацию, индикацию состояния).
• Исполнение: нереверсивное - не поддерживает изменение направления вращения ; требует внешней схемы реверса, если она необходима.
• Степень защиты: IP00 - полностью открыта, без корпуса; не защищена ни от пыли, ни от воды. Монтаж допускается только внутри герметичных щитов или помещений с контролируемой средой.
• Способ монтажа: на монтажную плату - крепится через болты или специальные кронштейны на металлическом основании, не имеет DIN-рейки.
• Тип тока: переменный (AC) - не постоянный ток.
• Категория применения: AC-1 (резистивные нагрузки), AC-3 (индуктивные нагрузки - двигатели) - оптимизирован для запуска и остановки асинхронных .

Совместимость и монтаж

Пускатель электромагнитный ПМ12-500100 не оборудован DIN-рейкой - он монтируется исключительно на монтажную плиту или раму. Для правильной установки важно соблюдать следующие условия:

• Площадка должна быть прочной, не деформирующейся под весом аппарата и вибрацией.
• Подключение проводов осуществляется к верхним и нижним зажимам - максимальное сечение кабеля зависит от типа соединения, рекомендуются медные многожильные провода сечением до 95–120 мм2.
• Вспомогательные контакты доступны для подключения контрольных цепей - используются для индикации работы, блокировок, связи с автоматическими системами.
• При использовании нескольких пускателей в одном щите - сохраняйте минимальный зазор между ними для теплоотвода, особенно при работе на предельном токе.

Безопасность и стандарты

Пускатель электромагнитный ПМ12-500100 соответствует требованиям ГОСТ для промышленных электрооборудования. Серия ПМ12 прошла проверку на долговечность, ударопрочность и устойчивость к перегрузкам. Однако из-за степени защиты IP00 использование вне закрытого щита противоречит нормам безопасности - риск поражения током и повреждения контактов повышен.

Преимущества

• Высокая коммутационная износостойкость - рассчитан на большое количество циклов включения/выключения даже при интенсивной эксплуатации.
• Широко распространённая и проверенная модель - легко найти аналоги, запчасти и сервисную поддержку в РФ и СНГ.
• Простая механическая конструкция - минимум отказов, ремонтопригодность, отсутствие сложной электроники.
• Готовый набор вспомогательных контактов - снижает необходимость в дополнительных модулях при создании схем управления.
• Поддержка классов нагрузки AC-1 и AC-3 - идеальный выбор для стандартных промышленных применений.

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита и степень защиты выше IP00.
• Не подходит для наружной установки - чувствителен к пыли, влаге, температурным колебаниям.
• Не имеет встроенной тепловой защиты - обязательна установка отдельного теплового реле при управлении двигателями.
• Не поддерживает реверс - для изменения направления вращения требуется два пускателя и блокировка.
• Требуется качественный монтаж на жесткую поверхность - вибрации могут вызвать ослабление контактов.

Примеры использования

• Щит АВР на предприятии: один ПМ12-500100 управляет питанием основного насоса, второй - резервного.
• Цех по производству продуктов: три пускателя ПМ12-500100 включают вентиляторы кондиционирования воздуха в холодильной камере.
• Производственный участок: пускатель управляет большим станком с асинхронным двигателем 380 В / 400 кВт.
• Система освещения на площадке: пускатель включает массив светодиодных светильников после аварийного отключения.

Практические советы

• Выбирая ПМ12-500100, всегда проверяйте соответствие номинального тока нагрузки - 500 А - реальному значению потребителя. Перегрузка снизит срок службы.
• При монтаже используйте антивибрационные прокладки - особенно важны при установке рядом с работающими машинами.
• Для удобства обслуживания пометьте все вспомогательные контакты: какие из них замыкаются при включении, какие размыкаются.
• Не забывайте про периодическую проверку контактов - окисление и подгорание возникают быстрее при частых включениях и высоких токах.
• Если проект предусматривает реверс - выбирайте пару таких пускателей с механической блокировкой, чтобы избежать КЗ.
• При заказе учтите, что этот пускатель - часть серии ПМ12. Все остальные модели этой серии имеют схожую конструкцию - можно менять контакты, катушки, приставки, сохранив место монтажа.
