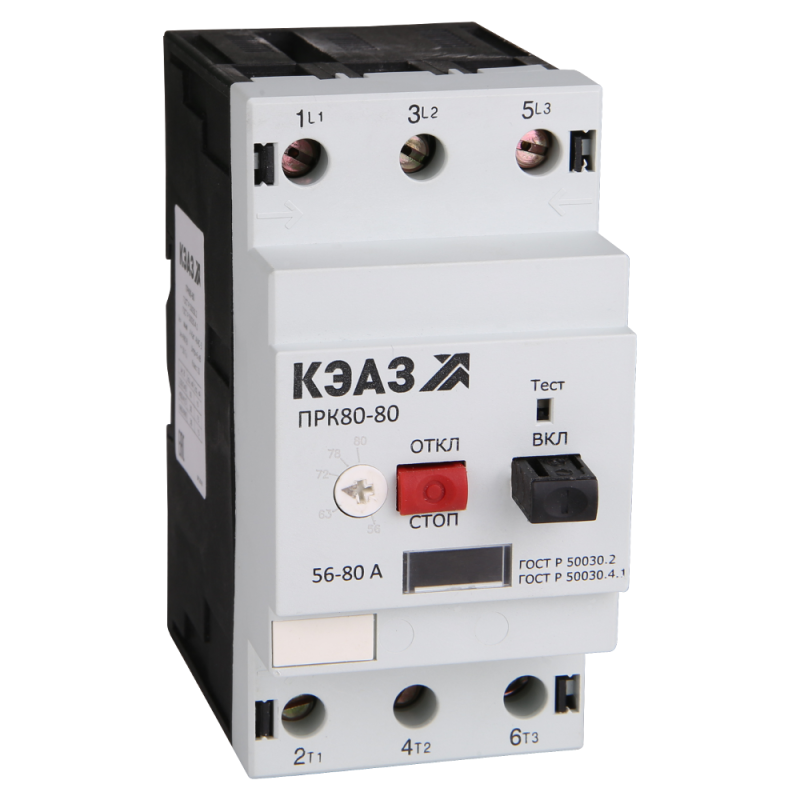

Пускатель ПРК80-80 | 269962 КЭАЗ

Пускатель ПРК80-80 от КЭАЗ - это трёхполюсный автоматический выключатель с термомагнитной защитой, предназначенный для управления и защиты электродвигателей переменного тока. Артикул 269962 относится к серии ПРК и обеспечивает надёжную работу при номинальном токе 80 А, напряжении до 690 В и частоте 50/60 Гц.

Назначение и область применения

Пускатель ПРК80-80 используется для безопасного запуска, остановки и защиты электродвигателей от перегрузок и коротких замыканий. Подходит для установки в системах управления промышленным оборудованием: насосами, вентиляторами, конвейерами, компрессорами и станками с асинхронными двигателями мощностью до 45 кВт.

Технические характеристики

• Род тока: переменный (AC)
• Номинальное напряжение: 690 В
• Номинальный ток: 80 А
• Количество полюсов: 3
• Отключающая способность: 30 кА
• Номинальная мощность (AC-3): 45 кВт
• Диапазон регулировки тепловой защиты: 56–80 А
• Уставка магнитного расцепителя: 1120 А
• Частота: 50/60 Гц
• Степень защиты: IP20 (защита от прикосновений и ограниченная защита от пыли)
• Диапазон рабочих температур: от -20 C до +60 C
• Количество нормально открытых контактов: 3
• Тип присоединения: винтовые зажимы
• Способ монтажа: на DIN-рейку
• Тип элемента управления: кнопка нажимная
• Защита от перегрева: да (биметаллический тепловой расцепитель)
• Конструкция: встраиваемое устройство
• Нормативные документы: ГОСТ Р 50030.2, ГОСТ Р 50030.4.1

Совместимость и монтаж

Пускатель ПРК80-80 совместим со стандартной DIN-рейкой шириной 35 мм. Установка осуществляется путём фиксации на рейке с помощью защёлки - никаких дополнительных креплений не требуется. Для подключения проводов используются винтовые зажимы, рассчитанные на сечения до 25 мм2. Монтаж возможен как на щитовые панели, так и внутри распределительных шкафов. Обязательно соблюдайте доступ к кнопкам управления и возможность проверки состояния устройства.

Безопасность и стандарты

Пускатель ПРК80-80 соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 50030.4.1, которые определяют правила безопасности для аппаратов управления электродвигателями. Комбинированная термомагнитная система расцепления гарантирует селективное отключение: тепловой расцепитель реагирует на длительные перегрузки, магнитный - на внезапные скачки тока (короткое замыкание). Защита от перегрева активируется автоматически и требует ручного сброса после остывания.

Преимущества

• Высокая отключающая способность (30 кА) - обеспечивает безопасность даже при серьёзных аварийных режимах.
• Широкий диапазон регулировки тепловой защиты (56–80 А) - позволяет точно адаптировать порог срабатывания под конкретный двигатель.
• Компактные габариты - экономят место в шкафах, особенно важны при плотной компоновке оборудования.
• Интегрированная кнопка управления - исключает необходимость внешних пусковых устройств в базовой конфигурации.
• Поддержка двух типов монтажа - DIN-рейка и панель - повышает универсальность применения.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 не обеспечивает герметичность.
• Запрещено использовать вне диапазона температур (-20…+60 C); при более низких температурах возможно снижение чувствительности теплового расцепителя.
• Не является средством изоляционного отключения - для обслуживания необходимо применять отдельный рубильник или разъединитель.
• Максимальная мощность 45 кВт - не подходит для двигателей выше этого значения, даже при токе ниже 80 А.

Примеры использования

• Управление трехфазным насосом мощностью 37 кВт в системе водоснабжения.
• Защита конвейера на пищевом производстве с двигателем 45 кВт.
• Коммутирующее устройство для вентилятора в HVAC-системе с током потребления 75 А.
• Щитовая защита для компрессора в цехе с частыми пусками и высокими импульсными нагрузками.

Практические советы

• При выборе пускателя ПРК80-80 убедитесь, что номинальный ток двигателя попадает в диапазон 56–80 А; если он близок к нижней границе, используйте минимальную уставку для точной защиты.
• После срабатывания магнитного расцепителя - всегда проверьте причину КЗ перед повторным включением.
• После срабатывания теплового расцепителя дождитесь полного остывания - принудительное включение до восстановления может вызвать повторное отключение или повреждение.
• Для удобства обслуживания рекомендуется устанавливать рядом с пускателем сигнальные лампы или индикацию положения контактов.
• Проверяйте затяжку винтовых зажимов через 1–2 месяца после первого включения - при нагреве контактные поверхности могут немного ослабнуть.
