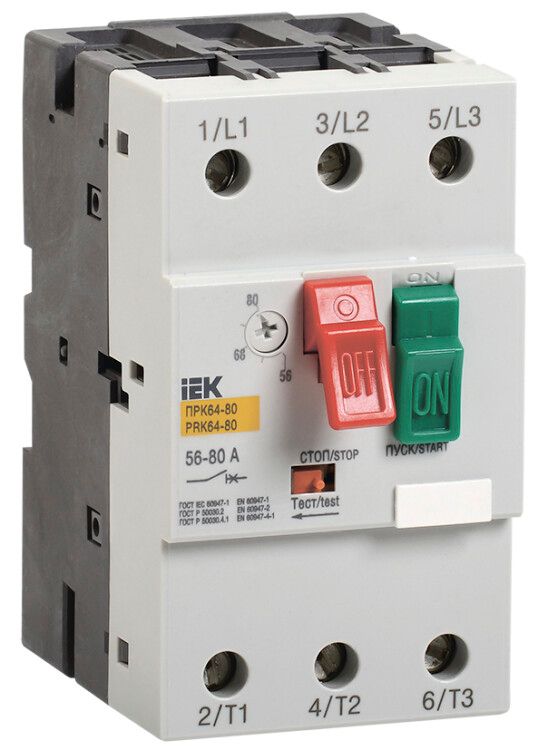

Выключатель защиты двигателя ПРК64-80 In=80A Ir=56-80A Ue 660В ИЭК - DMS22-80 IEK

Пускатель ручной кнопочный ПРК64-80 In=80A Ir=56-80A Ue 660В от бренда IEK - это комбинированный аппарат, совмещающий функции автоматического выключателя защиты электродвигателя и ручного пускателя. Он предназначен для безопасного запуска, остановки и защиты двигателей в промышленных и бытовых системах, обеспечивает надежную работу при нагрузках до 80 А и рассчитан на долгий срок службы - 10 лет.

Назначение и область применения

Пускатель ручной кнопочный ПРК64-80 In=80A Ir=56-80A Ue 660В используется для управления и защиты трёхфазных асинхронных электродвигателей. Обеспечивает защиту от:

• перегрузки (при превышении тока выше установленной уставки);
• короткого замыкания (с помощью магнитного расцепителя);
• обнуления одной или двух фаз (защита от неполнофазного режима).

Подходит для применения в промышленности, сельском хозяйстве, строительстве, а также в системах автоматики зданий - например, для управления насосами, вентиляторами, конвейерами, компрессорами. Категория применения - АС-3, что соответствует частому пуску и остановке двигателей под нагрузкой.

Технические характеристики

• Номинальный ток (In): 80 А - максимальный постоянный ток, который аппарат может проводить без повреждений.
• Диапазон настройки тепловой защиты (Ir): 56–80 А - можно точно подстроить порог срабатывания под реальную нагрузку двигателя.
• Номинальное напряжение (Ue): 660 В - работает в сетях до этой величины, включая промышленные 380/660 В.
• Магнитный расцепитель: срабатывает при токе 960 А - защищает от коротких замыканий.
• Отключающая способность: 15 кА - способен безопасно отключить цепь даже при крупном КЗ.
• Количество полюсов: 3 - для трёхфазных сетей.
• Система расцепления: термомагнитная - сочетание тепловой (для перегрузок) и магнитной (для КЗ) защиты.
• Класс защиты от перегрева: 10А - время срабатывания при перегрузке соответствует стандартному графику для двигателей.
• Потери мощности: 3 Вт - минимальные потери энергии при работе.
• Частота: 50 Гц - оптимизирован для сети в России и странах СНГ.
• Степень защиты IP20: предохраняет от контакта с внутренними деталями пальцами и предметами >12,5 мм, но не защищён от воды и пыли - требует установки в закрытые щиты.
• Климатическое исполнение УХЛ3.1: рассчитан на работу в помещениях с умеренным и холодным климатом, без конденсации влаги.
• Диапазон температур: от –25 C до +40 C - не рекомендуется использовать вне этого интервала.
• Механическая износостойкость: 10 000 циклов - выдерживает ежедневные пуски и остановки в течение многих лет.

Совместимость и монтаж

Пускатель ручной кнопочный ПРК64-80 In=80A Ir=56-80A Ue 660В монтируется на DIN-рейку шириной 35 мм - стандарт для промышленных шкафов. Подключение силовых проводов осуществляется через винтовые зажимы - требуется правильное затягивание с соблюдением усилия, чтобы избежать нагрева контактов.

Не имеет встроенного механизма для кабельного ввода - кабели заводятся в корпус со стороны, предусмотренной конструкцией. Для удобства обслуживания рекомендуется оставить свободное пространство перед аппаратом - он не является модульным и не допускает установки рядом с другими устройствами без зазора.

При подключении важно проверить соответствие сечения кабеля: для 80 А - минимум 16 мм2 медного провода (по таблицам ПУЭ). Нулевой провод не подключается к этому устройству - оно управляет только фазами.

Безопасность и стандарты

Пускатель ручной кнопочный ПРК64-80 In=80A Ir=56-80A Ue 660В соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Защита от перегрева и обрыва фазы выполнена в соответствии с нормами безопасности для оборудования класса 10А. Конструкция исключает случайное включение - кнопки имеют механическую блокировку и фиксируют положение “ПУСК” и “СТОП”.

Преимущества

• Объединяет две функции - пускатель и автомат защиты - снижает количество элементов в щите.
• Настройка тока защиты в диапазоне 56–80 А позволяет точно адаптировать защиту под конкретный двигатель.
• Защита от обрыва фазы предотвращает выход двигателя из строя при аварийном отключении одной фазы.
• Высокая механическая износостойкость - 10 000 циклов - делает его подходящим для частого использования.
• Фиксированная установка и DIN-монтаж обеспечивают прочное и компактное размещение в шкафу.

Ограничения применения

• Степень защиты IP20 - нельзя устанавливать во влажных, пыльных или открытых помещениях; обязательно использование в закрытых электрощитах.
• Работает только при температуре от –25 C до +40 C - не подходит для уличных или неотапливаемых объектов зимой.
• Не имеет встроенных контактов для сигнализации или дистанционного управления - для этих задач нужны внешние устройства (например, вспомогательные контакты или реле).
• Не предназначен для управления двигателями с высокими пусковыми токами свыше 960 А - возможны ложные срабатывания.
• Требует точной настройки уставки Ir - неверная установка может привести к ложному отключению или недостаточной защите.

Примеры использования

• Управление насосом водоснабжения в многоэтажном доме - пуск и защита от перегрузки при засоре.
• Конвейер на пищевом производстве - частый пуск/остановка, защита от обрыва фазы.
• Вентилятор в промышленном помещении - работа в условиях колебаний напряжения и температуры.
• Компрессор в мастерской - защита от длительной перегрузки при повышенной нагрузке.

Практические советы

• Перед установкой проверьте номинальный ток двигателя - уставка Ir должна быть равна или чуть выше (не более чем на 10%) значения тока двигателя.
• При использовании в условиях низких температур (близко к –25 C) убедитесь, что щит прогрет - резкий перепад может вызвать конденсацию внутри аппарата.
• Проверяйте контактные группы каждые 6–12 месяцев - особенно при частом использовании - окисление может увеличить сопротивление и вызвать перегрев.
• Не используйте этот пускатель вместо рубильника - он не предназначен для частого отключения под нагрузкой без пусковой кнопки.
• При замене старого пускателя - убедитесь, что новый ПРК64-80 In=80A Ir=56-80A Ue 660В имеет те же габариты и тип крепления - совместим с большинством существующих щитов.
