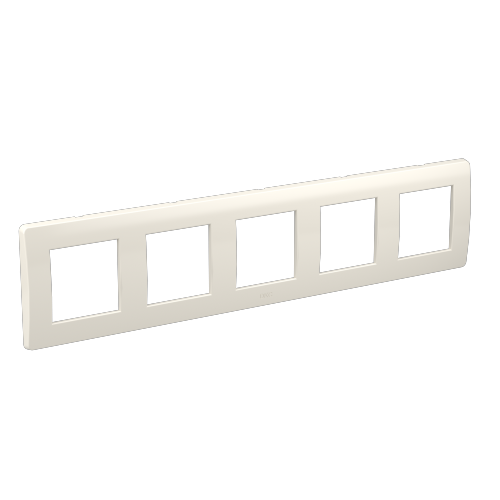

Рамка на 2+2+2+2+2 модуля (5-местная). белая. RAL9010 | 75015W DKC ДКС

Рамка декоративная 5-местная 10 модулей белая RAL9010 от DKC - элемент системы Brava для скрытой установки электроустановочных изделий в стеновые коробки. Подходит для организации компактных и аккуратных точек управления в жилых и офисных помещениях.

Назначение и область применения

Рамка декоративная 5-местная 10 модулей белая RAL9010 используется исключительно в составе системы Brava от DKC. Она служит внешним декоративным элементом, закрывающим каркас и электроустановочные устройства (ЭУИ), установленные внутри стеновой коробки. Применяется там, где требуется скрытая проводка и единый стиль оформления: квартиры, офисы, медицинские учреждения, общественные зоны.

Технические характеристики

• Количество постов: 5
• Количество модулей: 10 (распределены как 2+2+2+2+2)
• Количество отсеков: 10
• Цвет: белый RAL9010
• Габаритные размеры: 50 × 371 × 50 мм
• Материал: пластик
• Поверхность: глянцевая, лакированная
• Степень защиты IP20: защита от доступа пальцами, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Наличие откидной крышки: да - позволяет получить доступ к внутреннему каркасу без демонтажа рамки
• Поверхность для надписи: да - можно нанести этикетки или маркировку
• Застёжка: защелкивание на каркасе
• Прозрачность: да - позволяет видеть положение механизмов внутри
• Содержание галогенов: нет - соответствует экологическим требованиям

Совместимость и монтаж

Рамка совместима только с каркасами и коробками системы Brava. Монтируется после установки каркаса в подрозетник и фиксации ЭУИ.

Требования к коробке:

• Диаметр: 65–68 мм
• Глубина: минимум 40 мм
• Межосевое расстояние между отверстиями: 71 мм

Правила монтажа:

• Фиксируется путём защелкивания на каркасе - усилие минимальное, без инструментов
• Может устанавливаться как горизонтально, так и вертикально
• При горизонтальной ориентации расстояние между винтами каркаса - 55 мм
• При вертикальной ориентации - 60 мм
• Не требует сверления стены - всё крепится через каркас

Безопасность и стандарты

• Степень защиты IP20 - не предназначена для влажных помещений, открытых площадок или мест с риском брызг
• Климатическое исполнение УХЛ4 - подходит для отапливаемых помещений с нормальной влажностью
• Отсутствие галогенов - безопасна при возгорании, не выделяет токсичных паров

Преимущества

• Глянцевая лакированная поверхность легко моется и сохраняет внешний вид долгое время
• Откидная крышка обеспечивает быстрый доступ к внутренней части без снятия всей рамки
• Поверхность для надписей позволяет маркировать каждый модуль - удобно для сложных систем
• Прозрачная конструкция позволяет контролировать состояние механизма без вскрытия
• Единая система Brava гарантирует совместимость всех компонентов - снижает риск ошибок при сборке

Ограничения применения

• Не применяется вне системы Brava - несовместима с другими брендами или типами коробок
• IP20 не допускает установку в ванных комнатах, кухнях с высокой влажностью, на улице
• Не подходит для установки в тонкие или поврежденные стены - требует прочной коробки с глубиной ≥40 мм
• Отсутствие перегородки внутри - все модули находятся в одном общем пространстве, что требует аккуратной прокладки проводов

Примеры использования

• Управление освещением в спальне - 5 модулей под выключатели
• Комплексная панель в офисе: розетки, USB-порты, сетевой фильтр, кнопки управления
• Аудиосистема в домашнем кинотеатре - управление питанием, регуляторы громкости, входы HDMI
• Система безопасности - кнопки тревоги, индикация состояния, интерком

Практические советы

• Перед монтажом проверьте диаметр и глубину коробки - даже небольшое отклонение (например, 69 мм вместо 68 мм) может помешать установке
• Не используйте силу при защелкивании - если рамка не фиксируется, проверьте правильность установки каркаса
• Для маркировки используйте специальные этикетки - обычные бумажные могут со временем отклеиться из-за глянца
• При замене одного модуля достаточно открыть крышку - не надо снимать всю рамку
• Чистите поверхность мягкой тканью без абразивов - лакированный слой царапается легко
