Рамка одинарная Modul45 (с полем д/маркировки.,горизонт.,84x84 мм,белый) (AR45-BF1 RW) | 6119332 OBO Bettermann

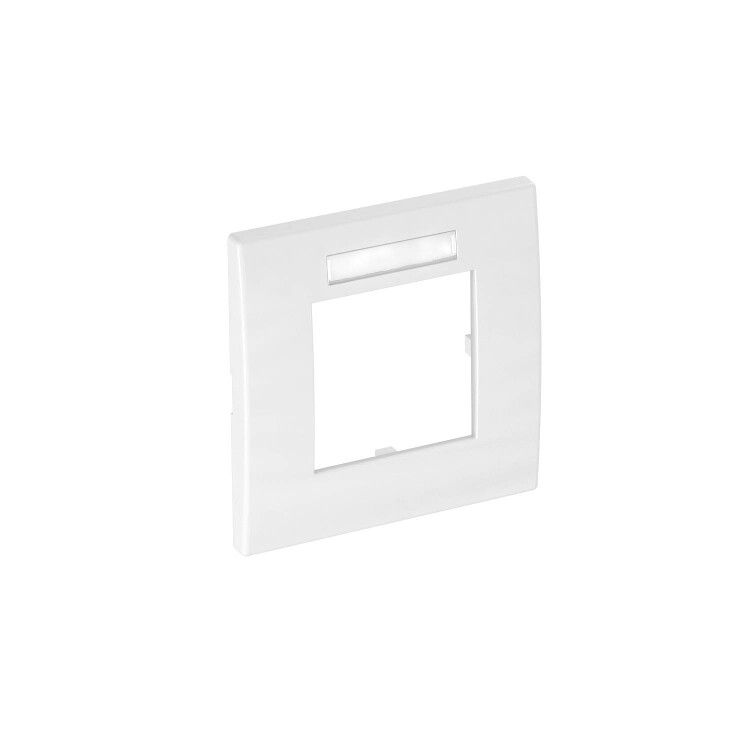

Рамка одинарная Modul45 с полем для маркировки, горизонтальная, 84x84 мм, белая (артикул AR45-BF1 RW, бренд OBO BETTERMANN) - это накладная монтажная рамка для фиксации одиночных устройств в системе Modul45. Подходит для установки в кабель-каналы и монтажные коробки, обеспечивает удобную маркировку и защищает место крепления устройства.

Назначение и область применения

Рамка одинарная Modul45 с полем для маркировки предназначена для крепления одиночных электроустановочных изделий - например, кнопок, переключателей, индикаторов - внутри монтажных коробок. Она используется там, где требуется четкая визуальная идентификация оборудования. Применяется в распределительных щитах, на станках, в автоматизированных линиях и других объектах с внутренней проводкой. Материал и степень защиты IP20 делают её подходящей для сухих помещений с умеренной запыленностью.

Технические характеристики

• Размеры рамки: 84 × 84 мм
• Установочное отверстие: 45 × 45 мм (стандарт для модулей Modul45)
• Количество модулей: 2 (возможно использование одного из них)
• Ориентация: Горизонтальная
• Цвет: Белый (RAL 9010), матовая поверхность
• Материал: Поликарбонат, без галогенов
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов >12,5 мм, но не от воды
• Тип крепления: Безвинтовое зажимное - фиксируется за счет упругих защелок
• Способ монтажа: Накладной - устанавливается сверху на коробку, не требует врезки
• Поле для маркировки: Да - плоская поверхность для наклеивания этикеток или маркировки

Совместимость и монтаж

Рамка совместима с монтажными коробками серии 71GD8-2 и другими элементами системы Modul45. Устанавливается путём вставки в подготовленный проем коробки до характерного щелчка - защелки фиксируют рамку без инструментов. Для монтажа необходимо предварительно вырезать отверстие 45×45 мм в стенке коробки. Рамка не требует сверления или болтов, что ускоряет сборку. Также подходит для установки в кабель-каналах с соответствующими размерами.

Безопасность и стандарты

Изготовлена из поликарбоната без галогенов - материал не выделяет токсичных веществ при нагреве, соответствует требованиям безопасности для электротехнических компонентов. Степень защиты IP20 гарантирует безопасность при работе в помещениях, исключает случайный контакт с токоведущими частями через переднюю панель. Соответствует нормам EN 60670-1 для электроустановочных изделий.

Преимущества

• Быстрый монтаж благодаря безвинтовому зажимному креплению
• Чётко очерченное поле для маркировки - легко определить функцию устройства
• Матовая поверхность снижает блики и улучшает читаемость этикеток
• Совместимость со всей серией Modul45 - можно комбинировать с другими элементами
• Устойчив к механическим воздействиям - прочный поликарбонат не трескается при правильном монтаже

Ограничения применения

• Не предназначен для открытой установки - IP20 не защищает от влаги, пыли и агрессивных сред
• Не подходит для монтажа вне кабель-каналов или коробок - требует жесткой основы
• Запрещено использовать в условиях повышенной температуры выше +60 C
• Не рекомендуется применять в местах с постоянным контактом с химическими растворителями

Примеры использования

• Фиксация кнопки старта/стоп на станке в шкафу управления
• Установка сигнальной лампы в распределительном щите
• Маркировка реле или терморегулятора в кабель-канале на производстве
• Обустройство пульта управления в офисе или лаборатории

Практические советы

• Перед монтажом проверьте, чтобы отверстие в коробке точно соответствовало 45×45 мм - слишком маленькое отверстие повредит защелки
• Для маркировки используйте этикетки на основе полиэстера - они лучше держатся на матовой поверхности, чем обычные бумажные
• Не применяйте клей или краску на поле для маркировки - это может испортить внешний вид и затруднить замену информации
• Если рамка установлена в кабель-канал, убедитесь, что он имеет достаточную глубину для свободного закрывания крышки
• Артикул AR45-BF1 RW - это именно горизонтальная версия; вертикальная модель отличается ориентацией и не взаимозаменяема
