Рамка одинарная Modul45 (универс.,84x84 мм,белый) (AR45-F1 RW) | 6119322 OBO Bettermann

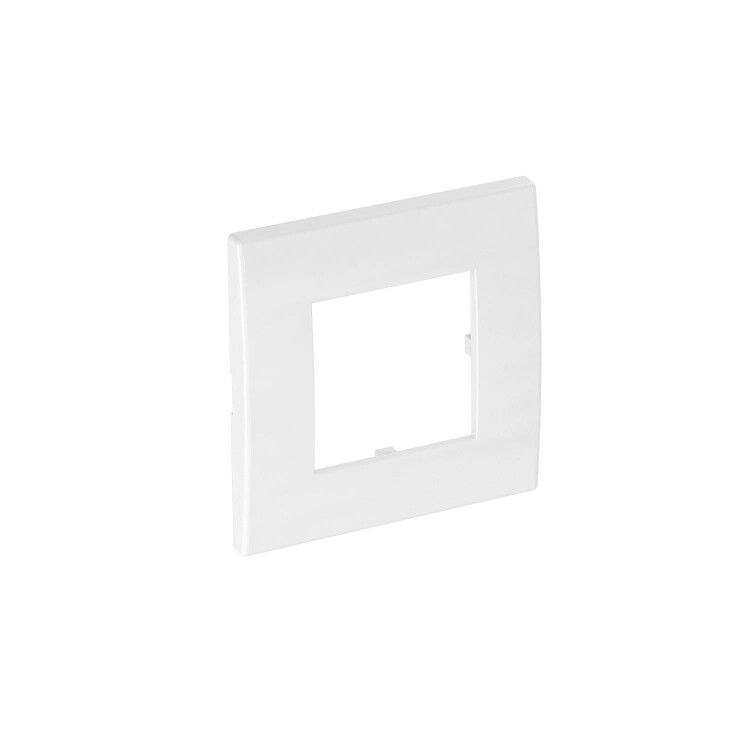

Рамка одинарная Modul45 универсальная 84x84 мм белая - это компактная монтажная рамка из поликарбоната для фиксации электроустановочных изделий в системе OBO Bettermann Modul45. Артикул AR45-F1 RW обеспечивает надежную посадку в стандартные монтажные коробки, подходящую как для профессионального монтажа, так и для ремонта в существующих сетях.

Назначение и область применения

Рамка одинарная Modul45 универсальная 84x84 мм белая предназначена для установки внутри монтажных коробок типа 71GD8-2. Она служит основой для крепления одиночных устройств - выключателей, розеток, термостатов или других элементов системы Modul45. Подходит для внутренней проводки в жилых, офисных и промышленных помещениях. Материал не содержит галогенов, что делает её безопасной при возможном нагреве или возгорании.

Технические характеристики

• Габариты рамки: 84×84 мм
• Монтажный размер модуля: 45×45×45 мм
• Количество модулей: 2
• Количество постов: 1
• Цвет: белый (RAL 9010), матовая поверхность
• Материал: поликарбонат, безгалогенный состав
• Степень защиты IP20 - защита от доступа пальцев и твердых предметов >12,5 мм, но не от воды
• Оrientация монтажа: горизонтальная и вертикальная
• Тип крепления: безвинтовое зажимное
• Способ монтажа: накладной на стену или в коробку
• Поверхность: необработанная, без дополнительного покрытия

Совместимость и монтаж

Рамка совместима исключительно с монтажными коробками 71GD8-2. Устанавливается путём защёлкивания передней части в корпус - никаких винтов или инструментов не требуется. Благодаря безвинтовому механизму монтаж занимает меньше времени, особенно при замене устройств. Подходит для установки в кабель-каналах - можно использовать как часть закрытой системы проводки. Обратите внимание: рамка не имеет поля для надписей - не предназначена для маркировки.

Безопасность и стандарты

Изготовлена из самозагасающего поликарбоната, соответствует требованиям безопасности для электромонтажа в сухих помещениях. Степень защиты IP20 гарантирует защиту от случайного контакта с токоведущими частями, но не допускает использование во влажных средах, на улице или в местах с риском брызг воды. Соответствует нормам для внутренних электроустановок в соответствии с ГОСТ Р 50030.2 и IEC 60669.

Преимущества

• Универсальная ориентация - можно монтировать как горизонтально, так и вертикально без изменения конструкции
• Быстрый монтаж благодаря безвинтовому зажимному механизму
• Высокая механическая прочность материала - поликарбонат устойчив к ударным нагрузкам
• Экологичность - материал без галогенов снижает выделение токсичных веществ при перегреве
• Легко комбинируется с другими элементами системы Modul45

Ограничения применения

• Не используется вне помещений - IP20 не защищает от влаги и пыли
• Не подходит для установки в металлические или пластиковые коробки, отличные от 71GD8-2
• Не предназначен для установки двух и более устройств в одном посте - рассчитана только на один модуль
• Отсутствие маркировочного поля - нельзя нанести этикетки или надписи на лицевую сторону
• Не рекомендуется для высокотемпературных сред - рабочий температурный диапазон ограничен характеристиками поликарбоната

Примеры использования

• Фиксация однокнопочного выключателя света в квартире
• Установка розетки в офисной перегородке с кабель-каналом
• Замена старой рамки в распределительной коробке без демонтажа всей системы
• Монтаж терморегулятора в системе отопления в жилом доме

Практические советы

• Перед установкой проверьте, чтобы монтажная коробка была именно 71GD8-2 - другие модели не подойдут
• При использовании в кабель-канале убедитесь, что глубина канала достаточна для свободного защелкивания рамки
• Не используйте силу при установке - если рамка не защёлкивается легко, возможно, есть деформация или грязь в коробке
• Артикул AR45-F1 RW совпадает с номером в каталоге OBO Bettermann - сверьте его при заказе, чтобы избежать путаницы с аналогами
• Для удобства сборки можно предварительно собрать устройство (например, розетку) с рамкой до установки в коробку
