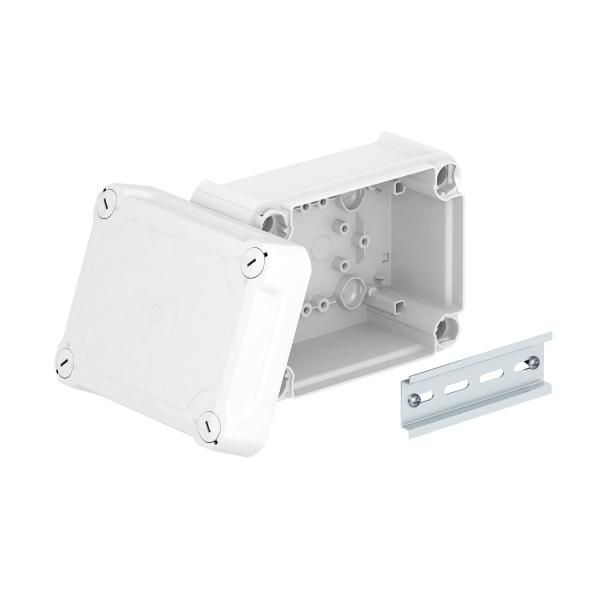

Коробка распределительная T100, 150x116x67 мм, сплош. стенка, выс. крышка. (T 100 OE HD LGR) | 2007732 OBO Bettermann

Коробка распределительная T100 150x116x67 мм, сплошная стенка, высокая крышка, серия OE HD LGR от OBO BETTERMANN - герметичный корпус из полипропилена для монтажа распределительных устройств в условиях повышенной влажности, пыли и перепадов температур. Артикул 2007732 подходит для наружной установки и промышленных объектов, требующих соответствия требованиям Росатома.

Назначение и область применения

Коробка распределительная T100 предназначена для размещения коммутационных элементов: клеммников, автоматических выключателей, реле, модульных устройств. Подходит для монтажа на фасадах зданий, в технических помещениях, на промышленных площадках, в системах управления и автоматизации. Благодаря защите IP66 и всепогодному исполнению используется вне помещений - на открытых участках, в транспортных узлах, на энергообъектах, где важна надёжность при любых погодных условиях.

Технические характеристики

• Габариты: 150×116×67 мм - оптимальный объём для компактной сборки с сохранением доступа к внутренним элементам;
• Материал: полипропилен - устойчив к коррозии, химическим воздействиям и механическим повреждениям;
• Степень защиты: IP66 - полностью герметична против пыли и мощных струй воды;
• Номинальное напряжение изоляции: 500 В - безопасно для цепей до 400 В переменного тока;
• Температурный диапазон: от -5 C до +60 C - работает в холодных регионах и жарких климатических зонах;
• Цвет: RAL 7035 (серый каменный) - сочетаем с большинством промышленных решений;
• Устойчивость к УФ-излучению - не теряет прочность и цвет при длительном воздействии солнечного света;
• Ввод кабеля: с тыльной стороны - позволяет организовать чистый и контролируемый ввод проводов;
• Крепление крышки: винтовое - обеспечивает плотное закрывание и возможность пломбирования;
• Пломбируемость: да - можно запечатывать для предотвращения несанкционированного доступа;
• Соединяемость в ряд: да - несколько коробок можно монтировать рядом без потери герметичности;
• Содержание галогенов: да - материал содержит галогены, что влияет на экологические показатели при утилизации;
• Поверхность: необработанная - без антикоррозийного или декоративного покрытия, но устойчива к внешним факторам благодаря составу полипропилена.

Совместимость и монтаж

Коробка распределительная T100 монтируется настенно-потолочно с помощью крепёжных отверстий, расположенных по углам корпуса. Для фиксации используются саморезы или анкеры подходящего типа - в зависимости от основания (бетон, металл, кирпич). Ввод кабелей осуществляется через заднюю стенку; возможна установка кабельных вводов (не входят в комплект). Коробки серии OE HD LGR совместимы друг с другом - можно собирать линейные блоки, используя соединяемость в ряд. Крышка открывается после отвинчивания четырёх болтов - удобно для обслуживания и проверки.

Безопасность и стандарты

• Соответствует требованиям ГОСТ Р 51317.1–99 (IEC 60529) по степени защиты IP66;
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023 - допущена к применению на атомных объектах;
• Внесена в Реестр промышленной продукции РФ (№ 1367/8/2023);
• Напряжение 500 В соответствует классу II по электроустановкам;
• Материал не поддерживает горение - снижает риск возгорания при аварийных ситуациях.

Преимущества

• Высокая степень герметичности - идеальна для влажных, пыльных и агрессивных сред;
• Устойчивость к УФ - не желтеет и не хрупнет на солнце, даже при многолетней эксплуатации;
• Простота монтажа - все крепления и вводы продуманы для быстрой установки;
• Пломбируемость - позволяет выполнять контроль доступа и соблюдать регламенты безопасности;
• Совместимость в ряд - легко масштабируется при необходимости увеличить количество точек учета или распределения;
• Надёжность материала - полипропилен не ржавеет, не деформируется под весом кабелей и не боится перепадов температур.

Ограничения применения

• Не предназначена для установки внутри взрывоопасных зон - отсутствует взрывозащита Ex;
• Не подходит для постоянного погружения в воду - IP66 не гарантирует долговременную герметичность при подводном положении;
• Содержание галогенов делает её менее пригодной для экологически чувствительных проектов, где требуется “halogen-free”;
• Максимальная рабочая температура +60 C - не применяется в зонах с нагревом выше этого значения (например, рядом с печами, паропроводами);
• Не имеет встроенной системы вентиляции - при больших тепловыделениях внутри может потребоваться дополнительное охлаждение.

Примеры использования

• Распределительные щиты на фасадах производственных зданий;
• Контрольные точки освещения на территории АЭС, портов, железных дорог;
• Шкафы управления насосными станциями в условиях повышенной влажности;
• Автономные пункты питания датчиков и сигнализаций на открытых участках;
• Обвязочные коробки для кабельных трасс в промышленных комплексах.

Практические советы

• Перед монтажом проверьте, чтобы вводы кабелей были правильно выбраны по диаметру - не превышайте рекомендованную величину, иначе нарушится герметичность;
• При установке нескольких коробок в ряд - используйте одинаковые направления вводов для упорядоченного прохода кабелей;
• При использовании в условиях частых перепадов температур - избегайте резких изменений влажности внутри корпуса, чтобы не образовался конденсат;
• При пломбировании - используйте одноразовые пломбы с номерами, чтобы документально фиксировать доступ;
• Артикул 2007732 и модель T100 OE HD LGR - это одна и та же продукция; при заказе указывайте оба обозначения для исключения путаницы.
