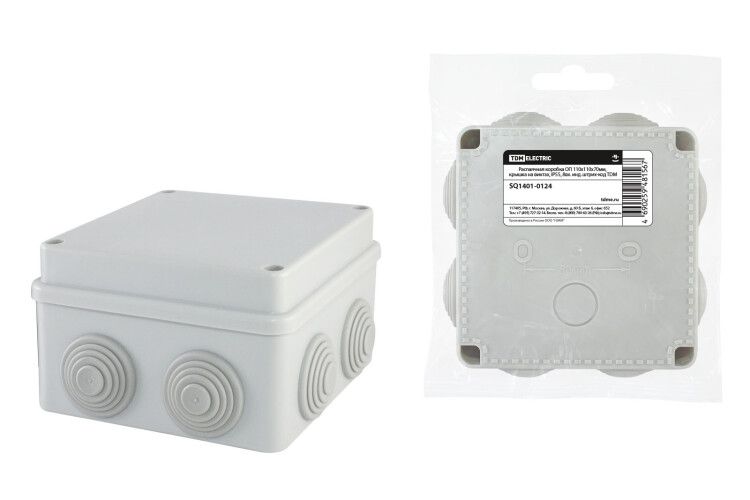

Коробка распределительная о/п 110х110х70мм, крышка на винтах, IP55, 8вх. инд. штрих-код | SQ1401-0124 TDM

Распаячная коробка TDM ELECTRIC sq1401-0124 - это надёжный корпус для распределения и соединения проводов в условиях повышенной влажности, пыли и перепадов температур. Коробка выполнена из прочного полистирола, имеет восемь гермовводов и степень защиты IP55, что делает её подходящей как для внутренней, так и для наружной установки.

Назначение и область применения

Распаячная коробка TDM ELECTRIC sq1401-0124 предназначена для безопасного соединения и распределения электрических проводов в местах ответвлений цепей. Подходит для использования в промышленных объектах, на улице, в помещениях с высокой влажностью - например, на производстве, в парковках, на фасадах зданий, в системах освещения и автоматизации.

Технические характеристики

• Габариты: 110×110×70 мм - компактный размер для ограниченного пространства
• Материал корпуса: полистирол (ПС) - устойчив к механическим нагрузкам и химическим воздействиям
• Степень защиты: IP55 - защищён от пыли (не полностью, но достаточно для большинства условий) и струй воды из любого направления
• Степень защиты NEMA 13 - предотвращает попадание масла, охлаждающей жидкости и пыли
• Количество вводов: 8 - позволяет подключить до восьми труб или гофрированных рукавов
• Тип ввода: ступенчатый мембранный сальник - обеспечивает плотное прилегание к трубам разного диаметра
• Рабочая температура: от –25 C до +40 C - работает в холодном климате и жарком помещении
• Номинальное напряжение изоляции: 230 В - рассчитана на бытовые и промышленные сети переменного тока
• Цвет: серый - невыразительный, не выгорает на солнце
• Крышка: непрозрачная, закрывается на винты - исключает случайный доступ
• Метод изготовления: литьё - однородная структура, нет сварных швов
• Способ монтажа: настенный/потолочный - крепится саморезами или дюбелями

Совместимость и монтаж

Коробка совместима с гофрированными и гладкими трубами из ПВХ, металлическими рукавами и другими типами кабельных каналов. Гермовводы адаптированы под разный внешний диаметр - можно использовать трубы от 6 до 16 мм. Для монтажа потребуются обычные отвертки и крепёж (саморезы или анкеры). Установка возможна на вертикальные и горизонтальные поверхности. Перед сборкой проверьте, чтобы все вводы были правильно затянуты - это гарантирует сохранение степени защиты IP55.

Безопасность и стандарты

Изделие соответствует требованиям IP55 и NEMA 13, что подтверждает его способность работать в сложных средах. Номинальное напряжение 230 В соответствует стандартам для однофазных сетей. Материал - полистирол - не поддерживает горение и не выделяет токсичных веществ при нормальной эксплуатации. Крышка на винтах препятствует неквалифицированному вскрытию.

Преимущества

• Высокая герметичность благодаря ступенчатым сальникам - снижает риск замыканий из-за влаги
• Устойчивость к атмосферным воздействиям - можно устанавливать вне помещений без дополнительных кожухов
• Индивидуальный штрих-код - упрощает учёт, контроль и замену на складе и в процессе обслуживания
• Жесткая конструкция - не деформируется при монтаже и эксплуатации
• Подходит как для автономного использования, так и в составе системы с трубами

Ограничения применения

• Не предназначен для установки в зонах с постоянным погружением в воду - IP55 не обеспечивает полной герметичности при длительном контакте с жидкостью
• Рабочая температура выше +40 C недопустима - материал теряет прочность, возможно деформирование
• Не рекомендовано применение в средах с агрессивными химическими реагентами - хотя полистирол устойчив, он не выдерживает растворителей и кислот
• Напряжение более 230 В не допускается - не соответствует классу изоляции
• Крышка не имеет запирающего механизма - требует дополнительного контроля доступа в охраняемых зонах

Примеры использования

• Распределительная точка для светильников на фасаде офисного здания
• Узел соединения проводов между металлорукавом и частично открытой проводкой на заводе
• Конечная точка подключения датчиков движения на улице
• Объединение нескольких групп освещения в подвале с высокой влажностью
• Переход от гофры к кабельному каналу в системе автоматизации конвейера

Практические советы

• Перед установкой протестируйте герметичность сальников - продувка или тест на давление помогут выявить слабые места
• Затягивайте винты крышки равномерно - перекос может нарушить уплотнение и снизить IP55
• Используйте только трубы с внешним диаметром до 16 мм - большие диаметры не будут герметично фиксироваться
• При монтаже на потолке предусмотрите уклон кабелей - вода не должна собираться внутри коробки
• Штрих-код удобно сканировать при инвентаризации - сохраняйте его в базе данных для быстрого поиска
• Не используйте коробку в качестве основного коммутационного устройства - она служит только для соединения и распределения, не для управления
