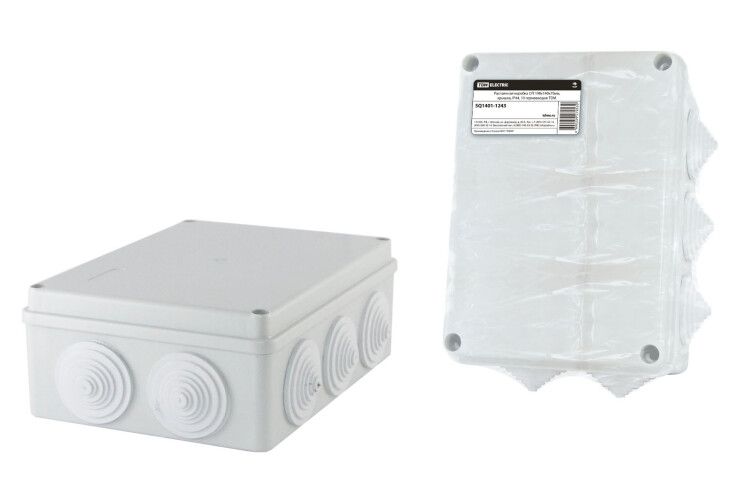

Коробка распределительная о/п 190х140х70мм, крышка, IP44, 10 гермовводов, инд. штрихкод | SQ1401-1243 TDM

Коробка распределительная открытая установка 190х140х70мм от TDM ELECTRIC (артикул sq1401-1243) предназначена для защиты точек соединения проводов и комплектующих оборудования в условиях повышенной влажности и механических нагрузок. Корпус выполнен из прочного полистирола, оснащён 10 гермовводами и крышкой с уплотнителем, что позволяет использовать её как на открытом воздухе, так и в закрытых помещениях.

Назначение и область применения

Коробка распределительная открытая установка 190х140х70мм используется для размещения и защиты внутренних элементов электрической цепи: клеммных колодок, автоматических выключателей, реле, счётчиков, индикационных табло и других малогабаритных устройств. Подходит для монтажа в местах, где требуется защита от пыли, брызг воды и случайных ударов. Применяется в промышленных объектах, на производственных линиях, в бытовой автоматизации, на фасадах зданий и в других условиях, требующих надёжной изоляции соединений.

Технические характеристики

• Габариты: 190×140×70 мм
• Материал корпуса: полистирол (ПС)
• Степень защиты: IP44 (защита от твердых частиц >1 мм и брызг воды со всех направлений); при установленном уплотнителе - до IP55
• Количество вводов: 10
• Тип вводов: ступенчатые мембранные сальники (гермовводы) - совместимы с гофрированными и гладкими трубами
• Крышка: непрозрачная, монтажная, с уплотнительным контуром
• Способ крепления: настенно-потолочное, с помощью винтов
• Цвет: серый
• Форма: прямоугольная, литая
• Рабочая температура: от -25 C до +40 C
• Номинальное напряжение изоляции: 230 В
• Степень защиты NEMA: 3 (защита от дождя, снега и образования льда)
• Поверхность: необработанная, без антикоррозийного покрытия

Совместимость и монтаж

Коробка распределительная открытая установка 190х140х70мм совместима с трубами из ПВХ, металлорукавом и другими гибкими/жесткими кабельными каналами, подходящими по внешнему диаметру к гермовводам. Для монтажа используются стандартные саморезы - они входят в комплект поставки. Крышка крепится винтовым способом, что обеспечивает плотное прилегание и возможность многократного открывания. Установка возможна на вертикальные и горизонтальные поверхности: стены, потолки, опоры, щитовые рамы. Гермовводы легко адаптируются под разный диаметр кабеля - достаточно вставить трубу и затянуть сальник.

Безопасность и стандарты

Коробка соответствует требованиям IP44 и NEMA 3, что гарантирует безопасную работу в условиях повышенной влажности и на открытом воздухе. Номинальное напряжение изоляции 230 В соответствует стандартам для слаботочных и силовых сетей бытового и легкопромышленного назначения. Материал корпуса - полистирол - не поддерживает горение и не выделяет токсичных веществ при нормальных условиях эксплуатации.

Преимущества

• Высокая герметичность благодаря ступенчатым сальникам - предотвращает попадание влаги даже при изменении диаметра подключаемой трубы
• Уплотнитель по периметру крышки увеличивает степень защиты до IP55 - важное преимущество для условий с высокой запылённостью
• Литая конструкция корпуса исключает деформацию при монтаже и снижает риск трещин
• Наличие 10 гермовводов даёт гибкость при организации входов и выходов кабелей
• Устойчивость к атмосферным воздействиям позволяет применять коробку вне помещений без дополнительной защиты

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP44 не обеспечивает защиту от струй или подтопления
• Рабочая температура ограничена +40 C - не рекомендуется для установки рядом с источниками значительного тепла (например, нагревательными элементами)
• Пластиковый корпус не рассчитан на ударные нагрузки выше среднего уровня - не применяйте в зонах с частыми механическими воздействиями
• Отсутствие специального покрытия делает материал чувствительным к длительному воздействию УФ-лучей - при длительной эксплуатации на солнце возможна потеря цвета и хрупкость
• Не подходит для установки в взрывоопасных зонах - отсутствует сертификация Ex

Примеры использования

• Размещение клеммника на фасаде здания для подключения наружного освещения
• Защита контроллера и реле на конвейере в пищевом производстве
• Подключение счётчика электроэнергии в подъездной щитовой
• Обустройство точки подключения датчиков движения на улице
• Монтаж индикационного табло в цеху с высокой влажностью

Практические советы

• Перед монтажом проверьте диаметр кабельной трубы - он должен соответствовать внутренним размерам гермовводов (обычно 8–16 мм)
• Если нужна максимальная герметизация - всегда используйте уплотнитель на крышке; без него уровень защиты снижается до IP44
• При установке на открытом воздухе выбирайте место с минимальным прямым солнечным светом - продлит срок службы корпуса
• Затягивайте винты крышки равномерно - перекос может нарушить герметичность
• Артикул sq1401-1243 имеет индивидуальный штрихкод - удобен для учёта на складе и при обслуживании
• Коробка распределительная открытая установка 190х140х70мм от TDM ELECTRIC хорошо сочетается с продукцией других производителей - совместима с большинством стандартных кабельных вводов и крепёжных элементов
