Коробка распределительная о/п 80х80х40мм, крышка, IP44, 6 вх. инд. штрихкод | SQ1401-1235 TDM

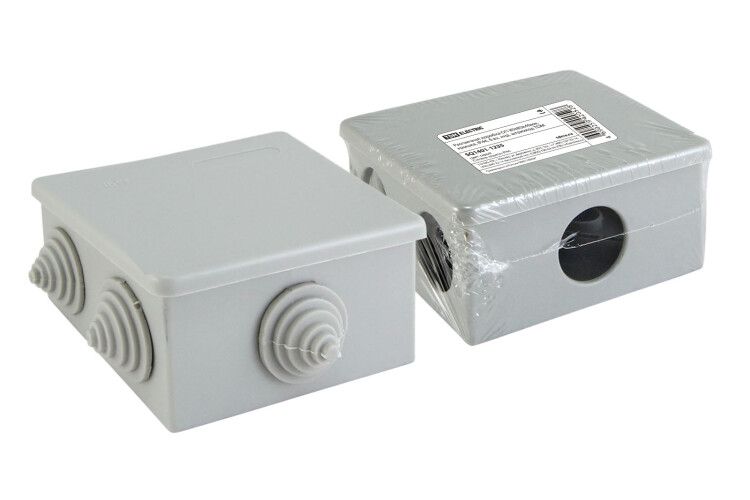

Коробка распределительная открытая установка 80х80х40мм от TDM ELECTRIC (артикул sq1401-1235) предназначена для организации точек подключения проводов в условиях повышенной влажности или на улице. Её компактный размер, степень защиты IP44 и прочный пластиковый корпус делают её удобным решением для монтажа в жилых, коммерческих и промышленных объектах.

Назначение и область применения

Коробка распределительная открытая установка 80х80х40мм используется для безопасного соединения и распределения электрических проводов внутри зданий и на открытом воздухе. Подходит для монтажа в местах, где требуется защита от брызг воды и твердых частиц - например, возле входов, в подъездах, на фасадах, в цехах с периодическим мытьём оборудования. Может применяться как автономная единица или как часть системы с ПВХ-трубами и металлорукавами.

Технические характеристики

• Габариты: 80×80×40 мм
• Материал корпуса: полистирол (ПС) - прочный, устойчивый к механическим нагрузкам
• Степень защиты: IP44 (защита от предметов больше 1 мм и брызг воды со всех сторон)
• Степень защиты NEMA 3 - устойчивость к атмосферным воздействиям, включая дождь и пыль
• Количество вводов: 6
• Тип ввода: ступенчатый мембранный сальник - обеспечивает плотное прилегание к гофрированным и гладким трубам
• Крышка: непрозрачная, монтажная, фиксируется винтами
• Номинальное напряжение изоляции: 230 В
• Рабочий температурный диапазон: от -25 C до +40 C
• Цвет: серый
• Форма: квадратная
• Изготовлена методом литья - однородная структура, без сварных швов
• Поверхность: необработанная - без антикоррозийного или декоративного покрытия

Совместимость и монтаж

Коробка распределительная открытая установка 80х80х40мм совместима с трубами любого типа - ПВХ, металлическими рукавами и гофрой. Ступенчатые сальники позволяют использовать трубы различного внешнего диаметра без дополнительных переходников. Монтаж осуществляется на стену или потолок с помощью встроенных крепёжных отверстий. Для надёжной фиксации используйте саморезы или дюбели подходящего размера. Крышка открывается после отвинчивания четырёх винтов - доступ к внутренним соединениям быстрый и не требует демонтажа всей коробки.

Безопасность и стандарты

Коробка соответствует требованиям IP44 и NEMA 3, что гарантирует безопасную работу в помещениях с высокой влажностью и на улице. Номинальное напряжение изоляции 230 В позволяет использовать её в сетях переменного тока 220–240 В. Материал - полистирол - не поддерживает горение и не выделяет токсичных веществ при нормальных условиях эксплуатации.

Преимущества

• Высокая герметизация благодаря ступенчатым сальникам - исключает попадание влаги даже при перепадах давления
• Устойчивость к атмосферным воздействиям - можно устанавливать вне помещений без дополнительной защиты
• Простота сборки: все элементы уже входят в комплект, дополнительные детали не нужны
• Литьевая конструкция - корпус цельный, без слабых мест, долговечен
• Индикатор штрихкода на корпусе - ускоряет учёт и обслуживание на объектах

Ограничения применения

• Не предназначен для установки в взрывоопасных средах - отсутствует взрывозащита
• Рабочая температура выше +40 C недопустима - материал теряет прочность
• Не рекомендуется для монтажа в местах постоянного прямого контакта с химически активными жидкостями (например, растворители, масла)
• Непрозрачная крышка затрудняет визуальный контроль состояния проводов без вскрытия
• Не имеет встроенного заземления - необходимо организовать заземление отдельно через клемму

Примеры использования

• Подключение светильника на фасаде дома
• Распределительная точка для сигнализации на улице
• Обвязка датчиков на конвейере в цеху с частым мытьём
• Точка подключения кабеля от щита к наружному оборудованию
• Запитка розетки в ванной комнате с повышенной влажностью

Практические советы

• Перед монтажом проверьте диаметр подводимой трубы - он должен соответствовать внутреннему проходу сальника (не указан, но тип “ступенчатый” предполагает универсальность)
• При закручивании винтов крышки не переусердствуйте - пластик легко треснуть
• Для длительной работы на улице лучше выбирать места с минимальным прямым солнечным освещением - снижает тепловую нагрузку
• Если используются несколько коробок, пометьте каждую - индикатор штрихкода sq1401-1235 поможет в управлении запасами и сервисном обслуживании
• При замене сальника - используйте аналогичный по размеру и материалу, чтобы сохранить класс защиты IP44
