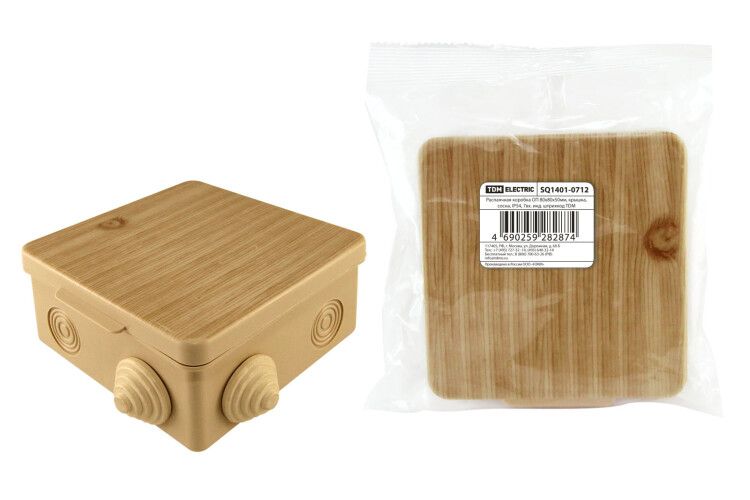

Коробка распределительная о/п 80х80х50мм, крышка, сосна, IP54, 7вх. инд. штрихкод | SQ1401-0712 TDM

Распаячная коробка TDM ELECTRIC sq1401-0712 - компактный корпус из прочного пластика с IP54 и семью вводами, предназначенный для безопасного соединения и распределения проводов в условиях повышенной влажности или на улице. Коробка совмещает функциональность с эстетикой, идеально вписывается в интерьеры из натурального дерева.

Назначение и область применения

Распаячная коробка TDM ELECTRIC sq1401-0712 используется для организации точек ответвления электропроводки в жилых и хозяйственных помещениях. Подходит для установки внутри зданий и на открытых участках - например, под навесом, на фасаде, в банях, гаражах или загородных домах с отделкой из древесины. Благодаря степени защиты IP54 и классу NEMA 3, коробка выдерживает пыль, брызги воды и перепады температур, сохраняя целостность соединений.

Технические характеристики

• Габариты: 80×80×50 мм - компактный формат для ограниченного пространства
• Материал корпуса: полипропилен (ПП) и поливинилхлорид (ПВХ) - устойчивы к коррозии и химическим воздействиям
• Степень защиты: IP54 (защита от пыли и брызг воды с любого направления)
• Класс защиты по NEMA: 3 - устойчивость к атмосферным осадкам и образованию льда
• Количество вводов: 7 - позволяет подключить несколько кабелей без дополнительных переходников
• Тип ввода: ступенчатый мембранный сальник - герметично фиксирует кабели различного диаметра
• Рабочая температура: от –25 до +40 C - подходит для холодных регионов и летней жары
• Номинальное напряжение изоляции: 230 В - рассчитана на бытовую сеть 220–240 В
• Цвет и имитация: внешний вид - «дерево» (визуальная имитация сосны, не натуральное дерево)
• Крышка: непрозрачная, монтажная, закрывается защелками - без инструментов
• Способ монтажа: настенно-потолочное крепление - крепится саморезами через отверстия в стенках
• Поверхность: необработанная - не требует окраски, но не предназначен для длительного прямого контакта с водой
• Литьевой корпус: да - однородная структура без швов, повышает надежность

Совместимость и монтаж

Распаячная коробка TDM ELECTRIC sq1401-0712 совместима с любыми кабелями до 10 мм в диаметре - благодаря ступенчатому сальнику можно протянуть провода разного сечения через один ввод. Монтаж выполняется на вертикальную или горизонтальную поверхность: просверливаем отверстия под крепеж, фиксируем корпус, затем заводим кабели через сальники и закрываем крышку защелками. Крышку не нужно затягивать болтами - достаточно плотно прижать до щелчка. Индивидуальный штрихкод на корпусе позволяет легко идентифицировать коробку в проекте или при обслуживании.

Безопасность и стандарты

Коробка соответствует требованиям IP54 и NEMA 3, что гарантирует защиту от попадания пыли и влаги. Напряжение изоляции 230 В соответствует нормам для однофазных сетей. Конструкция исключает доступ к токоведущим частям при закрытой крышке. Применение в местах с высокой влажностью (бани, террасы) допустимо, но не рекомендовано для постоянного прямого контакта с водой - например, под открытым небом без козырька.

Преимущества

• Эстетичный дизайн с имитацией дерева - хорошо сочетается с деревянными потолками, стенами и отделкой
• Быстрый монтаж крышки без инструментов - экономит время при ремонте или модернизации
• Семь вводов позволяют избежать установки нескольких коробок в одном месте
• Мембранные сальники обеспечивают герметичность даже при изменении диаметра кабеля
• Устойчивость к перепадам температур - работает в неотапливаемых помещениях зимой
• Литьевой корпус - прочнее, чем сварные аналоги, не трескается при ударах

Ограничения применения

• Не предназначена для прямого контакта с водой - нельзя устанавливать под дождем без козырька
• Номинальное напряжение 230 В - не подходит для трехфазных систем выше 400 В
• Не имеет внутренних клемм - требуется дополнительная сборка (например, клеммные колодки)
• Имитация дерева - это цвет и фактура, а не натуральный материал; не подлежит шлифовке или покраске
• Работает только в пределах –25…+40 C - не годится для экстремальных условий (мороз ниже –30 C или нагрев выше +45 C)

Примеры использования

• Распределение светильников в деревянном доме - все точки освещения подключаются через одну коробку
• Подключение розеток на террасе - защита от сырости и пыли
• Объединение проводов от датчиков движения и автоматики в гараже
• Аварийное распределение питания в бане или сауне - где важны герметичность и эстетика
• Место ответвления для подключения теплого пола в загородном доме

Практические советы

• Перед монтажом проверьте диаметр кабелей - они должны проходить через сальники без усилия, но не болтаться
• Если кабель слишком тонкий, используйте термоусадку вокруг него перед введением в сальник - так повысите герметичность
• Не забудьте оставить запас провода внутри коробки - минимум 10 см для последующего переоборудования
• При использовании в сырых помещениях после монтажа проверьте герметичность: слегка надавите на крышку - она должна плотно защелкнуться
• Штрихкод на корпусе можно сфотографировать и привязать к плану электроснабжения - это ускоряет поиск при обслуживании
• Не применяйте коробку в качестве основного распределительного щита - она служит лишь для соединения, а не для коммутационных аппаратов
