Коробка распределительная о/п D65х40мм, крышка, IP54, 4вх. | SQ1401-0101 TDM

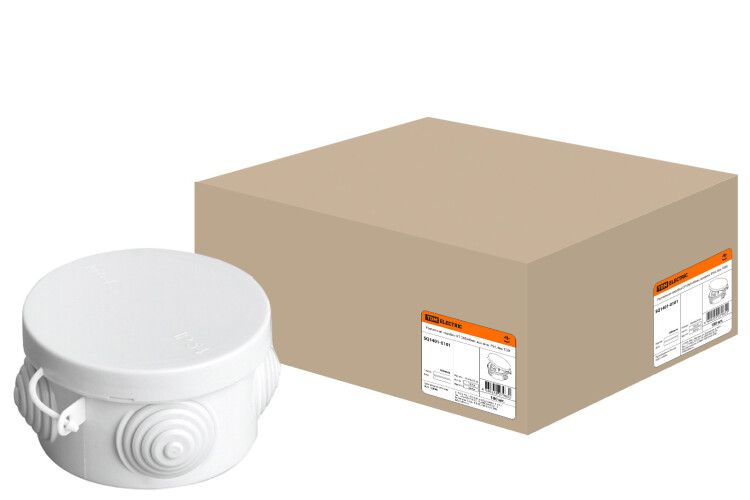

Распаячная коробка TDM ELECTRIC sq1401-0101 - это компактный пластиковый корпус круглой формы с четырьмя вводами и крышкой на защелках, предназначенный для безопасного соединения и распределения электрических проводов в условиях повышенной запыленности или влажности. Коробка устойчива к внешним воздействиям, легко монтируется и подходит для внутренней и наружной установки.

Назначение и область применения

Распаячная коробка TDM ELECTRIC sq1401-0101 используется для разветвления и соединения электрических проводов в местах, где требуется доступ к клеммам, но важна защита от пыли и брызг воды. Подходит для монтажа в помещениях с высокой влажностью, на улице, в цехах, на производственных линиях, в системах автоматизации и освещения. Применяется там, где необходима надежная фиксация кабелей и быстрый доступ к соединениям без вскрытия штукатурки или стен.

Технические характеристики

• Диаметр корпуса: 65 мм, глубина: 40 мм
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточная для большинства условий) и от брызг воды со всех сторон
• Количество вводов: 4, выполнены в виде ступенчатых мембранных сальников
• Материал корпуса: ПВХ (поливинилхлорид) - прочный, химически стойкий, не поддерживающий горение
• Номинальное напряжение изоляции: 230 В - рассчитана на работу в сетях до 230 В переменного тока
• Рабочая температура: от –25 C до +40 C - подходит для холодных помещений и уличной установки в умеренном климате
• Форма: круглая, литьевая - однородная структура без сварных швов, повышает долговечность
• Цвет: серый
• Степень защиты NEMA 13 - соответствие американскому стандарту для защиты от пыли, масла и орошения
• Крышка: непрозрачная, монтажная, закрывается защелками
• Способ монтажа: настенно-потолочное крепление
• Поверхность: необработанная - без антикоррозийного или декоративного покрытия

Совместимость и монтаж

Коробка совместима с кабелями любого типа, подходящими по диаметру под ступенчатые сальники - они позволяют плотно зажать кабель без дополнительных уплотнителей. Для монтажа используются саморезы или анкеры через отверстия в основании корпуса. Крышка фиксируется защелками - её можно открывать и закрывать руками без отвертки. Установка возможна на вертикальные и горизонтальные поверхности. Диаметр вводов не указан точно - рекомендуется проверять совместимость с конкретными кабелями перед покупкой.

Безопасность и стандарты

• Соответствует стандартам IP54 и NEMA 13 - гарантирует защиту от пыли, влаги и технологических жидкостей
• Работает при напряжении до 230 В - не предназначен для высоковольтных сетей
• Материал ПВХ соответствует требованиям к электроизоляционным материалам
• Не содержит металлических частей - исключает риск коррозии и гальванических реакций

Преимущества

• Крышка закрывается без инструментов - экономит время при обслуживании
• Ступенчатые сальники обеспечивают герметичность без дополнительных уплотнителей
• Литьевая конструкция корпуса - прочнее, чем сборные модели, меньше риск трещин
• Устойчивость к атмосферным воздействиям позволяет использовать вне помещений
• Небольшие габариты (D65×40 мм) - удобна для установки в ограниченном пространстве

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не обеспечивает защиту от потока воды
• Рабочая температура выше +40 C недопустима - перегрев может деформировать ПВХ
• Не подходит для кабелей с диаметром более 12–14 мм - сальники не рассчитаны на крупные жилы
• Нет встроенной системы заземления - необходимо выполнять заземление отдельно
• Непрозрачная крышка - нельзя визуально контролировать состояние внутри без открытия

Примеры использования

• Распределение питания между светильниками на фасаде здания
• Подключение датчиков движения и реле на производственном участке
• Объединение проводов от нескольких устройств в одном месте на чердаке или в подвале
• Место перехода кабеля от наружной сети к внутреннему щитку
• Соединение проводов в системах аварийного освещения

Практические советы

• Перед монтажом проверьте диаметр кабелей - он должен подходить под сальники, чтобы избежать проскальзывания или пережима
• При установке на улице используйте дополнительный водоотвод - даже IP54 не спасёт от скопления воды внутри при длительных дождях
• Не затягивайте кабели слишком сильно - это может повредить изоляцию и нарушить герметичность
• При необходимости замены кабеля - просто отщёлкните крышку, не вывинчивая болты
• Для многожильных кабелей лучше использовать наконечники - так проще добиться надёжного контакта внутри коробки
• При использовании в сырых местах регулярно проверяйте наличие конденсата - при необходимости продувайте или сушите внутреннюю часть
