Коробка распределительная о/п D85х40мм, крышка, IP54, 4вх. | SQ1401-0102 TDM

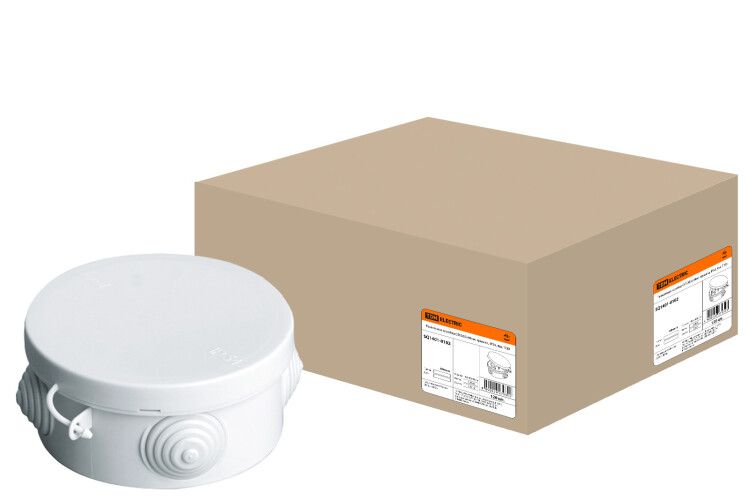

Распаячная коробка TDM ELECTRIC sq1401-0102 предназначена для безопасного соединения и распределения электрических проводов в условиях повышенной запыленности и влажности. Её компактная круглая форма, степень защиты IP54 и четыре ступенчатых ввода делают её надёжным решением для наружной и внутренней установки.

Назначение и область применения

Распаячная коробка TDM ELECTRIC sq1401-0102 используется для разветвления и соединения электрических кабелей и проводов. Подходит для монтажа в местах, где требуется защита от пыли и брызг воды - например, на фасадах зданий, в производственных цехах, у оборудования, на улице или в подъездах. Коробка не предназначена для прямого контакта с потоком воды или длительного погружения.

Технические характеристики

• Диаметр: 85 мм
• Высота: 40 мм
• Степень защиты: IP54 (защита от пыли и брызг воды со всех сторон)
• Количество вводов: 4
• Материал корпуса: ПВХ (поливинилхлорид) - прочный, устойчивый к химическим воздействиям
• Тип ввода: ступенчатый мембранный сальник - позволяет плотно закрепить кабели различных диаметров
• Номинальное напряжение изоляции: 230 В
• Рабочий температурный диапазон: от –25 C до +40 C
• Цвет: серый
• Крышка: непрозрачная, монтажная, фиксируется защелками
• Степень защиты NEMA 13 - защита от пыли, масла и неагрессивных жидкостей
• Способ монтажа: настенный или потолочный

Совместимость и монтаж

Коробка совместима с кабелями, проходящими через ступенчатые сальники - они подходят для труб и жил различного диаметра, не требуют точного соответствия. Монтаж выполняется с помощью крепёжных отверстий в основании корпуса. Крышка легко открывается и закрывается без инструментов - достаточно нажать на защелки. Установка возможна на вертикальные и горизонтальные поверхности. Для герметичности рекомендуется протягивать кабель через сальник так, чтобы он был слегка затянут - это предотвращает просачивание пыли и влаги.

Безопасность и стандарты

Распаячная коробка TDM ELECTRIC sq1401-0102 соответствует требованиям IP54 и NEMA 13, что гарантирует безопасную работу в средах с пылью, влагой и неагрессивными загрязнениями. Номинальное напряжение изоляции 230 В допускает применение в бытовых и промышленных сетях переменного тока до этого значения. Материал ПВХ не поддерживает горение и не выделяет токсичных веществ при нормальных условиях эксплуатации.

Преимущества

• Крышка фиксируется защелками - не нужны болты или инструменты для доступа к проводам
• Ступенчатые сальники обеспечивают герметичность даже при использовании кабелей разного диаметра
• Пластиковый корпус устойчив к коррозии, перепадам температур и механическим нагрузкам
• Компактные габариты (85×40 мм) позволяют устанавливать коробку в ограниченном пространстве
• Подходит для постоянной эксплуатации вне помещений благодаря защите IP54 и NEMA 13

Ограничения применения

• Не предназначен для установки в зонах с постоянным прямым воздействием воды - например, под дождём без козырька
• Рабочая температура выше +40 C или ниже –25 C может повлиять на эластичность сальника и целостность ПВХ
• Не рассчитана на использование в взрывоопасных средах
• Не следует использовать для силовых кабелей с напряжением свыше 230 В
• Поверхность корпуса не имеет антикоррозийного или декоративного покрытия - при длительной эксплуатации на открытом воздухе возможна выцветание цвета

Примеры использования

• Разветвление питания для освещения на фасаде здания
• Подключение датчиков движения или камеры наблюдения на улице
• Соединение проводов в цеху с высокой запылённостью
• Обвязка управления станком или конвейером внутри шкафа с частым обслуживанием
• Переход между внутренним и внешним электромонтажом

Практические советы

• При монтаже выбирайте место, где коробка будет защищена от прямого попадания дождя - например, под навесом или в углу стены
• Перед установкой проверьте, что диаметр кабеля подходит под сальник - слишком тонкий кабель может не обеспечить герметичность
• После прокладки кабелей убедитесь, что все сальники плотно прилегают - можно слегка повернуть кабель вокруг своей оси, чтобы проверить фиксацию
• При необходимости замены проводов - просто отщёлкните крышку; не используйте отвёртки или плоскогубцы, чтобы не повредить защелки
• Для долговечности в условиях сильной пыли периодически проверяйте состояние сальников и чистите внутреннюю часть коробки
