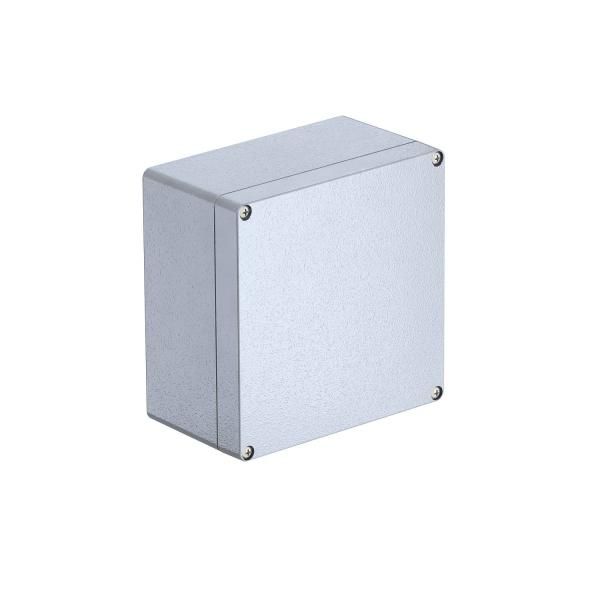

Распределительная коробка ALU 160x160x90 - 2011320 OBO Bettermann

Распределительная коробка 160x160x90 мм, алюминиевая от OBO BETTERMANN (артикул 2011320) предназначена для защиты электрооборудования в сложных внешних условиях - на улице, в тоннелях или на промышленных площадках. Благодаря прочному алюминиевому корпусу и степени защиты IP66, она обеспечивает долговечную работу даже при экстремальных нагрузках.

Назначение и область применения

Распределительная коробка 160x160x90 мм, алюминиевая используется для размещения и защиты коммутационных устройств, клемм, реле, автоматических выключателей и других элементов электрической цепи. Подходит для установки вне помещений: на фасадах зданий, в промышленных зонах, на железнодорожных путях, в тоннелях и других местах с высокой влажностью, запылённостью или перепадами температур.

Технические характеристики

• Габариты: 160×160×90 мм
• Материал корпуса: алюминий
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Покрытие: порошковое, цвет RAL 7001 (серый)
• Тип крышки: закрытого типа, герметичная
• Крепление крышки: винтовое, с уплотнителем
• Способ монтажа: настенно-потолочное
• Количество заземляющих болтов: 2 или 4 (в комплекте)
• Материал крепёжных элементов: нержавеющая сталь
• Возможность расширения: да - можно подключить дополнительные модули или боксы
• Серия: VBS (системы для соединения, крепления и монтажа)
• Производитель: OBO BETTERMANN
• Идентификатор модели: Mx 161609 SGR

Совместимость и монтаж

Коробка совместима с кабельными вводами стандарта M20, G½" и другими, подходящими по диаметру. Для монтажа используются предварительно подготовленные отверстия на задней стенке. Крепление осуществляется на анкерные болты, дюбели или кронштейны - в зависимости от основания (бетон, металл, кирпич). Установка возможна как вертикально, так и горизонтально. Герметичность обеспечивается уплотнителем вокруг крышки; перед сборкой проверьте целостность уплотнительного кольца.

Безопасность и стандарты

Соответствует требованиям IEC 60529 (классификация степеней защиты IP) и EN 61386-24 (стандарт для распределительных коробок). Материал корпуса - алюминий - не поддерживает горение, устойчив к коррозии и не создаёт искр. Наличие заземляющих болтов позволяет выполнить требуемую защиту по классу II (защитное заземление).

Преимущества

• Высокая механическая прочность - выдерживает удары, давление и вибрацию
• Термическая стабильность - работает при широком диапазоне температур
• Защита от пыли и воды - идеальна для открытых площадок
• Легкий вес по сравнению со стальными аналогами
• Порошковое покрытие - устойчиво к химическому воздействию и выгоранию
• Поддержка расширения - возможность последующего увеличения внутреннего объёма

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не заменяет IP68
• Не рекомендован для установки в зонах с прямым контактом с агрессивными химикатами (например, кислоты, щёлочи)
• При монтаже важно соблюдать минимальный радиус изгиба кабелей - иначе повредится уплотнение
• Не следует использовать в помещениях с взрывоопасной средой - не имеет взрывозащиты Ex

Примеры использования

• Распределительные пункты на фасадах заводских зданий
• Контрольные точки на конвейерах в пищевой промышленности
• Узлы управления освещением на автостоянках и тоннелях
• Обвязка насосных станций и систем водоотведения
• Временные электроснабжающие узлы на стройплощадках

Практические советы

• Перед установкой проверьте, что все входы для кабелей плотно закрыты - используйте заглушки, если не применяете все вводы
• При использовании более двух заземляющих болтов - равномерно затяните их моментом до 1,5–2,0 Нм
• Не допускайте перегрузки по объёму - внутри должно оставаться свободное пространство для теплоотвода
• При необходимости расширения - выбирайте модульные коробки той же серии Mx от OBO BETTERMANN
• При длительном хранении - сохраняйте коробку в сухом месте, чтобы не повредился уплотнитель
