Распределительный блок на DIN-рейку РБ-250 однополюсный 250А (1х120/2x35+5x16+4x10) - SQ0823-0004 TDM

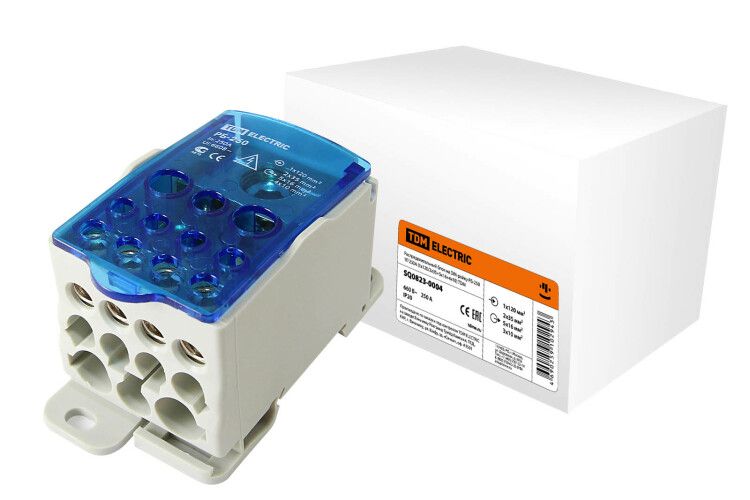

Распределительный блок TDM ELECTRIC sq0823-0004 - это надёжный однополюсный модуль для организации распределения тока в щитах с нагрузкой до 250 А. Блок предназначен для компактного и безопасного подключения множества отводных линий различного сечения, что особенно важно в промышленных и коммерческих электроустановках.

Назначение и область применения

Распределительный блок TDM ELECTRIC sq0823-0004 используется для структурированного распределения электрической мощности внутри распределительных щитов. Он применяется там, где требуется подключить несколько цепей к одной основной линии - например, в промышленных панелях, системах автоматизации, на конвейерах, в насосных станциях и других объектах энергоснабжения. Подходит для замены громоздких перемычек и клеммных колодок, позволяя сделать схему чёткой, удобной для обслуживания и соответствующей нормам безопасности.

Технические характеристики

• Номинальный ток: 250 А
• Количество полюсов: 1 (однополюсный)
• Подключение входа: один кабель сечением до 120 мм2
• Выходы:
  • 2 контакта для кабелей 35 мм2
  • 5 контактов для кабелей 16 мм2
  • 4 контакта для кабелей 10 мм2
• Материал контактной группы: лужёная латунь - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Корпус: самозагасающий полиамид PA6.6 - не поддерживает горение, устойчив к механическим воздействиям
• Степень защиты лицевой панели: IP20 - защищает от случайного прикосновения к токоведущим частям
• Крепление: на DIN-рейку (стандарт TS 35) + возможность фиксации на плоской поверхности через монтажные отверстия

Совместимость и монтаж

Распределительный блок TDM ELECTRIC sq0823-0004 совместим с любыми DIN-рейками шириной 35 мм. Для монтажа достаточно защёлкнуть корпус на рейку - никаких инструментов не требуется. Кабели можно подключать как с наконечниками (например, ГЗИ, НШВИ), так и без них - зажимы рассчитаны на прямую затяжку жил. Все точки подключения доступны для визуального контроля: после затяжки болта видно, правильно ли вставлен провод. Благодаря специальным вырезам на боковых сторонах, блоки можно легко соединять друг с другом - формируются многополюсные системы, когда нужна одна входная линия и много выходных.

Безопасность и стандарты

Корпус изготовлен из материала, не поддерживающего горение (PA6.6), что соответствует требованиям пожарной безопасности. Лицевая панель с защитой IP20 исключает риск случайного прикосновения к токоведущим элементам. Конструкция не требует дополнительных средств защиты - блок уже готов к использованию в закрытых щитах. Соответствует общепринятым нормам для оборудования в распределительных устройствах, однако не предназначен для открытой установки вне щита или во влажных средах.

Преимущества

• Универсальность подключения: поддерживает кабели от 10 до 120 мм2 без необходимости адаптеров
• Чёткая визуальная индикация: все соединения просматриваются без вскрытия корпуса
• Гибкость компоновки: возможность объединения нескольких блоков в единую систему
• Экономия места: вместо десятков клемм - один компактный модуль
• Два способа крепления: на DIN-рейку или на поверхность - удобно для нестандартных решений

Ограничения применения

Распределительный блок TDM ELECTRIC sq0823-0004 нельзя использовать в условиях повышенной влажности, на улице или в помещениях с агрессивными средами - он имеет только IP20. Также не предназначен для работы с переменным током выше 250 А или при температуре ниже -25 C / выше +70 C. Не рекомендуется применять в качестве главного вводного устройства - только как распределительный элемент после автомата или рубильника.

Примеры использования

• Распределение питания от одного вводного кабеля 120 мм2 на 16 потребителей (двигатели, освещение, контроллеры) в промышленном щите
• Объединение групповых линий 16 и 10 мм2 в одном месте для управления световой сигнализацией и вентиляцией
• Сборка многополюсной шины из трёх блоков для равномерного распределения фаз в трёхфазной сети
• Замена старых клеммных колодок в модернизированных щитах - снижение числа соединений и повышение надёжности

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и контакта - перегрузка даже на 1–2 мм2 может вызвать нагрев
• Не используйте силовые инструменты при затяжке - момент должен быть достаточным для плотного контакта, но не более того
• При объединении нескольких блоков следите, чтобы они были установлены в одну линию - иначе возникнут перекосы и плохой контакт
• Для кабелей с наконечниками выбирайте тип, подходящий по размеру - слишком большие наконечники не войдут в зажим
• При проектировании щита учтите, что блок занимает около 9 модулей (18 мм каждый) - запланируйте место для остальных устройств
