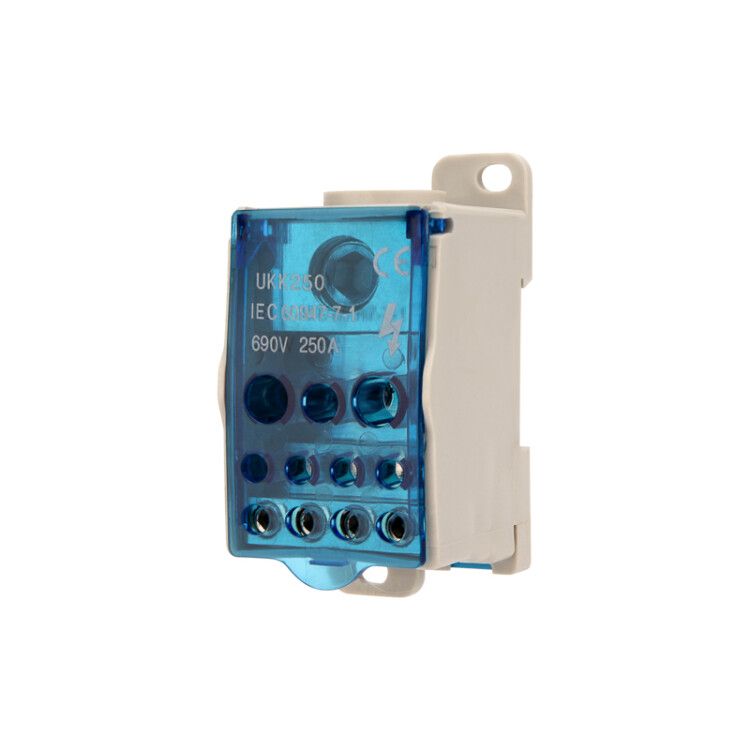

Блок распределительный РБД-250А на DIN-рейку | 11-2003 REXANT MEET

Блок распределительный РБД-250А на DIN-рейку от REXANT предназначен для надёжного распределения тока между несколькими проводниками меньшего сечения от одного основного провода. Артикул 11-2003 подходит для промышленных щитов, где важна компактность и чёткая организация коммуникаций.

Назначение и область применения

Блок распределительный РБД-250А на DIN-рейку используется для соединения одного мощного провода с несколькими менее сильными - например, когда от одной фазы или нулевой шины требуется ответвить несколько цепей. Применяется в силовых щитах автоматизации, на производстве, в системах управления и энергораспределения. Также может служить в качестве главной заземляющей шины, если правильно организовано заземление.

Технические характеристики

• Номинальный ток: 250 А - выдерживает нагрузки до этого значения без перегрева;
• Номинальное напряжение: 1000 В - рассчитан на работу в сетях до 1 кВ переменного тока;
• Диапазон сечений подключаемых проводов: 1,0–120 мм2 - позволяет использовать медные и алюминиевые жилы от тонких до массивных;
• Количество подключений: 12 - четыре контакта под 10 мм2, пять - под 16 мм2, три - под провода больше 25 мм2;
• Способ подключения: винтовой - надёжная фиксация, требует периодической проверки затяжки;
• Монтаж: на DIN-рейку 35 мм - совместим со стандартными шкафами; возможна установка на панель;
• Цвет изоляции: белый - обеспечивает хорошую видимость и легко сочетается с другими элементами щита.

Совместимость и монтаж

Блок распределительный РБД-250А на DIN-рейку крепится на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть корпус на рейку - никаких дополнительных креплений не требуется. Подключение проводов выполняется винтовыми зажимами: каждый контакт имеет отдельный винт. Убедитесь, что сечение провода соответствует указанному диапазону - использование проводов меньше 1 мм2 или больше 120 мм2 недопустимо. Перед первым включением проверьте плотность затяжки всех винтов.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для электрооборудования, применяемого в промышленных условиях. Номинальное напряжение 1000 В и ток 250 А обеспечивают безопасную работу в соответствии с ГОСТ Р МЭК 60947-7-1. Белая изоляция выполнена из самозатухающего материала, снижающего риск распространения пламени.

Преимущества

• Уменьшает количество одиночных соединений в щите - повышает надёжность и снижает вероятность плохого контакта;
• Заменяет сложные перемычки и многожильные кабеля - экономит место и упрощает обслуживание;
• Гибкий монтаж - можно установить как на DIN-рейку, так и на стенку шкафа;
• Чёткое разделение по сечениям - позволяет избежать ошибок при подключении;
• Высокая механическая прочность - выдерживает вибрацию и частые операции обслуживания.

Ограничения применения

• Не предназначены для постоянного погружения в воду или работы во взрывоопасных средах - отсутствует защита IP;
• Не рекомендуются для частых отключений/переподключений - винтовые зажимы теряют контактную силу после нескольких демонтажей;
• Не подходят для подключения алюминиевых проводов без специальной пасты - возможна оксидация;
• Не заменяют автономные заземляющие шины в системах класса IT - требует согласования с проектом.

Примеры использования

• Подключение трёх двигателей к одной фазе через один входной кабель 95 мм2;
• Распределение нуля от главной шины на 8 устройств защиты;
• Создание точки заземления для нескольких металлических корпусов оборудования;
• Организация распределения питания в щитах ЧПУ, конвейеров, насосных станций.

Практические советы

• Перед монтажом проверьте соответствие сечения входного и выходных проводов - особенно важно для жил >25 мм2;
• Используйте калиброванный ключ для затяжки - переусиливать нельзя, чтобы не повредить резьбу;
• После первого запуска проверьте температуру зажимов через 1–2 часа - нагрев выше 50C указывает на плохой контакт;
• При работе с алюминием обязательно используйте антиоксидантную смазку;
• Для удобства обслуживания пометьте каждое подключение этикеткой - особенно если используется много проводов одинакового цвета.
