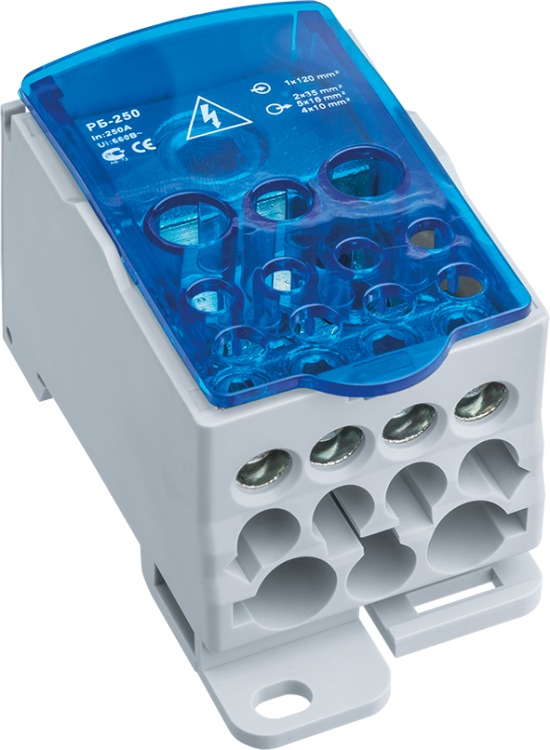

Блок распределительный NBB-DB 61 081 РБ-250 250А на DIN-рейку Navigator 61081

Блок распределительный NBB-DB-250 от бренда Navigator - это надёжная шина в компактном корпусе, предназначенная для распределения тока в распределительных щитах. Артикулы 20308 и 61081 соответствуют модели с номинальным током 250 А и 12 контактами, что делает её универсальным решением для монтажа на DIN-рейку.

Назначение и область применения

Блок распределительный NBB-DB-250 используется для электрического и механического соединения проводников внутри распределительных щитов. Он позволяет безопасно разводить один мощный входной провод на несколько выходных - например, перейти с кабеля сечением 120 мм2 на несколько более тонких проводов. Применяется в промышленных, коммерческих и бытовых системах управления питанием, где требуется компактное и надёжное распределение тока.

Технические характеристики

• Номинальный ток: 250 А - выдерживает высокую нагрузку без перегрева
• Напряжение: до 1000 В - подходит для сетей переменного тока до 1 кВ
• Частота: 50/60 Гц - совместим с промышленными и бытовыми сетями
• Поперечное сечение жил: до 120 мм2 - рассчитан на крупные силовые кабели
• Количество контактов: 12 - обеспечивает гибкое распределение на 12 точек
• Материал контактов: латунь - высокая проводимость и устойчивость к окислению
• Материал изоляции: полиамид/поликарбонат - прочный, термостойкий, самозагасающий
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды
• Диапазон температур: от -40 до +70 C - работает в суровых условиях, включая холодные склады и нагретые помещения
• Цвет: серый/синий - контрастная цветовая маркировка для удобства идентификации
• Способ монтажа: DIN-рейка - стандартный крепёж для промышленных щитов
• Гарантия: 60 месяцев - длительный срок службы подтверждает качество сборки

Совместимость и монтаж

Блок распределительный NBB-DB-250 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть корпус на рейке - никаких болтов или сверления не требуется. Каждый контакт рассчитан на подключение одного провода сечением до 120 мм2. Подходящие провода должны иметь подходящую опрессовку или наконечники, чтобы обеспечить плотный контакт. Убедитесь, что все провода затянуты моментом, рекомендованным производителем - переусердствовать нельзя, чтобы не повредить латунные элементы.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего использования в распределительных устройствах. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не предназначено для установки во влажных или открытых средах. Материалы изоляции соответствуют нормам UL94 V-0 - самозагасающие, не поддерживают горение. Напряжение 1000 В и ток 250 А позволяют использовать блок в системах до 690 В AC (по IEC 61439), что покрывает большинство промышленных применений.

Преимущества

• Высокая проводимость латуни снижает потери энергии и риск перегрева
• Удобный монтаж на DIN-рейку экономит время при сборке щита
• 12 контактов дают возможность заменить несколько отдельных клеммников одним модулем
• Широкий температурный диапазон позволяет применять блок даже в неотапливаемых помещениях
• Прочные материалы изоляции обеспечивают долговечность и устойчивость к механическим воздействиям

Ограничения применения

• Не предназначен для установки вне закрытых щитов - IP20 не защищает от влаги, пыли и внешних факторов
• Не следует использовать для постоянного тока выше 1000 В - изделие рассчитано только на переменный ток
• Запрещено подключать провода сечением больше 120 мм2 - это вызовет плохой контакт и перегрев
• Не рекомендуется для многожильных проводов без наконечников - возможна деформация и потеря контакта

Примеры использования

• Распределение питания от главного ввода 120 мм2 на 12 автоматических выключателей в щите цеха
• Переход с одножильного силового кабеля на группу проводов 16–25 мм2 для освещения и розеток
• Объединение нескольких цепей в одном месте для обслуживания оборудования на конвейере
• Использование в щитах насосных станций, HVAC-системах и промышленных пультах управления

Практические советы

• Перед монтажом проверьте соответствие сечения провода и контакта - используйте наконечники для многожильных проводов
• Не смешивайте провода разного типа (например, медные и алюминиевые) на одной шине - это создаёт риск электрохимической коррозии
• При использовании в условиях повышенной вибрации (станки, транспорт) дополнительно фиксируйте блок с помощью хомутов или клеевых пластин
• При проектировании щита учтите, что блок занимает около 12 модулей (18 мм каждый) - планируйте место заранее
• Для контроля состояния контактов периодически проверяйте температуру тепловизором - перегрев указывает на слабый контакт
