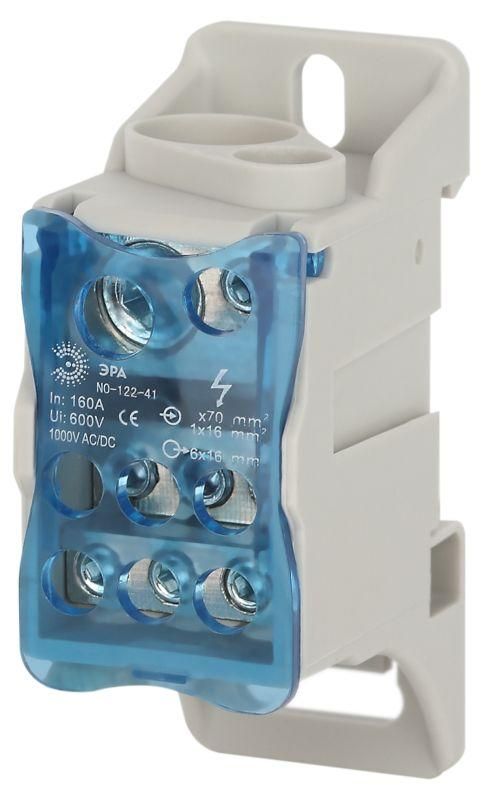

Распределительный блок на DIN-рейку NO-122-39 РБД-80А | Б0051113 ЭРА

Распределительный блок на DIN-рейку NO-122-39 РБД-80А от ЭРА предназначен для равномерного распределения тока от одного основного провода на несколько ответвлений. Этот блок удобно использовать в силовых щитах, где важна компактность, надёжность контакта и безопасность. Артикул б0051113 соответствует модели РБД-80А, рассчитанной на работу до 80 А.

Назначение и область применения

Распределительный блок на DIN-рейку NO-122-39 РБД-80А используется для разделения одного мощного проводника на несколько более тонких - например, когда от одной фазы или нуля требуется сделать несколько отводов. Подходит для установки в электрических щитах жилых домов, офисов, промышленных объектах. Часто применяется для организации нулевой и заземляющей шин, чтобы избежать перегрузки клемм автоматических выключателей.

Технические характеристики

• Номинальный ток: 80 А
• Номинальное напряжение: 690 В
• Тип подключения: винтовой
• Метод монтажа: на DIN-рейку 35 мм (также возможно крепление на монтажную панель)
• Число подключений: 7 (4 входа/выхода для проводов 10 мм2, 3 - для 16 мм2)
• Материал токоведущих частей: лужёная латунь (высокое содержание меди)
• Материал корпуса: негорючий полиамид 6.6 с антипиренами
• Количество полюсов: 0 (блок однополюсный, работает как шина)
• Запрещённые сечения: менее 6 мм2, AWG 2–6, 250 kcmil - не поддерживаются

Совместимость и монтаж

Распределительный блок на DIN-рейку NO-122-39 РБД-80А совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа достаточно защёлкнуть устройство на рейку - крепление универсальное и не требует дополнительных инструментов. При установке на панель используются предусмотренные отверстия. Соединение проводов осуществляется винтами с шестигранной головкой - подходят ключи 5,5 мм. Перед затяжкой убедитесь, что зачищенная часть провода полностью вошла в гнездо, а изоляция не попала под контакт.

Безопасность и стандарты

Корпус изготовлен из самозагасающего материала (полиамид 6.6 с антипиренами), что исключает распространение пламени. Прозрачная крышка защищает от случайного прикосновения к токоведущим частям и позволяет контролировать состояние соединений без вскрытия устройства. Напряжение 690 В соответствует требованиям для промышленных сетей. Сертификаты соответствия указаны в документации производителя - для коммерческого проекта рекомендуется проверить наличие ГОСТ Р или ТР ЕАЭС.

Преимущества

• Высокая проводимость благодаря лужёной латуни - снижается риск перегрева даже при длительной нагрузке 80 А
• Ступенчатая токоведущая шина минимизирует переходное сопротивление между точками подключения
• Скруглённая форма резьбы винта предотвращает повреждение жил провода при затяжке
• Удобная маркировка на крышке указывает допустимые сечения - ускоряет выбор проводов при монтаже
• Компактный форм-фактор экономит место в щите, особенно при множестве отводов

Ограничения применения

• Не предназначено для переменного тока выше 690 В - применение в сетях 1000 В и выше запрещено
• Не поддерживает провода меньше 6 мм2 - использование AWG 6 и ниже недопустимо
• Не является автономным защитным устройством - не заменяет автоматические выключатели или УЗО
• Не рассчитан на многожильные провода с опрессовкой без наконечников - при использовании наконечников убедитесь, что они не выходят за пределы зажима
• Не следует использовать в условиях постоянной вибрации без дополнительной фиксации

Примеры использования

• Подключение нескольких групп розеток к одному автомату через нулевую шину
• Разветвление заземляющего проводника от главной шины ко всем металлическим корпусам оборудования
• Распределение фазы от вводного автомата на несколько контуров освещения
• Создание централизованной точки подключения в щитке для модульных устройств (например, реле, датчиков)

Практические советы

• Перед монтажом проверьте соответствие сечения провода заявленным значениям: 10 мм2 и 16 мм2 - максимальные допустимые размеры
• Не затягивайте винты слишком сильно - это может повредить резьбу или деформировать контакт
• При работе с медными проводами используйте только лужёные наконечники; алюминиевые - не рекомендуются
• Если в щите много таких блоков, размещайте их с зазором для лучшей теплоотдачи
• После сборки проверьте все соединения визуально - через прозрачную крышку видно, есть ли зазоры или выступающие жилы
• Для сервисного обслуживания можно легко отсоединить один вывод, не трогая остальные - это упрощает диагностику
