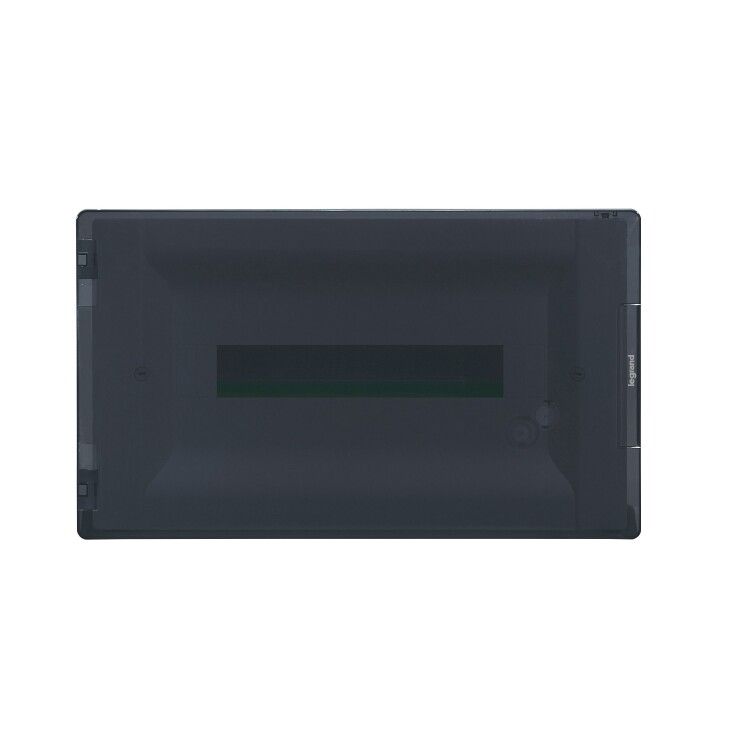

Распределительный щиток Practibox3 скрытого монтажа - IP 40 IK 07 1 рейка 18 модулей с клеммиком заземления прозрачная дверь | 401706 Legr Legrand

Распределительный щиток скрытого монтажа Legrand Practibox3 с артикулом 401706 предназначен для компактного размещения автоматических выключателей и других устройств внутри стены. Корпус из прочного пластика, прозрачная дверца и встроенный клеммник заземления обеспечивают удобство обслуживания и безопасную работу в жилых и коммерческих помещениях.

Назначение и область применения

Этот щиток используется для организации внутреннего распределения электроэнергии в стенах помещений. Подходит для установки в квартирах, офисах, административных зданиях и других объектах, где требуется скрытый монтаж. Внутри можно разместить до 18 модулей автоматов, УЗО, реле напряжения и других устройств на одной DIN-рейке. Клеммник заземления позволяет организовать надёжное соединение всех заземляющих проводников в одном месте.

Технические характеристики

• Количество модулей: 18 (стандартная ширина 18×17,5 мм = 315 мм)
• Количество рядов: 1 (односторонняя сборка)
• Глубина монтажа: 85 мм - подходит для типовой толщины стен в современных зданиях
• Степень защиты: IP40 - защищает от твёрдых предметов больше 1 мм, но не от воды; не предназначен для влажных помещений
• Ударостойкость: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с 50 см)
• Номинальный ток: 90 А - максимальный допустимый ток через входной кабель и клеммы
• Материал корпуса: самозатухающий пластик (поликарбонат/ABS)
• Цвет: RAL 9003 (белый матовый)
• Наличие DIN-рейки: да, фиксированная, металлическая
• Наличие замка: да, одноключевой, для предотвращения несанкционированного доступа
• Передняя панель: закрытого типа с прозрачной дверцей
• Возможность расширения: да - есть боковые перфорированные участки для вывода кабелей

Совместимость и монтаж

Щиток Legrand Practibox3 401706 рассчитан на скрытую установку в нишу стены. Для монтажа необходимо подготовить отверстие глубиной не менее 85 мм и шириной около 330–340 мм. Кабели заводятся через боковые и задние отверстия - они уже перфорированы, что ускоряет сборку. Прозрачная дверца открывается на петлях, не требует демонтажа для проверки или замены оборудования. Клеммник заземления расположен на задней стенке - все PE-проводники подключаются здесь одним местом, исключая путаницу. Напряжение питания - до 440 В переменного тока, частота 50/60 Гц.

Безопасность и стандарты

Изделие соответствует требованиям IEC 61439-3 и EN 62208. Материал корпуса самозатухающий, не распространяет горение. Защита IP40 обеспечивает безопасность от случайного контакта с токоведущими частями при открытой дверце. Замок соответствует нормам безопасности для бытовых и общественных объектов. Не рекомендуется использовать в условиях повышенной влажности, пыли или на улице - IP40 недостаточен для таких сред.

Преимущества

• Прозрачная дверца позволяет контролировать состояние аппаратов без вскрытия
• Встроенный клеммник заземления снижает риск ошибок при подключении PE-проводников
• Фиксированная DIN-рейка не сдвигается при установке автоматов
• Пластиковый корпус легкий, не корродирует, не проводит ток
• Возможность расширения - легко добавить новые кабельные вводы при необходимости
• Совместим с любыми модульными устройствами стандарта 17,5 мм

Ограничения применения

• Не подходит для наружной установки - степень защиты IP40 не защищает от влаги
• Не применяется в помещениях с высокой запылённостью (пыль может попасть внутрь через вентиляционные отверстия)
• Ограниченная глубина (85 мм) - не подходит для установки крупных устройств с габаритами более 70 мм
• Только одна DIN-рейка - нельзя разместить два ряда устройств
• Номинальный ток 90 А - не предназначен для мощных промышленных систем выше этого значения

Примеры использования

• Главный распределительный щит в квартире - для автомата ввода, УЗО, групп освещения и розеток
• Распределительный щит в офисном помещении - для управления сетью компьютеров, кондиционеров и светильников
• Подъездный щит в многоквартирном доме - для учёта и распределения энергии между этажами
• Система автономного электроснабжения в частном доме - при наличии внешнего ввода и ограничения по току

Практические советы

• При проектировании учитывайте, что 18 модулей - это максимум. Если нужны устройства шире (например, двухполюсные УЗО), количество реально доступных мест будет меньше
• Перед монтажом проверьте глубину ниши - 85 мм - минимальная. Лучше делать её на 5–10 мм глубже для свободного доступа к кабелям
• Клеммник заземления используйте только для PE-проводников. Не подключайте нулевые рабочие (N) провода - это нарушает правила ПУЭ
• При использовании в жилых помещениях выбирайте автоматы с маркировкой “C” для освещения и “D” для двигателей
• Для долговечности не затягивайте кабельные зажимы слишком сильно - это повредит изоляцию
• Проверяйте соответствие цвета корпуса (RAL 9003) другим элементам интерьера - он совпадает с большинством белых розеток и выключателей Legrand
