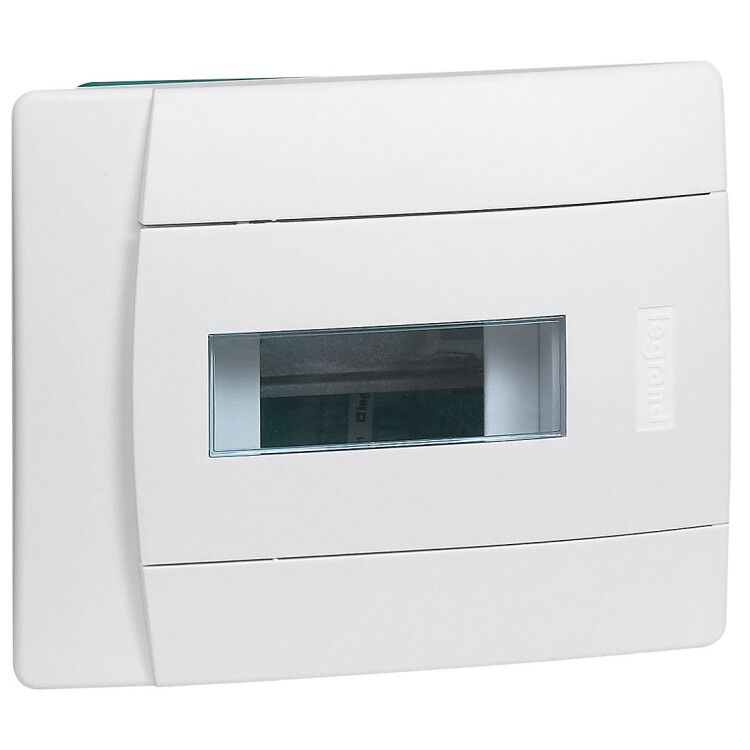

Распределительный щиток Practibox скрытого монтажа - IP 40 IK 07 1 рейка 6 модулей | 601110 Legrand

Распределительный щиток скрытого монтажа IP40 IK07 1 рейка 6 модулей пластиковый от Legrand — надёжное решение для внутреннего монтажа электрооборудования в помещениях с умеренной влажностью. Артикул 601110 из серии Practibox подходит для сборки групповых цепей освещения, розеток и слаботочных устройств в жилых, офисных и административных зданиях.

Назначение и область применения

Щиток предназначен для компактного размещения автоматических выключателей, УЗО, реле и других модульных устройств на одной DIN-рейке. Подходит для скрытой установки в стене — используется там, где важна эстетика и минимализм интерьера. Часто применяется в квартирах, гостиницах, офисах и учреждениях, где требуется чистый внешний вид и доступ к коммутационным элементам через прозрачную дверцу.

Технические характеристики

• Количество модулей: 6 (стандартный шаг 17,5 мм)
• Количество рядов: 1
• Наличие DIN-рейки: да, встроена внутри корпуса
• Материал корпуса: самозатухающий пластик (поликарбонат)
• Цвет: 9003 RAL (белый матовый)
• Глубина монтажа: 72 мм — требует соответствующего углубления в стене
• Номинальное напряжение: до 1000 В переменного тока
• Номинальный ток: 63 А — допустимая нагрузка на входной кабель
• Степень защиты: IP40 — защита от твёрдых предметов >1 мм, но не от воды
• Индекс удара: IK07 — устойчив к механическим воздействиям силой до 1 Дж
• Климатическое исполнение: УХЛ3 — работает при температуре от −25°C до +40°C и влажности до 80%
• Передняя панель: с прорезью под дверцу и крышку
• Дверца и крышка: прозрачные, позволяют визуально контролировать состояние модулей
• Норматив: соответствие МЭК EN 60529

Совместимость и монтаж

Щиток совместим со всеми стандартными модульными устройствами шириной 17,5 мм (например, автоматы ABB, Schneider Electric, IEK, Hager). Для монтажа необходимо подготовить нишу в стене глубиной не менее 72 мм. Корпус фиксируется с помощью шурупов или анкеров в бетон/кирпич. Кабели заводятся через предварительно просверленные отверстия в задней стенке — они не закрыты заглушками, поэтому их нужно продумать заранее. Некомплектный состав означает, что в комплекте нет самих автоматов, УЗО или проводов — всё выбирается отдельно.

Безопасность и стандарты

Щиток соответствует международному стандарту IEC EN 60529, который определяет уровень защиты IP40. Это значит, что он защищён от контакта с инструментами и крупными частицами, но не рассчитан на влажную среду или мытьё. Прозрачная дверца и крышка выполнены из ударопрочного пластика, снижающего риск повреждения при случайном ударе (IK07). Напряжение 1000 В и ток 63 А позволяют использовать щиток в бытовых и коммерческих сетях, но не в промышленных системах высокой мощности.

Преимущества

• Прозрачная дверца позволяет проверять положение рычагов автоматов без открывания — безопаснее и удобнее
• Белый цвет (RAL 9003) легко сочетается с любым интерьером, особенно в гостиницах и офисах
• Возможность расширения: можно заменить щиток на более вместительный, сохранив монтажную нишу
• Пластиковый корпус не проводит ток, не ржавеет и не деформируется при перегреве
• Встроенная DIN-рейка обеспечивает точное расположение модулей

Ограничения применения

• Не подходит для установки во влажных помещениях (ванная, баня, подвал) — IP40 не защищает от воды
• Не рекомендован для наружного монтажа — даже при наличии крышки не имеет герметизации
• Максимальный ток 63 А ограничивает использование в домах с большой нагрузкой (более 14 кВт)
• Глубина 72 мм требует серьёзного вскрытия стены — не подходит для тонких перегородок
• Некомплектность: все устройства и кабели нужно приобретать отдельно

Примеры использования

• Распределительный щиток в однокомнатной квартире: 3 автомата на освещение, 2 на розетки, 1 на УЗО
• Административный кабинет: группа розеток, сеть для компьютера, автономный контур для принтера
• Гостиничный номер: управление светом, розетками и кондиционером через один щиток
• Общий этажный щит в многоквартирном доме — как часть системы, если есть место в шахте

Практические советы

• При заказе убедитесь, что в стене достаточно места — глубина 72 мм не включает толщину отделки
• Выбирайте модули с запасом по числу — лучше взять 6-модульный, чем потом менять весь щиток
• Прозрачные крышка и дверца не являются герметичными — не используйте в местах с возможным попаданием жидкости
• При монтаже не затягивайте болты слишком сильно — пластик может треснуть
• Для удобства обслуживания оставьте свободный доступ к лицевой стороне — не закрывайте щиток мебелью
• Артикул 601110 — это именно модель Practibox от Legrand; аналоги от других брендов могут отличаться по форме и глубине
