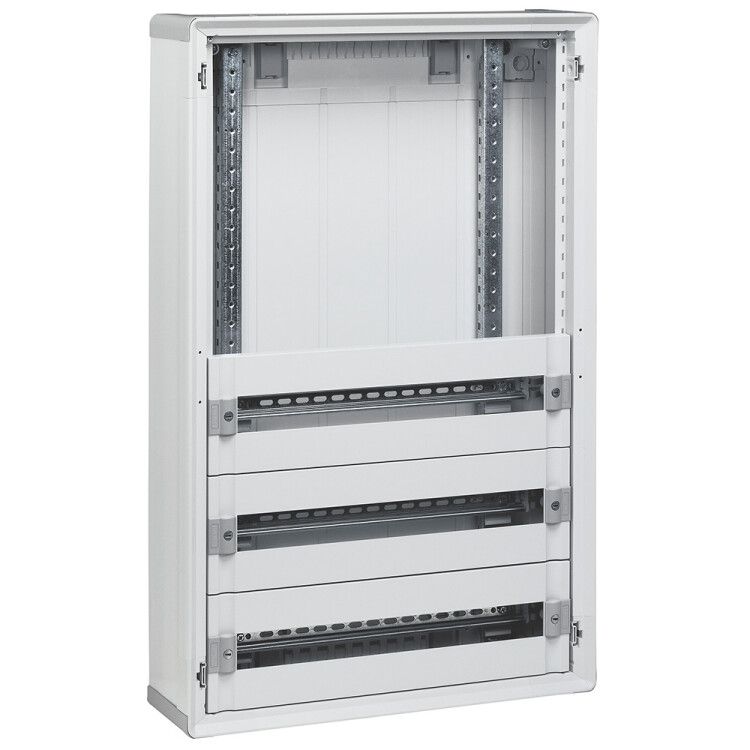

Распределительный шкаф с пластиковым корпусом XL3 160 - для мод. оборудования дополнительным пространством 3 рейки | 020095 Legrand

Шкаф распределительный пластиковый XL3 160 для модульного оборудования, 3 рейки - это компактный и надёжный корпус от Legrand, предназначенный для монтажа автоматических выключателей, УЗО и другой модульной аппаратуры до 160 А. Артикулы 020095 и 20095 подходят для открытой установки в помещениях с умеренным климатом.

Назначение и область применения

Шкаф распределительный пластиковый XL3 160 для модульного оборудования, 3 рейки используется для сборки распределительных щитов в жилых, офисных и общественных зданиях. Подходит для организации группового учёта, защиты цепей освещения, розеток и слаботочного оборудования. Корпус не предназначен для наружной установки или помещений с высокой влажностью.

Технические характеристики

• Номинальный ток: 160 А - максимальная нагрузка, которую может выдерживать внутренняя проводка и клеммы;
• Количество модулей DIN: 24 - позволяет разместить до 24 стандартных модулей шириной 17,5 мм (например, автоматы, УЗО, реле);
• Материал корпуса: пластик - легкий, устойчивый к коррозии, не проводит ток;
• Степень защиты IP30 - защищает от доступа пальцев и предметов более 2,5 мм, но не от воды и пыли;
• Монтажная глубина: 170 мм - достаточна для установки устройств с крупными клеммами и кабельным вводом;
• Напряжение: 1000 В - рассчитан на работу в сетях переменного тока до 1000 В;
• Количество рядов: 4 - позволяет организовать вертикальную компоновку аппаратуры;
• Цвет: серый - соответствует стандартному цвету промышленного электрооборудования;
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C и относительной влажности до 80%;
• Нормативный документ: МЭК EN 60529 - соответствие международным требованиям к степени защиты.

Совместимость и монтаж

Шкаф распределительный пластиковый XL3 160 для модульного оборудования, 3 рейки совместим со всеми типами DIN-рейки 35 мм. Крышка имеет прорези для вывода кабелей - можно использовать стандартные кабельные вводы с герметизацией. Монтаж осуществляется на стену с помощью кронштейнов или саморезов через отверстия в задней стенке. Глубина 170 мм требует свободного пространства перед щитком минимум 200 мм для удобного обслуживания.

Безопасность и стандарты

Изделие соответствует стандарту МЭК EN 60529, что гарантирует механическую прочность и защиту от случайного контакта с токоведущими частями. Наличие замка обеспечивает контроль доступа к оборудованию. Пластиковый корпус исключает риск поражения током при внешнем повреждении.

Преимущества

• Готовый к использованию корпус - не требуется сварка или доработка;
• Возможность расширения - можно докупить боковые секции или удлинители;
• Простая сборка благодаря наличию DIN-реек и фиксирующих элементов;
• Надёжная фиксация крышки с замком предотвращает несанкционированный доступ;
• Подходит для быстрого монтажа в уже существующих интерьерах без демонтажа отделки.

Ограничения применения

• Не подходит для установки вне помещений - степень защиты IP30 не защищает от влаги и пыли;
• Не рекомендован для мест с постоянной влажностью выше 80%, а также вблизи источников пара или химически активных сред;
• Пластиковый корпус менее устойчив к ударным нагрузкам по сравнению с металлическими аналогами;
• Некомплектный состав - необходимо дополнительно закупать DIN-рейки, кабельные вводы, крепления и заземление.

Примеры использования

• Распределительный щит в квартире - управление светом, розетками и кондиционером;
• Щиток в офисном помещении - защита компьютерных и оргтехники;
• Общий этажный щит в многоквартирном доме - распределение энергии по подъездам;
• Аппаратура управления системами безопасности - камеры, сигнализации, датчики.

Практические советы

• Перед монтажом проверьте посадочные размеры - глубина 170 мм требует минимум 200–220 мм свободного места в нише;
• Используйте кабельные вводы с резиновыми уплотнителями, чтобы избежать попадания пыли даже при IP30;
• При установке нескольких щитов рядом соблюдайте минимальный зазор 50 мм для теплоотвода и обслуживания;
• Для увеличения числа модулей используйте боковые расширения - они совместимы с серией XL3;
• Не перегружайте щит: 24 модуля - это максимум; при необходимости переходите на модели с большим количеством рядов.
