Шкаф навесной 3х24M XL3 S 160 Leg 337203 Legrand

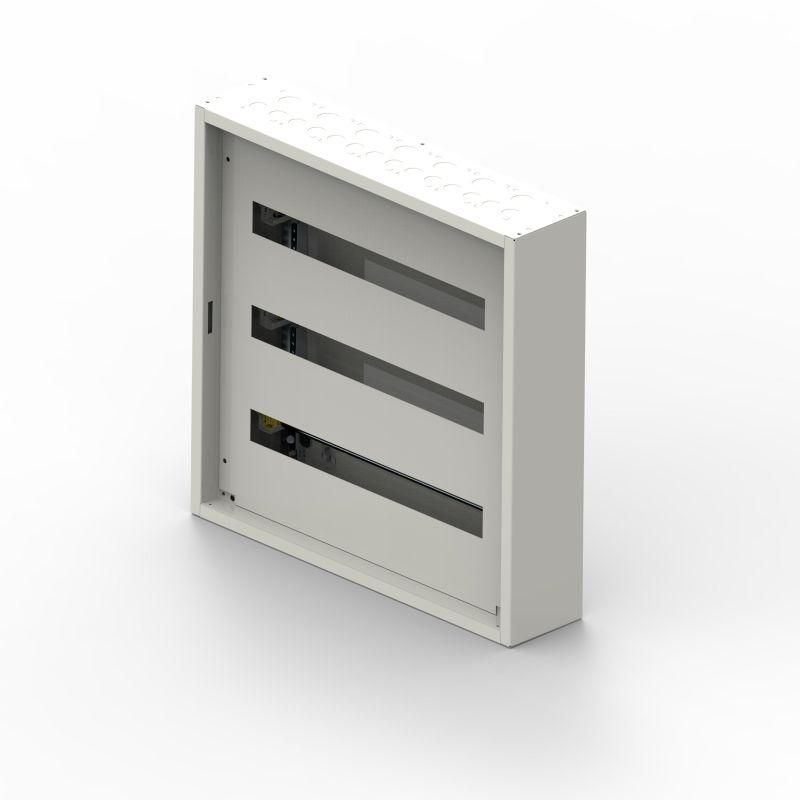

Шкаф навесной 3х24M XL3 S 160 от Legrand - компактный металлический корпус для установки коммутационного оборудования в помещениях с нормальной средой. Подходит для распределительных щитов на стене, особенно там, где важна видимость внутренней начинки и надежная фиксация устройств на DIN-рейках.

Назначение и область применения

Шкаф навесной 3х24M XL3 S 160 предназначен для монтажа автоматических выключателей, УЗО, реле, модульных контакторов и других устройств стандарта DIN 35 мм. Применяется в жилых домах, офисах, административных зданиях и на объектах с малой плотностью оборудования - например, для группового управления освещением, слаботочными системами или бытовой автоматикой. Благодаря прозрачной двери и крышке позволяет контролировать состояние приборов без вскрытия шкафа.

Технические характеристики

• Формат: 3 ряда, глубина 103 мм - оптимальна для компактной сборки до 18–24 модулей
• Корпус: сталь с порошковым покрытием цвета RAL 9003 (белый матовый)
• Защита: IP30 - предотвращает доступ твердых предметов размером более 2,5 мм, не защищает от воды
• Дверь: прозрачная, с возможностью запирания на ключ
• Крышка: прозрачная, с вырезом для прохода проводов - упрощает подключение без демонтажа
• DIN-рейка: встроена, рассчитана на стандартные модульные устройства
• Монтажная панель: есть - обеспечивает дополнительную жесткость и точность крепления

Совместимость и монтаж

Шкаф навесной 3х24M XL3 S 160 совместим со всеми типовыми DIN-рейками и модулями, соответствующими IEC 60715. Для монтажа используются два кронштейна на задней стенке - они позволяют закрепить шкаф на вертикальной поверхности с помощью саморезов или дюбелей. Глубина 103 мм требует минимум 120 мм свободного пространства перед шкафом для открывания двери. Кабельный ввод осуществляется через технологические отверстия в нижней части корпуса - рекомендуется использовать кабельные вводы с герметизацией.

Безопасность и стандарты

Шкаф соответствует требованиям EN 62208 для электроустановочных шкафов. Степень защиты IP30 исключает контакт с внутренними элементами пальцами или инструментами, но не предназначен для влажных помещений, улицы или мест с риском брызг. Наличие замка повышает безопасность при использовании в общественных зонах.

Преимущества

• Прозрачная дверь и крышка - позволяют визуально диагностировать работу оборудования без открытия
• Жесткая монтажная панель снижает вибрацию и улучшает долговечность креплений
• Удобный доступ к проводам благодаря вырезу в крышке - экономит время при обслуживании
• Стальная конструкция обеспечивает механическую прочность и устойчивость к деформации

Ограничения применения

Шкаф навесной 3х24M XL3 S 160 не предназначен для использования во влажных, пыльных или агрессивных средах из-за низкой степени защиты IP30. Не подходит для наружной установки, в подвалах с высокой влажностью, на производствах с химическими испарениями или в условиях частых перепадов температур. Также ограничен объем внутреннего пространства - не подходит для крупногабаритных аппаратов (например, частотных преобразователей или больших АВ).

Примеры использования

• Щиток управления освещением в квартире или офисном этаже
• Распределительный шкаф для группы розеток и УЗО в многоквартирном доме
• Контрольный пункт для сигнализации, домофона или системы «умный дом»
• Локальный щиток на производстве для питания одного участка с 5–8 модулями

Практические советы

• Перед монтажом проверьте, что посадочные отверстия под кронштейны совпадают с толщиной стены - используйте подходящие дюбеля
• Не перегружайте шкаф: максимальная нагрузка - около 24 модулей 18 мм; при большем количестве выбирайте модели с большей глубиной
• Используйте термоусадочные трубки или кабельные каналы внутри - так легче ориентироваться при ремонте
• При необходимости увеличения защиты - допускается установка дополнительных уплотнителей в дверь, но не изменяйте степень IP без согласования с производителем
• Артикул 337203 - единственный номер для заказа этого конкретного шкафа в серии XL3 S от Legrand Euro - другие варианты имеют другую глубину или количество рядов
