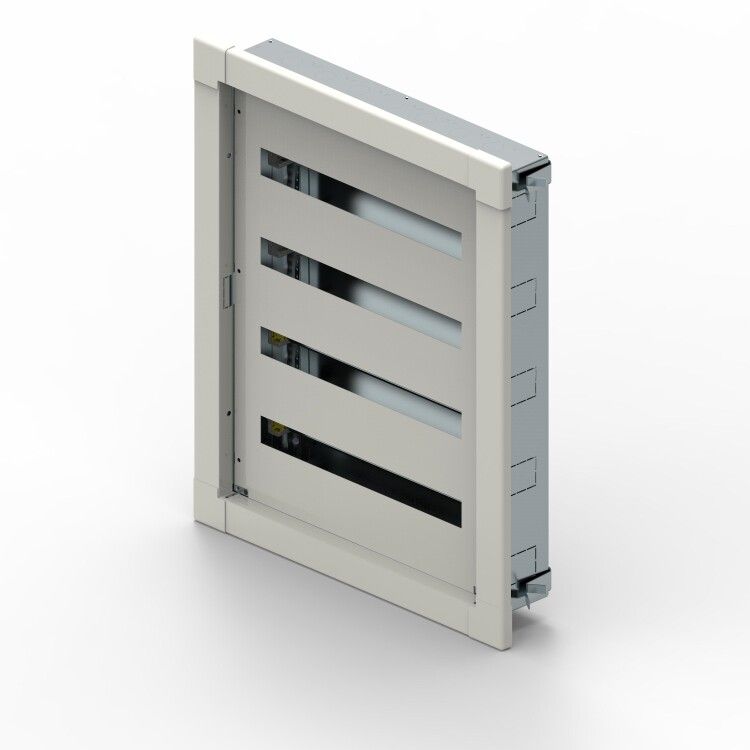

Шкаф встраиваемый 4х24M XL3 S 160 Leg 337224 Legrand

Шкаф встраиваемый XL3 S 160 4x24M от Legrand предназначен для скрытой установки в стене и обеспечивает компактное размещение коммутационного оборудования. Этот шкаф из серии XL3 S сочетает прочность стального корпуса, возможность расширения и удобство обслуживания - идеально подходит для слаботочных систем в жилых и офисных зданиях.

Назначение и область применения

Шкаф встраиваемый XL3 S 160 4x24M используется для внутренней установки в стену, где важна эстетика и минимизация внешних элементов. Подходит для размещения модулей автоматики, реле, сетевых устройств, терморегуляторов, управляющих плат и других компонентов слаботочных систем. Часто применяется в домашних системах умный дом, телефонии, видеонаблюдения, сигнализации и распределении Ethernet-сигналов.

Технические характеристики

• Глубина монтажа: 103 мм - позволяет установить в стандартную стену без выступа за поверхность;
• Корпус выполнен из стали - обеспечивает механическую прочность и долговечность;
• Степень защиты IP30 - защита от твердых предметов крупнее 2,5 мм, но не от воды; подходит только для сухих помещений;
• Цвет: 9003 RAL (темно-серый) - соответствует стандартным цветовым решениям интерьеров;
• Четыре ряда - позволяют организовать вертикальное расположение модулей с шагом 160 мм;
• Наличие DIN-рейки - совместим со всеми стандартными модульными устройствами (например, автоматические выключатели, реле);
• Наличие монтажной панели - даёт гибкость для крепления немодульных компонентов (платы, преобразователи, контроллеры);
• Прозрачная крышка - позволяет визуально контролировать состояние оборудования без вскрытия;
• Запираемая дверца - предотвращает несанкционированный доступ;
• Возможность расширения - можно дополнять шкаф смежными единицами по горизонтали или вертикали при необходимости увеличения ёмкости.

Совместимость и монтаж

Шкаф встраиваемый XL3 S 160 4x24M рассчитан на скрытую установку в перегородках из гипсокартона, бетона или кирпича. Для монтажа требуется подготовить нишу глубиной не менее 103 мм. Ширина и высота ниши должны соответствовать габаритам шкафа - проверьте размеры перед резкой стены. DIN-рейка фиксируется внутри шкафа и легко демонтируется для обслуживания. Монтажная панель имеет отверстия под саморезы - используйте крепёж подходящего типа для вашего оборудования. Прозрачная крышка крепится на петлях и открывается на 180° для удобного доступа ко всем компонентам.

Безопасность и стандарты

Шкаф встраиваемый XL3 S 160 4x24M соответствует требованиям безопасности для электроустановок в помещениях с нормальной влажностью. Степень защиты IP30 исключает использование в условиях повышенной влажности, на улице или в сырых помещениях (ванная, подвал, котельная). Наличие запираемой дверцы соответствует нормам по защите от случайного контакта с токоведущими частями. Все материалы сертифицированы для работы в бытовых и административных объектах.

Преимущества

• Компактная глубина - не требует значительного углубления стены;
• Расширяемая система - можно собрать многошкафную конфигурацию под нужды проекта;
• Универсальная внутренняя организация - одновременно поддерживаются модульные и немодульные устройства;
• Прозрачная крышка - снижает время диагностики и обслуживания;
• Интеграция с продуктами Legrand - совместима с другими изделиями серии XL3 S, что упрощает проектирование и сервис.

Ограничения применения

• Не предназначена для установки во влажных средах - IP30 не защищает от влаги и брызг;
• Не рекомендовано использовать в местах с риском механических ударов - хотя корпус стальной, он спроектирован для скрытой установки, а не для открытого размещения;
• Не подходит для силового оборудования выше 10 А - шкаф создан для слаботочных цепей, а не для мощных автоматических выключателей или УЗО большой мощности;
• Требуется точная подготовка ниши - отклонение в глубине более чем +-5 мм затруднит установку.

Примеры использования

• Система «умный дом»: размещение контроллера, реле освещения, датчиков движения и температуры;
• Аудио-видео распределение: маршрутизатор, AV-коммутатор, декодеры;
• Телефония и интернет: patch-panel, оптический терминал, PoE-инжекторы;
• Системы контроля доступа: контроллер, считыватель, электрозамок;
• Автоматизация HVAC: термостаты, реле управления вентиляцией.

Практические советы

• Перед монтажом проверьте, чтобы все провода имели достаточную длину для выхода через заднюю стенку шкафа - не забудьте предусмотреть запас 10–15 см;
• При использовании нескольких шкафов XL3 S 160 4x24M рядом - выравнивайте их по уровню, чтобы сохранить эстетику;
• Для лучшей вентиляции внутри шкафа не перегружайте его - оставляйте свободное пространство вокруг нагревающихся компонентов;
• При заказе убедитесь, что выбран именно артикул 337224 - другие модели серии имеют другую глубину или количество рядов;
• При работе с металлическим корпусом - используйте изолирующие прокладки при креплении чувствительной электроники, чтобы избежать КЗ.
