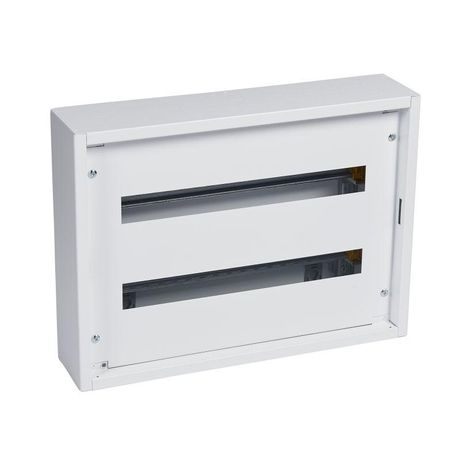

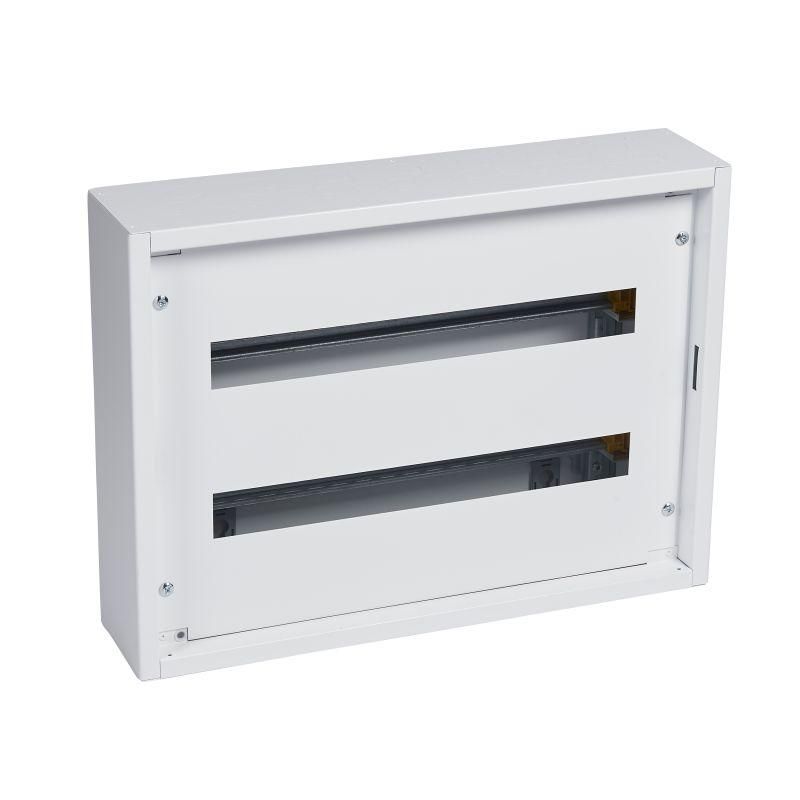

Шкаф навесной 2х24M XL3 S 160 Leg 337202 Legrand

Шкаф навесной 2x24M XL3 S 160 от Legrand - компактный настенный шкаф из стали с DIN-рейкой и прозрачными элементами, предназначенный для установки коммутационного оборудования в помещениях с умеренной средой. Артикул 337202 подходит для распределительных щитов в жилых и офисных зданиях.

Назначение и область применения

Шкаф навесной 2x24M XL3 S 160 предназначен для монтажа автоматических выключателей, УЗО, реле и других устройств на DIN-рейках внутри помещений. Подходит для сборки слаботочных и силовых щитов в квартирах, офисах, административных зданиях и малых производственных объектах. Благодаря прозрачной двери и крышке - удобен для визуального контроля состояния оборудования без вскрытия.

Технические характеристики

• Тип: Настенный шкаф
• Материал корпуса: Сталь с порошковым покрытием цвета 9003 RAL
• Глубина монтажа: 103 мм - позволяет разместить оборудование до 22 мм в глубину с запасом
• Степень защиты: IP30 - защищает от твёрдых предметов более 2,5 мм, но не от воды
• Количество рядов: 2 - два вертикальных ряда для размещения модульных устройств
• DIN-рейка: Да - встроенные рейки типа TS35/7,5
• Замок: Да - одноличный механизм для предотвращения несанкционированного доступа
• Прозрачная дверь: Да - из поликарбоната, обеспечивает обзор внутренних компонентов
• Прозрачная крышка: Да - с вырезом для прохода проводов, фиксируется на петлях
• Монтажная панель: Да - внутренняя металлическая пластина для крепления крупных устройств

Совместимость и монтаж

Шкаф навесной 2x24M XL3 S 160 совместим со всеми стандартными модульными устройствами шириной 18 мм, установленными на DIN-рейке. Для монтажа требуется минимум три точки крепления: две на боковые стенки и одна - на центральный кронштейн. Глубина 103 мм позволяет использовать устройства с высокими тепловыделениями, но не рекомендуется для габаритных преобразователей частоты или больших АВ. Крепление осуществляется на саморезы M4–M6 через отверстия в задней стенке. Прозрачная крышка с вырезом упрощает прокладку кабелей сверху - можно вводить провода без демонтажа крышки.

Безопасность и стандарты

Шкаф соответствует требованиям EN 62208 для электроустановочных шкафов. Степень защиты IP30 исключает попадание пальцев и инструментов, но не защищает от влаги - применение допускается только во внутренних помещениях. Материал корпуса не поддерживает горение, что соответствует нормам пожарной безопасности. Замок выполнен из прочного сплава, устойчив к механическому воздействию.

Преимущества

• Прозрачная дверь и крышка позволяют контролировать состояние оборудования без открывания - снижает риск случайного контакта с токоведущими частями
• Встроенная монтажная панель даёт возможность крепить тяжёлое оборудование (например, трансформаторы или блоки питания) вне DIN-реек
• Удобная глубина 103 мм - оптимальна для большинства бытовых и коммерческих решений, не занимает лишнего места
• Цвет 9003 RAL - серый матовый, хорошо сочетается с другими элементами интерьера и не выгорает
• Серия XL3 S от Legrand - проверенная надёжность, совместимость с аксессуарами Legrand (дверные петли, крепления, переходники)

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице, в сырых подвалах - IP30 не защищает от воды
• Не подходит для установки мощных устройств с высоким тепловыделением (более 1,5 кВт) без принудительной вентиляции
• Ограниченная глубина (103 мм) не позволяет разместить крупные аппараты, например, многоканальные PLC или старые модели АВ с увеличенным корпусом
• Прозрачная крышка с вырезом требует аккуратной прокладки кабелей - перегибы или пережимы возможны при неверном монтаже

Примеры использования

• Щит освещения в квартире - УЗО, автоматы, реле времени
• Распределительный щит в офисе - питание розеток, серверов, систем видеонаблюдения
• Автоматизация малого производства - управление насосами, вентиляторами, световыми сигналами
• Интеграция в системы «умный дом» - модули управления, сетевые фильтры, Wi-Fi-контроллеры

Практические советы

• Перед монтажом проверьте, чтобы все устройства поместились в глубину 103 мм - особенно важно для термореле и импульсных блоков питания
• Используйте кабельные вводы с герметичными резиновыми кольцами - даже при IP30 избыток пыли может повредить контакты
• При закручивании болтов крепления не переусердствуйте - металл тонкий, легко деформируется
• Для обслуживания - открутите крышку, не снимая её полностью; она остаётся на петлях, не мешая работе
• Артикул 337202 - часть серии XL3 S от Legrand; если нужен аналогичный шкаф с другим количеством рядов - выбирайте другие модели этой же серии
