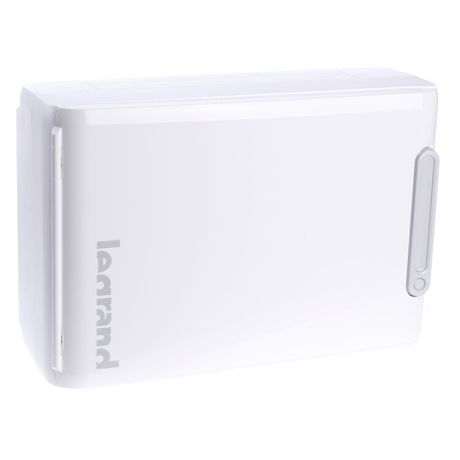

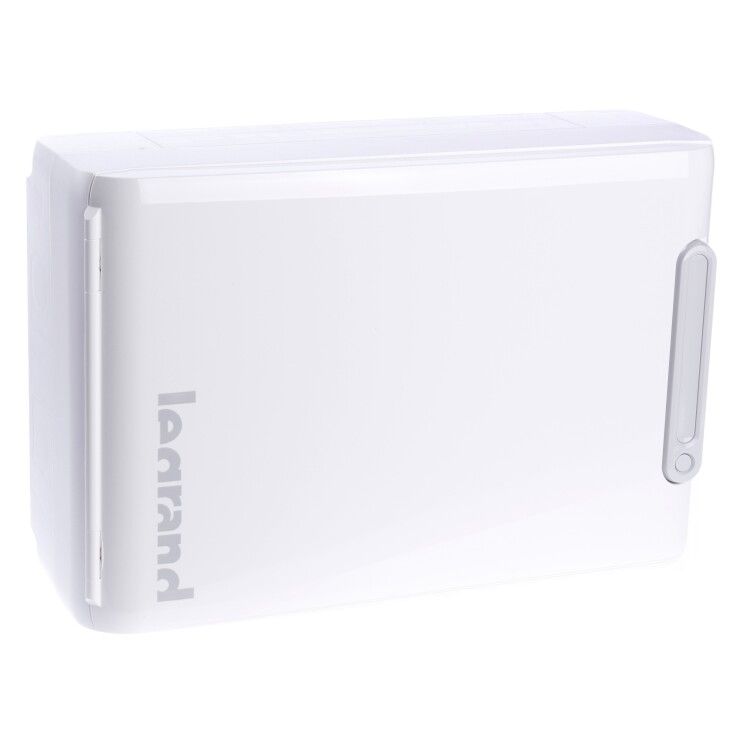

Распределительный щиток XL3 125 - с белой дверью 1 ряд 18 модулей 300х450х128 мм | 401646 Legrand

Распределительный щиток XL3 125 1 ряд 18 модулей 300х450х128 мм от Legrand предназначен для внутренней установки модульных устройств в помещениях с умеренным климатом. Этот накладной щиток подходит для распределения электроэнергии в бытовых и промышленных системах, где требуется компактная и защищённая сборка автоматических выключателей, УЗО и других модулей. Артикул 401646 соответствует модели XL3 с одним рядом на 18 модулей.

Назначение и область применения

Распределительный щиток XL3 125 1 ряд 18 модулей 300х450х128 мм используется для монтажа модульного оборудования — автоматических выключателей, УЗО, реле напряжения, счетчиков и других устройств шириной 17,5 мм. Подходит для установки в жилых домах, офисах, производственных цехах и объектах коммунальной инфраструктуры. Применяется там, где нужна надёжная защита от случайного доступа и физическая изоляция проводки.

Технические характеристики

• Количество модулей: 18 (стандартная ширина модуля 17,5 мм)
• Количество рядов: 1
• Габариты корпуса: 300×450×128 мм (Ш×В×Г)
• Номинальный ток: 125 А — максимальный допустимый ток через входную группу
• Напряжение: до 1000 В переменного тока
• Степень защиты: IP40 — защита от предметов более 1 мм, но не от воды
• Материал корпуса: самозатухающий пластик (V-0 по UL 94)
• Тип крышки: одна дверца с замком
• Наличие DIN-рейки: да, установленная внутри
• Наличие клемм: да, для подключения внешних проводов
• Способ монтажа: открытая установка на стену
• Климатическое исполнение: УХЛ3 — работает при температуре от −25°C до +40°C, в условиях повышенной влажности
• Цвет: белый
• Соответствие стандартам: МЭК EN 60529

Совместимость и монтаж

Щиток совместим со всеми стандартными модульными устройствами, которые крепятся на DIN-рейку типа TS35/7,5 или TS35/15. Для монтажа используются четыре крепёжных отверстия на задней стенке корпуса. Глубина 128 мм позволяет разместить устройства с высокими габаритами, включая некоторые типы УЗО и многополюсные автоматы. Клеммы расположены на боковых сторонах — удобны для подвода силовых кабелей. Установка возможна только на вертикальную поверхность, не рекомендовано монтирование на потолок или горизонтальные плоскости.

Безопасность и стандарты

Изделие соответствует международному стандарту МЭК EN 60529, который определяет степень защиты IP40. Это значит, что корпус предотвращает попадание инструментов, проводов и частиц больше 1 мм, но не обеспечивает защиту от влаги. Самозатухающий материал корпуса снижает риск распространения огня. Наличие замка исключает несанкционированный доступ к внутренним элементам. Не предназначен для установки во взрывоопасных зонах или местах постоянного воздействия воды.

Преимущества

• Компактный размер при достаточном объёме для 18 модулей — экономия места
• Жесткая конструкция корпуса минимизирует деформацию при нагрузках
• Белый цвет корпуса повышает видимость внутреннего состояния при осмотре
• Встроенные клеммы позволяют организовать подключение без дополнительных переходников
• Замок обеспечивает безопасность при использовании в общественных или доступных местах

Ограничения применения

• Не подходит для установки вне помещений — IP40 не защищает от влаги и пыли
• Нельзя использовать в средах с химически активными парами, маслом или агрессивными жидкостями
• Не рассчитан на частые перегрузки выше 125 А — превышение может вызвать перегрев
• Комплектация некомплектная: внутри нет модульных устройств, кабелей, предохранителей — всё необходимо докупать отдельно
• Подходит только для однорядной сборки; для большего числа модулей требуются другие модели серии XL3 (например, 36 или 72 модуля)

Примеры использования

• Главный распределительный щит в квартире с 18 модулями (автоматы, УЗО, реле напряжения)
• Щит управления на участке конвейера с контроллерами и тепловыми реле
• Распределительный пункт в административном здании для группового отключения света и розеток
• Аварийный щиток в подвале с автономным питанием и сигнализацией

Практические советы

• Перед монтажом проверьте глубину 128 мм — убедитесь, что стена или ниша позволяют свободно закрыть дверцу
• При подключении кабелей используйте кольцевые наконечники подходящего сечения — они лучше фиксируются в клеммах
• Не забудьте оставить запас по модулям: если в будущем потребуется добавить УЗО или реле, текущий щиток уже будет полностью занят
• Для условий с высокой влажностью (ванная, подвал) выбирайте щитки с IP54 и выше — этот модельный ряд не подходит
• При заказе учтите, что артикул 401646 — это именно 18-модульная версия; аналогичные по дизайну, но с другим количеством модулей имеют другие артикулы
