Щит распределительный навесной ЩРН-18М (ВхШхГ) 220х400х120мм IP31 PROxima | mb21-18m EKF

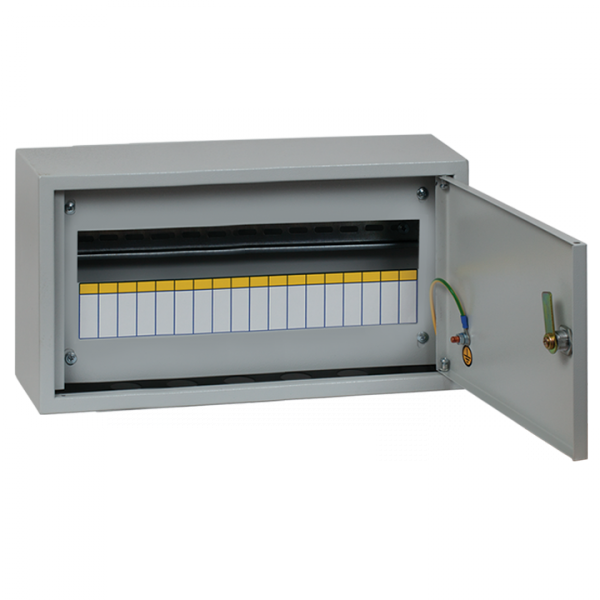

Щит распределительный навесной ЩРН-18М с замком (220х400х120 мм) IP31 от бренда EKF серии PROxima предназначен для компактного размещения автоматических выключателей, УЗО и другого модульного оборудования в условиях открытой установки. Артикул mb21-18m подходит для бытовых и промышленных объектов, где требуется надежная защита от внешних воздействий и доступ к оборудованию через замок.

Назначение и область применения

Щит распределительный ЩРН-18М используется для распределения электроэнергии внутри помещений с контролируемой средой. Подходит для монтажа на стену в квартирах, офисах, производственных цехах, подъездах и других местах, где необходимо организовать групповое управление нагрузками. Благодаря наличию замка, доступ к внутреннему оборудованию ограничен - это важно для безопасности в общественных зонах и на объектах с повышенными требованиями к целостности системы.

Технические характеристики

• Количество модулей DIN: 18 - позволяет установить до 18 стандартных автоматов шириной 17,5 мм каждый
• Габариты корпуса: 220×400×120 мм - компактный размер для ограниченного пространства
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Номинальный ток: 63 А - максимальный допустимый ток для вводного автомата
• Напряжение: 380 В - рассчитан на трехфазную сеть
• Материал корпуса: сталь по ГОСТ 1050-88 - прочная, устойчивая к деформациям
• Материал двери: металлический - усиливает механическую защиту
• Наличие DIN-рейки: да - стандартная рейка для крепления модульных устройств
• Количество вводов: 3 отверстия диаметром 30 мм - расположены снизу, для подключения кабелей
• Тип закрытия: цилиндровый замок - ключевой доступ, предотвращает несанкционированное вскрытие
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в помещениях с нормальной влажностью
• Цвет: серый - универсальный цвет, совместим с большинством интерьеров
• Гарантия: 60 месяцев - длительный срок службы, подтвержденный производителем
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит распределительный ЩРН-18М монтируется открытым способом на стену с помощью крепежных отверстий в задней части корпуса. Для установки используйте дюбели или саморезы подходящего диаметра. Кабели подводятся через три нижних отверстия Ø30 мм - перед монтажом проверьте соответствие диаметра вводных кабелей. DIN-рейка уже установлена, модульное оборудование крепится стандартным способом. Дверь открывается на петлях, фальш-панель съемная - удобна для последующей доработки схемы. Не рекомендуется использовать для наружной установки - степень защиты IP31 не обеспечивает защиту от дождя или прямого попадания влаги.

Безопасность и стандарты

Корпус выполнен из стали с антикоррозийной обработкой - фосфатирование и порошковое покрытие повышают долговечность. Защита IP31 исключает случайный контакт с токоведущими частями при обычном обслуживании. Цилиндровый замок соответствует требованиям по контролю доступа. Соответствует ТУ 3434-001-96504521-2007, разработанному с учетом требований к безопасной эксплуатации электрощитового оборудования.

Преимущества

• Высокая жесткость корпуса благодаря сварной конструкции - снижается риск деформации при ударах или вибрации
• Фосфатировка и порошковая окраска обеспечивают устойчивость к коррозии даже в условиях повышенной влажности
• Съемная фальш-панель упрощает сборку и дальнейшие изменения схемы
• Наличие замка и одного ряда модулей делает щит удобным для контроля и профилактики
• Произведен в России - материалы и технология соответствуют отечественным стандартам качества

Ограничения применения

• Не подходит для наружной установки - IP31 не защищает от дождя, снега или прямого попадания воды
• Не предназначен для взрывоопасных зон - отсутствует класс защиты Ex
• Ограниченное количество вводов (3 шт.) - при необходимости большего числа кабелей потребуется дополнительная подготовка отверстий
• Комплектация некомплектная - в комплекте только корпус, DIN-рейка и замок; автоматы, УЗО, клеммы и провода не входят
• Максимальный ток 63 А - не подходит для крупных промышленных вводов выше этого значения

Примеры использования

• Электрощит в подъезде многоквартирного дома - распределение энергии по этажам
• Щит управления на участке производства - питание станков, светильников, розеток
• Аппаратный пункт в офисе - организация группы розеток и освещения
• Распределительный щит в гараже или мастерской - обеспечение безопасности при работе с электроинструментом

Практические советы

• Перед монтажом проверьте, чтобы глубина корпуса (120 мм) позволяла свободно разместить все установленные устройства - особенно если используются большие УЗО или дифавтоматы
• Используйте кабельные вводы с уплотнителями, если подключение выполняется через отверстия Ø30 мм - это повысит защиту от пыли и влаги
• При планировании схемы учтите, что 18 модулей - это максимум; если нужны более широкие устройства (например, двухполюсные УЗО), расчет ведите по фактической занимаемой ширине
• Для обслуживания лучше выбирать модели с ключом одинаковой формы - это упрощает управление несколькими щитами на одном объекте
• Щит распределительный ЩРН-18М с замком (220х400х120 мм) IP31 от EKF PROxima хорошо сочетается с продукцией EKF серии PROxima - однотипные решения упрощают сервис и запасные части
