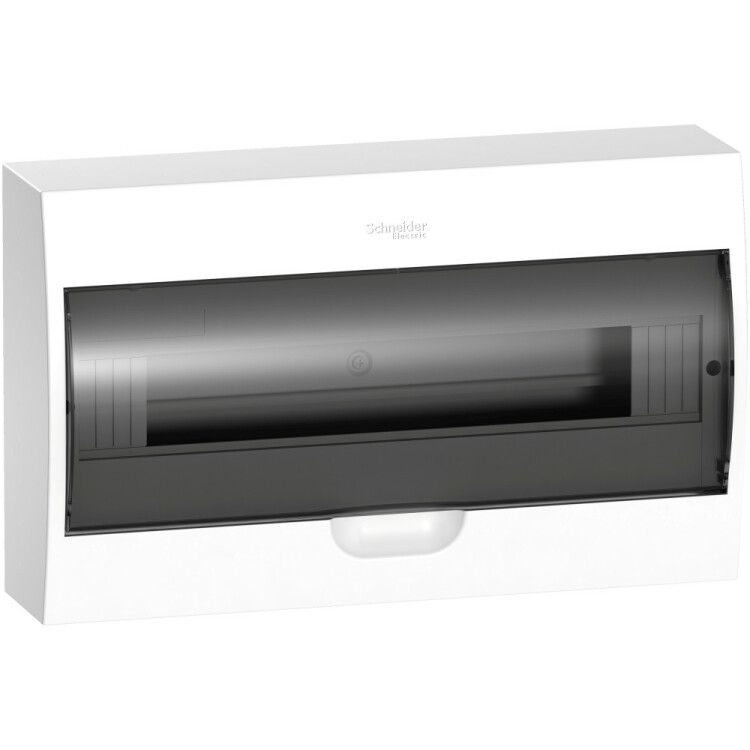

Корпус навесной City9 Box прозрачная дверь 1ряд/18мод | EZ9E118S2SRU SE APC

Корпус навесной с прозрачной дверью 1 ряд 18 модулей IP40 IK07 63А 2 клеммы - это компактный распределительный щиток Systeme Electric серии City9 Box для внутренней установки в жилых и коммерческих помещениях. Подходит для монтажа автоматических выключателей, УЗО и других модульных устройств. Артикул ez9e118s2sru обеспечивает точную совместимость с оборудованием Systeme Electric и DEKraft.

Назначение и область применения

Корпус используется для сборки распределительных щитов в квартирах, домах, офисах и небольших объектах. Предназначен для защиты и управления бытовыми электросетями напряжением до 400 В. Устанавливается на стену, не требует штробления или углубления. Подходит для мест, где важна видимость состояния оборудования - например, в подъездах, на этажных щитках или в котельных.

Технические характеристики

• Количество модулей: 18 (стандартный шаг 18 мм)
• Номинальный ток: 63 А - максимальный допустимый ток через вводные кабели
• Степень защиты: IP40 - защита от твёрдых предметов больше 1 мм, но не от воды
• Ударостойкость: IK07 - устойчив к механическим воздействиям силой до 1 Дж (например, случайный удар инструментом)
• Материал корпуса: самозатухающий пластик (поликарбонат/ABS)
• Диапазон рабочих температур: от -5 C до +60 C - подходит для неотапливаемых помещений, но не для улицы
• Количество вводов: 9 - места для подключения внешних кабелей (не все используются сразу)
• Количество клемм: 2 - для заземления и нулевого провода внутри щита
• Цвет: белый
• DIN-рейка: одна, установленная внутри, для фиксации модульного оборудования

Совместимость и монтаж

Корпус полностью совместим с модульными устройствами брэндов Systeme Electric и DEKraft. Все стандартные автоматы, УЗО, реле и переключатели шириной 18 мм устанавливаются без адаптеров. Монтаж открытый - крепится на стену с помощью дюбелей и шурупов (в комплект не входят). Корпус имеет два предварительно просверленных отверстия для крепления. Прозрачная дверца может быть установлена слева или справа - достаточно перевернуть её перед сборкой. Крышка оснащена пазом для удобного открывания отвёрткой.

Безопасность и стандарты

Соответствует требованиям EN 61439-3 для распределительных щитов низкого напряжения. Защита IP40 исключает доступ к токоведущим частям пальцами или инструментами более 1 мм. IK07 гарантирует устойчивость к незначительному механическому воздействию, что важно в общественных зонах. Нагрев при работе не превышает безопасные значения благодаря термостойкому материалу корпуса.

Преимущества

• Прозрачная дверца позволяет контролировать положение рычагов автоматов без вскрытия
• Готовая DIN-рейка экономит время монтажа - не нужно устанавливать её самостоятельно
• Два клеммы для N и PE упрощают подключение нуля и заземления
• 9 вводов позволяют гибко организовать подвод кабелей из нескольких направлений
• Пластиковый корпус не ржавеет, не проводит ток и легко моется

Ограничения применения

• Не предназначено для наружной установки - IP40 не защищает от влаги, дождя или пыли в больших количествах
• Работает только в условиях, где температура не опускается ниже -5 C - не подходит для холодных чердаков или неотапливаемых гаражей зимой
• Не рассчитан на ток выше 63 А - нельзя использовать для главных вводов в дома с мощностью свыше 14 кВт
• Нет встроенной системы вентиляции - при длительной нагрузке близкой к максимуму возможен нагрев внутри

Примеры использования

• Этажный распределительный щит в многоквартирном доме
• Главный щиток в однокомнатной квартире с 10–12 группами освещения и розеток
• Щиток для котельной с управлением насосами и клапанами
• Распределительный пункт в малом бизнесе (офис, кафе, мастерская)

Практические советы

• Перед монтажом проверьте, чтобы глубина стены позволяла разместить весь щит без давления на дверцу
• Используйте кабели сечением не менее 10 мм2 для ввода 63 А - меньшее сечение вызовет перегрев
• При подключении нуля и заземления используйте клеммы только для этих целей - не соединяйте их между собой
• Если планируете много кабелей - продумайте порядок вводов заранее, чтобы не перегрузить одну сторону
• Дверца с пазом открывается обычной отвёрткой - не нужен специальный инструмент
• При замене устройства на другое - убедитесь, что его ширина соответствует 18 мм на модуль
