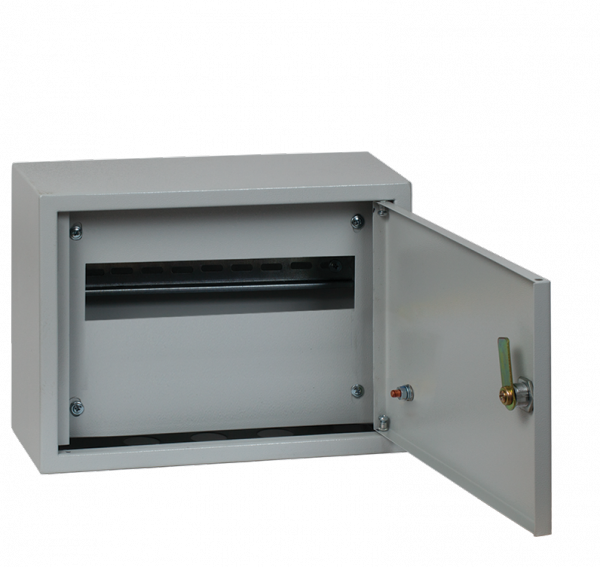

Щит распределительный навесной ЩРН-12 (ВхШхГ) 220х300х120мм IP31 Basic | mb21-12-bas EKF

Щит распределительный навесной ЩРН-12 (220х300х120) IP31 Basic от EKF - это недорогой вариант для сборки распределительных щитов в условиях с умеренной нагрузкой. Подходит для монтажа в помещениях, где требуется защита от случайного контакта и капель воды, а также для размещения автоматических выключателей и УЗО в один ряд. Артикул mb21-12-bas соответствует серии Basic, которая является экономичным вариантом по сравнению с более дорогими решениями.

Назначение и область применения

Щит распределительный навесной ЩРН-12 (220х300х120) IP31 Basic предназначен для внутренней установки в сухих помещениях с нормальной влажностью. Его используют для распределения электроэнергии между группами потребителей: освещением, розетками, бытовой техникой, слаботочными устройствами. Применяется в жилых домах, офисах, административных зданиях, небольших производственных участках. Не рекомендуется для открытых площадок, сырых помещений или мест с высокой запыленностью.

Технические характеристики

• Размеры корпуса: 220×300×120 мм (Ш×В×Г)
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Номинальное напряжение: 380 В
• Номинальный ток: 125 А
• Количество модулей DIN: 12 (один ряд)
• Материал корпуса: сталь с порошковым покрытием, цвет RAL 7035 (серый)
• Тип крышки: с прорезью для прохода проводов, с цилиндровым замком
• Климатическое исполнение: УХЛ3 - для работы при температуре от −40C до +40C
• Гарантия: 60 месяцев
• Наличие DIN-рейки: да, установленная внутри
• Комплектность: некомплектный - без заземляющих шин, кабельных вводов, маркировки и крепежа

Совместимость и монтаж

Щит распределительный навесной ЩРН-12 (220х300х120) IP31 Basic совместим со всеми стандартными модульными аппаратами шириной 17,5 мм (например, автоматы, УЗО, реле). Для монтажа используется кронштейн на задней стенке - достаточно просверлить два отверстия в стене и зафиксировать щит саморезами. Кабели заводятся через прорези в крышке; для герметизации необходимо использовать дополнительные кабельные вводы (не входят в комплект). Цилиндровый замок позволяет установить любой стандартный цилиндр с фиксацией на 12–14 мм.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3434-001-96504521-2007. Конструкция обеспечивает защиту от прямого доступа к токоведущим частям благодаря глубокому расположению DIN-рейки и плотному прилеганию крышки. Напряжение 380 В допускает использование в трехфазных сетях. Отсутствие заземляющей шины требует самостоятельной прокладки PE-проводника и его надежного подключения к корпусу.

Преимущества

• Экономичная цена за счет снижения толщины стали и минимальной комплектации
• Надежный цилиндровый замок с возможностью смены ключа
• Стальная конструкция устойчива к механическим воздействиям
• Поддержка всех типов модульных устройств в одном ряду
• Длительная гарантия - 5 лет

Ограничения применения

• Не подходит для внешних установок - степень защиты IP31 не предохраняет от дождя и брызг
• Отсутствуют встроенные заземляющие шины - их нужно монтировать самостоятельно
• Нет кабельных вводов - требуется докупать пластиковые или металлические вводы
• Ограниченное количество модулей - максимум 12, что не хватит для крупных систем
• Не предназначена для помещений с повышенной влажностью, сырости или агрессивной средой

Примеры использования

• Распределительный щит на этаже многоквартирного дома для группы квартир
• Щит управления освещением в офисном помещении
• Распределительный пункт на производстве для питания маломощных станков
• Автономный щит для системы видеонаблюдения и сигнализации

Практические советы

• Перед монтажом проверьте, чтобы посадочные отверстия под крепление совпадали с вашим способом крепления - размеры корпуса позволяют использовать стандартные анкеры
• Для увеличения числа модулей используйте удлинители DIN-рейки, но помните: максимальная нагрузка остается 125 А
• Обязательно подключите медную перемычку от корпуса к заземляющему проводу - даже если в комплекте её нет
• Выбирайте кабельные вводы с резиновым уплотнителем - они лучше сохранят класс защиты IP31 после установки
• Щит распределительный ЩРН-12 Basic - хороший выбор, когда нужна прочная, но недорогая основа. Если планируете часто открывать щит или работаете в пыльном месте - рассмотрите серию PROxima вместо Basic.
