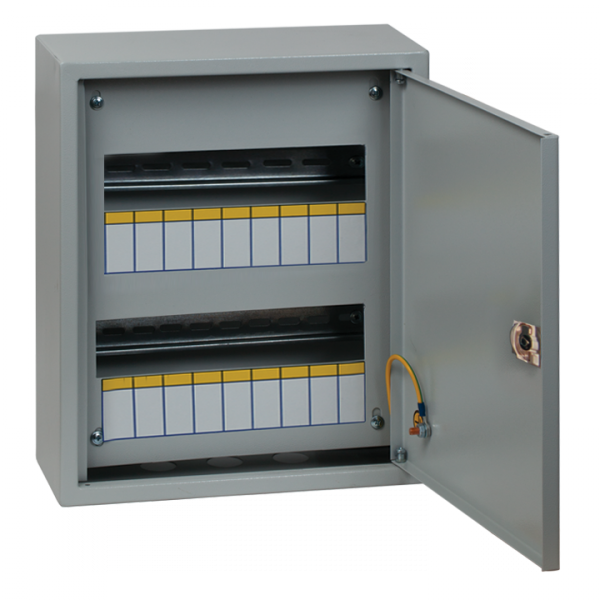

Щит распределительный навесной ЩРН-18 (ВхШхГ) 350х300х120мм IP31 PROxima пласт. замок | mb21-18n EKF

Щит распределительный навесной ЩРН-18 (350х300х120 мм) IP31 с пластиковым замком от бренда EKF серии PROxima предназначен для компактного размещения автоматических выключателей, УЗО и другого модульного оборудования в условиях открытой установки. Артикул mb21-18n подходит для бытовых и промышленных объектов с умеренным климатом.

Назначение и область применения

Щит распределительный ЩРН-18 используется для распределения электроэнергии внутри помещений с контролируемой средой. Подходит для монтажа на стену в квартирах, офисах, производственных цехах, подъездах и других местах, где требуется надёжная защита коммутационных устройств. Применяется в системах освещения, силовой сети, управления оборудованием. Климатическое исполнение УХЛ3 позволяет использовать его в помещениях с температурой от −25C до +40C и относительной влажностью до 80%.

Технические характеристики

• Габариты: 350×300×120 мм - компактный размер для ограниченного пространства;
• Количество модулей DIN: 18 - позволяет установить до 18 стандартных модулей шириной 17,5 мм;
• Напряжение: 380 В - рассчитан на трёхфазную сеть переменного тока;
• Номинальный ток: 63 А - максимальный допустимый ток через вводные устройства;
• Степень защиты: IP31 - защита от твёрдых предметов диаметром более 2,5 мм и вертикально падающих капель воды;
• Материал корпуса: сталь по ГОСТ 1050-88 - прочная, сварная конструкция с антикоррозийным покрытием (фосфатирование + порошковая краска RAL 7035);
• Количество вводов: 3 - три отверстия Ø30 мм снизу для ввода кабелей;
• Количество рядов: 2 - два уровня расположения DIN-реек для удобной компоновки;
• DIN-рейка: есть - готова к установке модульного оборудования;
• Тип двери: металлическая - обеспечивает механическую защиту и заземление;
• Тип закрытия: цилиндровый замок - ключевой механизм доступа, совместим с типовыми цилиндрами;
• Гарантия: 60 месяцев - длительный срок службы за счёт качественной сборки и покрытия;
• Нормативный документ: ТУ 3434-001-96504521-2007 - соответствие требованиям производства EKF.

Совместимость и монтаж

Щит распределительный ЩРН-18 монтируется открытым способом на стену с помощью кронштейнов или анкеров. Отверстия для крепления предусмотрены в задней стенке. Для ввода кабелей используются три круглых отверстия Ø30 мм снизу - рекомендуется применять кабельные вводы для сохранения степени защиты IP31. DIN-рейка уже установлена, модульное оборудование крепится стандартными защёлками. Цилиндровый замок требует предварительной установки ключевого механизма - он не входит в комплект. Комплектация некомплектная: внутренние элементы (автоматы, УЗО, шины) необходимо приобрести отдельно.

Безопасность и стандарты

Защита IP31 исключает случайный контакт с токоведущими частями при нормальных условиях эксплуатации. Корпус выполнен из стали, обеспечивающий естественное заземление при правильном подключении. Соответствует требованиям ТУ 3434-001-96504521-2007. Материалы не поддерживают горение, но не являются взрывозащищёнными - не применяется в опасных зонах. Наличие замка препятствует несанкционированному доступу, особенно в общественных местах.

Преимущества

• Высокая механическая прочность благодаря сварной стальной конструкции;
• Антикоррозийное покрытие продлевает срок службы даже в условиях повышенной влажности;
• Фиксированная DIN-рейка снижает время монтажа;
• Два ряда позволяют организовать разделение групп нагрузок (например, освещение/розетки/оборудование);
• Металлическая дверь обеспечивает лучшую защиту и заземление по сравнению с пластиковыми аналогами;
• Ключевой замок повышает безопасность в многоквартирных домах и на предприятиях.

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 недостаточна для дождя, снега или пыли;
• Не подходит для взрывоопасных зон (не имеет взрывозащиты);
• Номинальный ток 63 А ограничивает использование в крупных промышленных объектах с мощностью выше 40 кВт;
• Комплектация некомплектная - все внутренние элементы (автоматы, шины, провода) нужно докупать отдельно;
• Цилиндровый замок не встроен - требуется самостоятельная установка запирающего механизма.

Примеры использования

• Электрощит в подъезде многоэтажного дома - распределение энергии между этажами;
• Щит на производстве - управление освещением и маломощными станками;
• Обслуживание системы кондиционирования в офисе;
• Распределительный пункт в гараже или мастерской с несколькими потребителями;
• Автономный ввод в частный дом при наличии трёхфазного питания.

Практические советы

• Перед монтажом проверьте посадочные отверстия Ø30 мм - используйте кабельные вводы с уплотнителями, чтобы сохранить IP31;
• При планировании компоновки учтите, что 18 модулей = 9 модулей в каждом ряду - лучше разделять группы нагрузок по рядам;
• Выбирайте цилиндровые замки с возможностью смены ключа - это повысит безопасность при смене персонала;
• Из-за стального корпуса вес щита значителен - используйте надёжные крепления (минимум 4 точки);
• Для точного соблюдения норм проектирования - используйте рекомендованный ассортимент EKF PROxima, указанный в документации.
