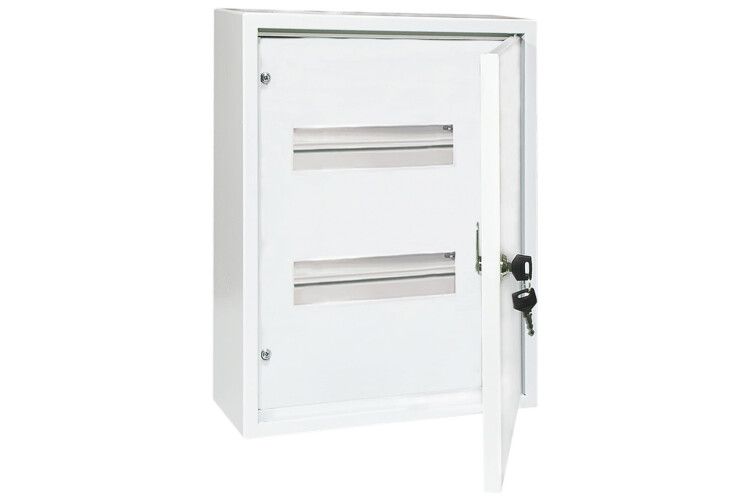

Корпус металлический ЩРН-18 (395х310х120) - SQ0905-0012 TDM

Щит распределительный навесной ЩРН-18 (395х310х120) металлический IP31 от TDM ELECTRIC предназначен для компактного монтажа коммутационного оборудования в помещениях с умеренной влажностью. Корпус из стали с порошковым покрытием обеспечивает долговечность, а наличие DIN-рейки и замка делает его удобным решением для распределительных щитов в бытовых и промышленных системах.

Назначение и область применения

Щит распределительный навесной ЩРН-18 используется для приёма и распределения электроэнергии в одно- и трёхфазных сетях напряжением до 400 В. Подходит для установки в жилых домах, офисах, производственных цехах и на объектах инфраструктуры, где требуется надёжное и защищённое расположение автоматических выключателей, УЗО, контакторов и других устройств.

Технические характеристики

• Общий размер корпуса: 395×310×120 мм
• Материал корпуса: сталь с текстурированным полиэстеровым порошковым покрытием (RAL 7035, серый)
• Степень защиты: IP31 - защита от твёрдых предметов диаметром более 2,5 мм и вертикально падающих капель воды
• Количество модульных мест: 18 (стандартный шаг 17,5 мм)
• Количество рядов: 2 - позволяет размещать оборудование в два уровня
• DIN-рейка: установлены две рейки типа TS35
• Количество дверей: одна, с механическим замком
• Способ монтажа: открытая (накладная) установка на стену
• Внутренняя глубина: 120 мм - достаточна для большинства однополюсных и двухполюсных аппаратов
• Установочная глубина: 0 мм - не требует углубления в стену

Совместимость и монтаж

Щит распределительный навесной ЩРН-18 совместим со всеми стандартными модульными устройствами шириной 17,5 мм (например, автоматы, УЗО, реле). Для монтажа используются четыре крепёжных отверстия на задней стенке. Рекомендуется фиксация на прочную поверхность с помощью дюбелей подходящего диаметра. Габариты позволяют легко разместить до 18 модулей - например, 10 автоматов + 4 УЗО + 4 распределительные шины. Кабели заводятся через предварительно подготовленные отверстия в боковых или нижних стенках.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р МЭК 60439-1 для распределительных щитов. Степень защиты IP31 исключает попадание крупных инородных частиц и воздействие конденсата, что повышает безопасность при эксплуатации в условиях сухих помещений. Замок на двери препятствует неквалифицированному доступу к токоведущим частям.

Преимущества

• Порошковое покрытие устойчиво к царапинам, коррозии и перепадам температур
• Оптимальная внутренняя глубина 120 мм - позволяет разместить устройства без перегрузки пространства
• Две DIN-рейки обеспечивают гибкую организацию схемы управления
• Наличие замка снижает риск случайного вмешательства
• Серый цвет (RAL 7035) сочетается с большинством интерьеров и промышленных решений

Ограничения применения

Щит распределительный навесной ЩРН-18 не предназначен для установки на улице, в сырых помещениях (баня, подвал без вентиляции) или зонах с высокой запылённостью. Защита IP31 не гарантирует герметичность - не допускается контакт с проливаемой жидкостью или постоянной влагой. Также не рекомендуется использовать для мощных распределительных пунктов с большим числом кабелей свыше 12–15 входов - ограниченное количество отверстий для ввода может затруднить прокладку.

Примеры использования

• Главный распределительный щит в квартире или малом офисе
• Щит освещения и розеток в административном здании
• Локальный щит управления для группы станков в цеху
• Распределительный пункт для системы аварийного освещения

Практические советы

• Перед монтажом проверьте соответствие глубины корпуса (120 мм) размерам ваших аппаратов - особенно если планируете установку больших УЗО или автоматов с расширенными клеммниками
• Не забудьте предусмотреть место для шин PE и N - они должны располагаться ниже модульных устройств
• При использовании в многоквартирном доме используйте замок и наклейки с информацией о владельце щита
• Для увеличения плотности сборки можно применять модули шириной 1 модуль (17,5 мм) вместо 2- и 3-модульных
• Щит распределительный навесной ЩРН-18 от TDM ELECTRIC хорошо зарекомендовал себя в проектах с бюджетным ограничением - он сочетает надёжность и простоту обслуживания
