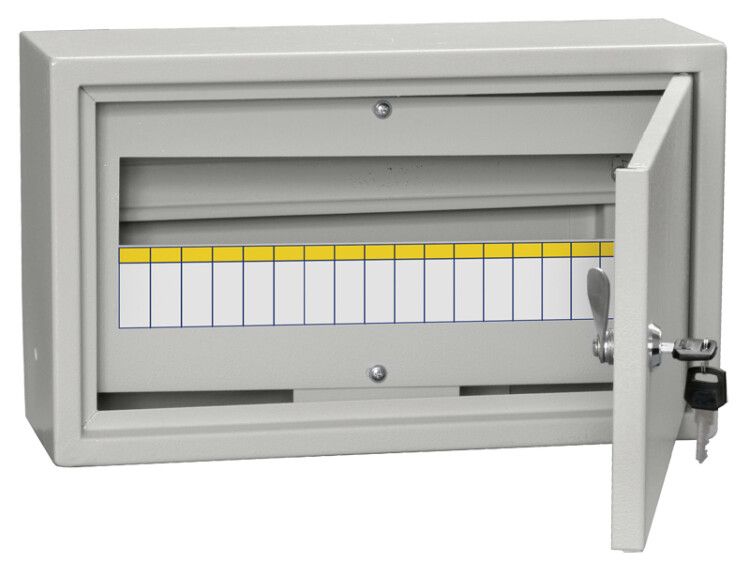

Корпус металлический ЩРн-18 (265х440х120мм) IP31 бел. TITAN 3 IEK MKM13-N-18-31-Z

Корпус металлический ЩРн-18 (265х440х120 мм) IP31 белый от IEK (ИЭК) - это готовый навесной щит для сборки распределительных устройств в бытовых и административных помещениях. Артикул mkm13-n-18-31-z рассчитан на 18 модулей DIN, имеет стальной корпус и защищён от попадания твёрдых частиц и вертикального капельного конденсата.

Назначение и область применения

Корпус металлический ЩРн-18 предназначен для монтажа внутренних электрических компонентов: автоматических выключателей, УЗО, реле, счетчиков и других устройств на DIN-рейке. Подходит для установки в жилых домах, квартирах, гаражах, офисах и небольших производственных помещениях. Используется там, где требуется надёжная защита оборудования от внешнего воздействия, но нет необходимости в высокой степени герметизации.

Технические характеристики

• Габариты: 265×440×120 мм
• Количество модулей DIN: 18
• Материал корпуса: сталь, толщиной 0,8–1,0 мм
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикального падения капель воды
• Тип крышки: закрытого типа с дверью
• Материал двери: металл
• Наличие замка: да - обеспечивает доступ только уполномоченным лицам
• Количество вводов: 3 отверстия диаметром 31 мм, расположенные снизу корпуса
• Способ монтажа: открытая установка на стену
• Цвет: белый
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Произведено по ТУ YKM.001.2015

Совместимость и монтаж

Корпус металлический ЩРн-18 совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа используются предварительно подготовленные отверстия в задней стенке - достаточно закрепить корпус на стене саморезами или анкерами. Кабели заводятся через три нижних ввода Ø31 мм; рекомендуется использовать кабельные вводы или фитинги для герметизации. Корпус не требует специальных инструментов для сборки - все элементы легко фиксируются шурупами и болтами из комплекта.

Безопасность и стандарты

Корпус соответствует требованиям ТУ YKM.001.2015 и прошёл лабораторные испытания на механическую прочность и электробезопасность. Наличие замка исключает случайное вмешательство в работу электрооборудования. Степень защиты IP31 гарантирует, что внутренние компоненты не повредятся от пыли крупнее 2,5 мм и от капель воды, падающих вертикально. Примечание: IP31 не защищает от брызг, струй воды или влаги в условиях повышенной влажности - не применяйте в сырых помещениях без дополнительной защиты.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу толщиной до 1 мм
• Удобная компоновка: один ряд модулей позволяет легко обслуживать оборудование
• Фирменная система крепления - совместима с продукцией IEK (ИЭК) и другими производителями
• Белый цвет корпуса снижает нагрев от солнечного света и хорошо сочетается с интерьером
• Поддерживается сертифицированным производителем - гарантия качества и долговечности

Ограничения применения

• Не подходит для установки на улице - степень защиты IP31 недостаточна для воздействия дождя, ветра или перепадов температур ниже −25C
• Не используется в помещениях с постоянной влажностью выше 80%, например, в банях, прачечных, холодильных камерах
• Отсутствие встроенной системы вентиляции - при большой нагрузке возможен перегрев, особенно в плотно заполненных щитах
• Комплектация некомплектная - необходимо дополнительно приобрести DIN-рейку, кабельные вводы, крепёж и внутреннюю аппаратуру

Примеры использования

• Главный распределительный щит в однокомнатной квартире с 18 модулями (автоматы, УЗО, реле напряжения)
• Щит освещения и розеток в гараже с автономным питанием
• Распределительный щит в малом офисе или пункте управления системой видеонаблюдения
• Аппаратный щит в небольшом цехе для питания станков с низкой мощностью

Практические советы

• Перед монтажом проверьте, чтобы отверстия под кабели (Ø31 мм) точно совпадали с местом прокладки проводов - иначе придётся сверлить новые отверстия
• Для увеличения срока службы используйте антикоррозийную смазку на петлях и замке, особенно в регионах с высокой влажностью
• Не перегружайте корпус более чем 18 модулями - это нарушит тепловой режим и затруднит обслуживание
• Выбирайте кабельные вводы с резиновыми уплотнителями - они лучше сохраняют степень защиты IP31 после установки
• Если планируете будущее расширение - выбирайте корпус с запасом по модулям (например, ЩРн-24 вместо ЩРн-18)
